An Der Bodensteuerung - Terex Genie Z-45 XC Bedienungsanleitung

Bedienungsanleitung
Inspektionen

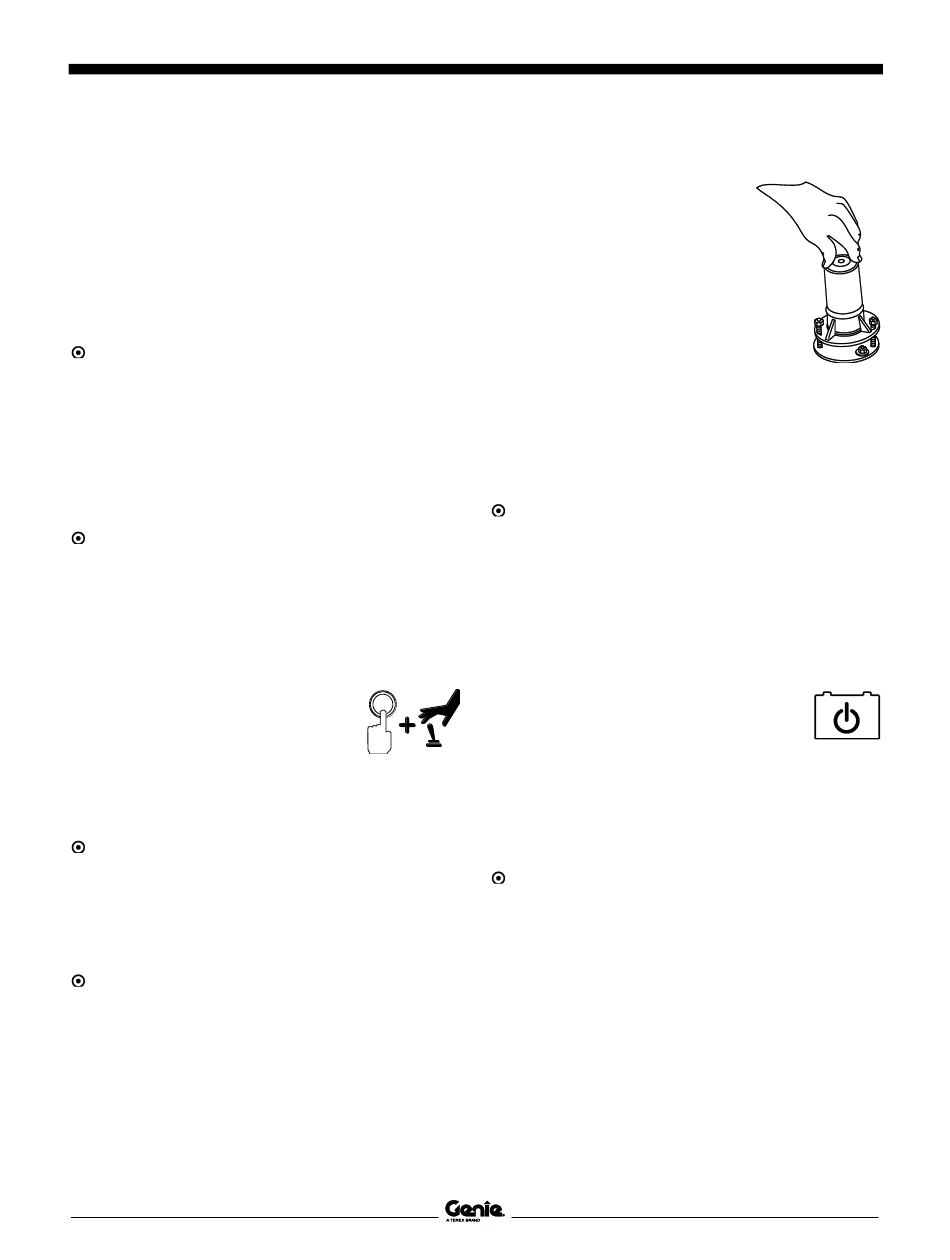

An der Bodensteuerung

1 Wählen Sie ein ebenes, waagerechtes
Testgelände mit fester Oberfläche, das keine
Hindernisse aufweist.
2 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung .
EIN
Ergebnis: Die Warnleuchte muss blinken (falls
vorhanden).
4 Starten Sie den Motor. Siehe den Abschnitt
Bedienungsanweisungen.
NOT-AUS-Taster überprüfen
5 Drücken Sie den roten NOT-AUS-Taster in die
Stellung .
AUS
Ergebnis: Der Motor schaltet sich nach 2 bis
3 Sekunden ab.
6 Ziehen Sie den roten NOT-AUS-Taster wieder in
die Stellung , und starten Sie den Motor
EIN
erneut.
Maschinenfunktionen überprüfen
7 Drücken Sie nicht den
Totmannschalter und halten
Sie ihn nicht gedrückt.
Versuchen Sie, jeden
Ausleger- und
Plattformfunktionskippschalter
zu betätigen.
Ergebnis: Keine der Ausleger- und
Plattformfunktionen sollte angesteuert werden
können.
8 Halten Sie den Totmanntaster gedrückt, und
aktivieren Sie die Kippschalter für alle Ausleger-
und Plattformfunktionen.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen. Beim
Senken des Auslegers sollte der Senkalarm
ertönen.
40
Neigungssensor überprüfen
9 Drehen Sie den
Schlüsselschalter in die
Stellung
Plattformsteuerung.Ziehen
Sie den roten NOT-AUS-
Taster der
Plattformsteuerung in die
Stellung .
EIN
10 Öffnen Sie die
Drehtischabdeckung auf der
Motorseite, und suchen Sie
den Neigungssensor rechts
von der Hydraulikpumpe.
11 Drücken Sie den Neigungssensor auf einer Seite
nach unten.
Ergebnis: Der Alarm auf der Plattform sollte
ertönen.
Reserveantrieb überprüfen
12 Drehen Sie den Schlüsselschalter auf
Bodensteuerung, und schalten Sie den Motor ab.
13 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung .
EIN
14 Halten Sie den
Reserveantriebsschalter in der
Stellung EIN, und betätigen Sie alle
Kippschalter für die
Auslegerfunktionen.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, jede Funktion nur kurz anzutesten,
anstatt den vollen Zyklus ablaufen zu lassen.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
™
®
Z -45 XC
Zweite Auflage • Erster Druck
Teile-Nr. 1305353GRGT
