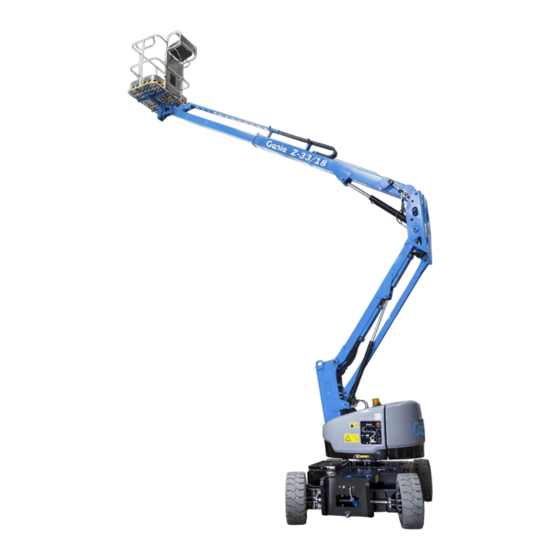

- Seite 1 Bedienungsanleitung ® von Z3318M-2801 DC Power Wartungsinformationen Übersetzung der Original-Anleitung First Edition Second Printing Part No. 1257143GRGT Front Matter...
-
Seite 2: Inhaltsverzeichnis
The Maltings Technische Daten ........... 52 Wharf Road Grantham NG31 6BH Copyright © 2014 Terex Corporation Erste Auflage: Zweiter Druck, April 2022 „Genie“ und „Z“ sind in den USA und vielen anderen Ländern eingetragene Marken von Terex South Dakota, Inc. -
Seite 3: Zu Diesem Handbuch
Erste Auflage • Zweiter Druck Bedienungsanleitung Einleitung Einleitung Zu diesem Handbuch Beabsichtigter Einsatzzweck und Anleitung für die Einweisung Wir bedanken uns, dass Sie sich für eine Maschine von Genie entschieden haben. Wir legen größten Diese Maschine dient dazu, Personal samt Werkzeug Wert darauf, dass die Sicherheit aller Benutzer und Materialien zu einem hoch gelegenen gewährleistet ist. - Seite 4 Bedienungsanleitung Erste Auflage • Zweiter Druck Einleitung Symbole auf der Plattformsteuerung und damit Symbole auf der Bodensteuerung und damit zusammenhängende Maschinenbewegungen: zusammenhängende Maschinenbewegungen: Plattform ausrichten Plattform ausrichten, Primärausleger ausfahren/einfahren, Primärausleger heben/senken, Sekundärausleger Primärausleger heben/senken heben/senken Drehtisch drehen Drehtisch drehen Aufeinander folgende Funktionen und Bewegungen: Fahren und lenken •...
-
Seite 5: Aufnahme Von Kontakt Zum Hersteller
Erste Auflage • Zweiter Druck Bedienungsanleitung Einleitung Mitteilung über wichtige Informationen Aufnahme von Kontakt zum Hersteller und Einhaltung von Vorschriften Es kann erforderlich werden, dass Sie sich direkt an Genie wenden. In diesem Fall benötigen wir genaue Die Sicherheit der Gerätebenutzer ist für Genie von Angaben zur Modellnummer und zur Seriennummer größter Wichtigkeit. -
Seite 6: Instandhaltung Aller Sicherheitshinweise
Bedienungsanleitung Erste Auflage • Zweiter Druck Einleitung Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Instandhaltung aller Sicherheitshinweise Ersetzen Sie fehlende oder beschädigte Gefahr Sicherheitshinweise. Achten Sie jederzeit darauf, dass die Sicherheit des Bedienpersonals Wenn die in dieser Bedienungsanleitung gewährleistet ist. -
Seite 7: Definition Der Symbole Und Gefahrenzeichen
Erste Auflage • Zweiter Druck Bedienungsanleitung Definition der Symbole und Gefahrenzeichen Definition der Symbole und Gefahrenzeichen Quetschgefahr Explosionsgefahr Kollisionsgefahr Kollisionsgefahr Rollgefahr Kippgefahr Kippgefahr Plattform auf festem, Todesgefahr durch Erforderlichen Abstand ebenem Untergrund Stromschlag einhalten anheben Farblich Maximale Tragfähigkeit Windgeschwindigkeit Kraft per Hand Zugang nur für gekennzeichnete geschultes und... - Seite 8 Bedienungsanleitung Erste Auflage • Zweiter Druck Definition der Symbole und Gefahrenzeichen Gegenmaßnahmen, wenn der Neigungsalarm bei angehobenem Ausleger ausgelöst wird Rauchen verboten. Bedienungsanleitung Plattform bergauf: Plattform bergab: Radbelastung Keine offene Flamme. lesen Primär senken Primär einfahren Motor anhalten. Sekundär senken Sekundär senken Primär einfahren Primär senken...
-
Seite 9: Allgemeine Sicherheitshinweise
Erste Auflage • Zweiter Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Teile-Nr. 1257143GRGT ®... - Seite 10 Bedienungsanleitung Erste Auflage • Zweiter Druck Allgemeine Sicherheitshinweise ® Teile-Nr. 1257143GRGT...
- Seite 11 Erste Auflage • Zweiter Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Teile-Nr. 1257143GRGT ®...
-
Seite 12: Persönliche Sicherheit
Bedienungsanleitung Erste Auflage • Zweiter Druck Persönliche Sicherheit Persönliche Sicherheit Sicherheitsausrüstung Beim Betrieb dieser Maschine muss eine spezielle Sturzsicherung angelegt werden. Personen auf der Arbeitsbühne müssen Sicherheitsgurte bzw. die den behördlichen Bestimmungen entsprechende Ausrüstung tragen. Befestigen Sie die Sicherungsleine an der dafür vorgesehenen Verankerung auf der Plattform. -
Seite 13: Sicherheit Am Arbeitsplatz
Erste Auflage • Zweiter Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Kippgefahr Sicherheit am Arbeitsplatz Todesgefahr durch Stromschlag Die maximale Plattformkapazität bzw. die maximale Diese Maschine ist nicht elektrisch isoliert und bietet Kapazität der Plattformverlängerung darf durch auf keinen Schutz bei Stromkontakt oder in der Nähe zu der Plattform befindliche Personen, elektrischem Strom. - Seite 14 Bedienungsanleitung Erste Auflage • Zweiter Druck Sicherheit am Arbeitsplatz Heben Sie die Plattform Überprüfen Sie, ob die Maschine waagerecht steht, nicht an, wenn die und verlassen Sie sich nicht auf den Neigungsalarm. Windgeschwindigkeit mehr Der Neigungsalarm auf der Plattform ertönt nur, als 12,5 m/s beträgt.
- Seite 15 Erste Auflage • Zweiter Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Objekte, die sich außerhalb Platzieren bzw. befestigen der Plattform befinden, Sie keine fixen oder dürfen nicht zum überhängenden Lasten auf Heranziehen oder Abstoßen irgendeinem Teil der verwendet werden. Maschine. Maximal erlaubte Kraft per Hand: 400 N Verändern bzw.
- Seite 16 Bedienungsanleitung Erste Auflage • Zweiter Druck Sicherheit am Arbeitsplatz Gefahr beim Betrieb in Sturzgefahr Arbeitsbereichen mit Gefälle Personen auf der Arbeitsbühne müssen Fahren Sie die Maschine nicht über abschüssiges Sicherheitsgurte bzw. die oder ansteigendes Gelände mit einem Gefälle in den behördlichen Fahrt- und Querrichtung, das außerhalb des Bestimmungen zulässigen Bereichs für die Maschine liegt.
- Seite 17 Erste Auflage • Zweiter Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Kollisionsgefahr Beachten und verwenden Sie für die Fahr- und Lenkfunktionen die farbkodierten Richtungspfeile auf der Plattformsteuerung und am Fahrgestell. Berücksichtigen Sie beim Fahren oder beim Betrieb Vergewissern Sie sich vor die eingeschränkte dem Senken des Auslegers, Sichtweite und tote Winkel.
-
Seite 18: Verletzungsgefahr
Bedienungsanleitung Erste Auflage • Zweiter Druck Sicherheit am Arbeitsplatz Verletzungsgefahr Gefahr durch beschädigte Maschine Nehmen Sie die Maschine nicht in Betrieb, wenn die Verwenden Sie niemals eine beschädigte Maschine Hydraulik- oder Druckluftsysteme undicht sind. Durch oder eine Maschine, die nicht richtig arbeitet. ein Hydraulik- oder Druckluftleck kann die Haut Führen Sie vor der Inbetriebnahme eine gründliche angegriffen und/oder verbrannt werden. -
Seite 19: Batteriesicherheit
Erste Auflage • Zweiter Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Batteriesicherheit Gefahr der Beschädigung von Bauteilen Verätzungsgefahr Verwenden Sie kein Ladegerät mit mehr als 48V zum Laden der Funktionsbatterien. Batterien enthalten Säure. Tragen Sie während des Beide Batteriesätze müssen gemeinsam geladen Umgangs mit Batterien stets werden. -
Seite 20: Sicherheitshinweise Für Den Kontaktalarm
Bedienungsanleitung Erste Auflage • Zweiter Druck Sicherheit am Arbeitsplatz Sicherheitshinweise für den Kontaktalarm Lesen, verstehen und befolgen Sie alle Warnhinweise und Anweisungen für den Kontaktalarm. Die zulässige Nennlast der Plattform darf nicht überschritten werden. Das Gewicht der Kontaktalarmeinheit muss bei der Bestimmung der Gesamtlast auf der Plattform berücksichtigt werden. -
Seite 21: Legende
Erste Auflage • Zweiter Druck Bedienungsanleitung Legende Legende Fußschalter Sekundärausleger Ablagefach für Bedienungsanleitung Bodensteuerung Schiebetür 10 Strom zum Ladegerät (zwischen Rädern) Ansatzstelle für Sicherungsleine 11 Lenkbares Rad Plattform 12 Batteriekasten Plattformsteuerung 13 Nicht lenkbares Rad Primärausleger Teile-Nr. 1257143GRGT ®... -
Seite 22: Steuerung
Bedienungsanleitung Erste Auflage • Zweiter Druck Steuerung Steuerung Die Bodensteuerungsstation dient dazu, die Plattform zum Parken und für Funktionstests anzuheben. In Notfällen kann die Bodensteuerungsstation auch zur Bergung von handlungsunfähigen Personen auf der Plattform genutzt werden. Wenn die Bodensteuerungsstation ausgewählt ist, sind die Funktionen der Plattformsteuerung nicht verfügbar, einschließlich des NOT-AUS-Schalters. -
Seite 23: Bodensteuerpult
Erste Auflage • Zweiter Druck Bedienungsanleitung Steuerung Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerpult Plattform. Danach steht die Plattformsteuerung Schalter Plattform ausrichten zur Verfügung. Drehen Sie den Schlüsselschalter in die Stellung aus. Dadurch wird die Maschine Bewegen Sie den Schalter ausgeschaltet. - Seite 24 Bedienungsanleitung Erste Auflage • Zweiter Druck Steuerung Plattformsteuerpult Hupentaster LCD-Display Taster Sekundärausleger heben/senken 10 Schalter Antriebsaktivierung Schalter Plattform ausrichten 11 Geschwindigkeitsregler der Auslegerfunktion Anzeigelampe für Plattformüberlastung 12 Proportionaler Steuerhebel mit zwei Achsen zum Heben/Senken des Primärauslegers und zum Anzeigelampe Maschine nicht waagerecht Drehen des Drehtisches nach links/rechts Roter NOT-AUS-Taster 13 Daumenwippschalter für das Ausfahren/Einfahren...
-
Seite 25: Plattformsteuerpult
Erste Auflage • Zweiter Druck Bedienungsanleitung Steuerung Plattformsteuerpult Proportionaler Steuerhebel für die Fahrfunktion und Daumenwippschalter für die Lenkfunktion Hupentaster Bewegen Sie den Steuerhebel in die durch den Solange Sie diesen Taster drücken, ertönt die blauen Pfeil auf dem Steuerpult angezeigte Hupe. - Seite 26 Bedienungsanleitung Erste Auflage • Zweiter Druck Steuerung 14 Reserveantriebsschalter 12 Proportionaler Steuerhebel mit zwei Achsen zum Heben/Senken des Primärauslegers und zum Verwenden Sie den Reserveantrieb, wenn der Drehen des Drehtisches nach links/rechts Hauptantrieb (Motor) versagt. Halten Sie den Reserveantriebsschalter zur Seite Bewegen Sie den gedrückt, und aktivieren Sie die gewünschte Steuerhebel nach oben, um...
-
Seite 27: Inspektionen
Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen Inspektionen Wichtige Aspekte der Inspektion vor Inbetriebnahme Der Bediener ist dafür verantwortlich, die Inspektion vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen. Bei der Inspektion vor Inbetriebnahme handelt es sich um eine Sichtprüfung, die vor jeder Nehmen Sie die Maschine nur in Arbeitsschicht vom Bediener auszuführen ist. - Seite 28 Bedienungsanleitung Erste Auflage • Zweiter Druck Inspektionen Inspektion vor Inbetriebnahme Schrauben, Muttern und sonstige Befestigungselemente Vergewissern Sie sich, dass die Antistatikband Bedienungsanleitung vollständig und lesbar ist und sich im Aufbewahrungsfach auf der Plattform Plattformeinstiegsstange oder Plattformtür befindet.
-
Seite 29: Wichtige Aspekte Der Funktionstests
Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen Wichtige Aspekte der Funktionstests Die Funktionstests dienen dazu, Fehlfunktionen bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen. Eine Maschine mit Fehlfunktionen darf niemals Nehmen Sie die Maschine nur in verwendet werden. -
Seite 30: An Der Bodensteuerung
Bedienungsanleitung Erste Auflage • Zweiter Druck Inspektionen An der Bodensteuerung Neigungssensor überprüfen Ziehen Sie den roten NOT-AUS-Taster der Wählen Sie ein ebenes, waagerechtes Plattformsteuerung in die Stellung . Drehen Testgelände mit fester Oberfläche, das keine Sie den Schlüsselschalter in die Stellung Hindernisse aufweist. -
Seite 31: An Der Plattformsteuerung
Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen An der Plattformsteuerung Maschinenfunktionen überprüfen 21 Betätigen Sie den Fußschalter. 14 Drehen Sie den Schlüsselschalter in die Stellung Plattformsteuerung. 22 Aktivieren Sie die Steuerhebel oder Kippschalter für alle Maschinenfunktionen. 15 Ziehen Sie den roten NOT-AUS-Taster der Plattformsteuerung in die Stellung Ergebnis: Alle Ausleger- und Plattformfunktionen sollten einen vollen Zyklus durchlaufen. -
Seite 32: Fahrverhalten Und Bremsen Überprüfen
Bedienungsanleitung Erste Auflage • Zweiter Druck Inspektionen Fahrverhalten und Bremsen überprüfen Antriebsaktivierungssystem überprüfen 26 Betätigen Sie den Fußschalter. 29 Betätigen Sie den Fußschalter, und senken Sie den Ausleger in die eingefahrene Position ab. 27 Bewegen Sie den Steuerhebel Fahren langsam in die durch den blauen Pfeil auf dem Steuerpult 30 Drehen Sie den Drehtisch, bis sich der angezeigte Richtung, bis die Maschine beginnt,... -
Seite 33: Begrenzung Der Fahrgeschwindigkeit Überprüfen
Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen Begrenzung der Fahrgeschwindigkeit 42 Fahren Sie den Ausleger ein, und senken Sie ihn überprüfen in die eingefahrene Position ab. 33 Betätigen Sie den Fußschalter. Falls die Fahrgeschwindigkeit der Maschine mit angehobenem Primär- bzw. Sekundärausleger oder 34 Heben Sie den Primärausleger etwa ausgefahrenem Primärausleger 0,79 ft/24 cm pro 3 ft/91 cm an. -
Seite 34: Auswahlfunktion Heben/Fahren Überprüfen
Bedienungsanleitung Erste Auflage • Zweiter Druck Inspektionen Auswahlfunktion Heben/Fahren überprüfen 57 Bewegen Sie die Maschine zurück auf ebenes Gelände, und fahren Sie den Primärausleger 50 Betätigen Sie den Fußschalter. ungefähr 1,6 ft/0,5 m aus. 51 Bewegen Sie den Steuerhebel Fahren aus der 58 Fahren Sie die Maschine auf eine geneigte Mittelstellung, und betätigen Sie einen Fläche, auf der der Neigungswinkel des... - Seite 35 Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen 65 Fahren Sie die Maschine mit vollständig 73 Fahren Sie die Maschine mit vollständig eingefahrenem Ausleger auf eine geneigte eingefahrenem Ausleger auf eine geneigte Fläche, auf der der Neigungswinkel des Fläche, auf der der Rollwinkel des Fahrgestells Fahrgestells größer als 2,5°...
-
Seite 36: Kontaktalarm Testen (Falls Vorhanden)
Bedienungsanleitung Erste Auflage • Zweiter Druck Inspektionen 81 Versuchen Sie, alle Maschinenfunktionen zu Kontaktalarm testen (falls vorhanden) aktivieren. 77 Betätigen Sie den Fußschalter nicht, und Ergebnis: Keine der Maschinenfunktionen ist drücken Sie auf das Kontaktalarmkabel, um den verfügbar. Aktuator aus der Schaltbuchse zu lösen. 82 Führen Sie den Aktuator in die Schaltbuchse ein. -
Seite 37: Inspektion Des Arbeitsplatzes
Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen Inspektion des Arbeitsplatzes Die folgenden Gefahrenquellen müssen vermieden werden: Abhänge oder Schlaglöcher Schwellen, Hindernisse am Boden oder Schutt Abschüssiges Gelände Nehmen Sie die Maschine nur in Instabiler oder rutschiger Untergrund Betrieb, wenn die folgenden ... -
Seite 38: Inspektion Der Aufschriften
Bedienungsanleitung Erste Auflage • Zweiter Druck Inspektionen Inspektion der Aufschriften Teile-Nr. Legende – Aufschriften Menge 1272242 Aufkleber – Maschinenzulassung/ Stellen Sie mit Hilfe der Abbildungen auf dieser Seite Besitzerwechsel sicher, dass alle Aufschriften lesbar und 1278542 Anweisungen – Kontaktalarm ordnungsgemäß angebracht sind. Die nachstehende Liste enthält die Anzahl und eine Beschreibung der 1278982 Aufkleber –... - Seite 39 Erste Auflage • Zweiter Druck Bedienungsanleitung Inspektionen 1257157 72867 114427 52475 114249 72086 114252 1272242 1261929 1258500 1257156 1261930 114249 1258982 72086 52475 1281175 72086 1258982 133067 1263542 82487 1258499 27207 114345 82481 219958 27207 219956 27204 1261869 133286 133067 114334 44981 27206...
-
Seite 40: Bedienungsanweisungen
Bedienungsanleitung Erste Auflage • Zweiter Druck Bedienungsanweisungen Bedienungsanweisungen Grundsätzliches Dieser Abschnitt enthält Anweisungen für jeden Bereich des Maschinenbetriebs. Der Bediener ist für die Einhaltung aller Sicherheitsbestimmungen und der Anweisungen in der Bedienungsanleitung verantwortlich. Die Verwendung der Maschine für andere Zwecke Nehmen Sie die Maschine nur in als zum Heben von Personen mit deren Werkzeug Betrieb, wenn die folgenden... -
Seite 41: Plattform Positionieren
Erste Auflage • Zweiter Druck Bedienungsanleitung Bedienungsanweisungen NOT-AUS Betrieb vom Boden aus Drücken Sie den roten NOT-AUS-Taster der Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerung oder der Plattformsteuerung in die Bodensteuerung. Stellung , um sämtliche Funktionen Ziehen Sie den roten NOT-AUS-Taster in die auszuschalten. - Seite 42 Bedienungsanleitung Erste Auflage • Zweiter Druck Bedienungsanweisungen Bedienung von der Plattform aus Fahren Betätigen Sie den Fußschalter. Drehen Sie den Schlüsselschalter in die Stellung Plattformsteuerung. Geschwindigkeit erhöhen: Bewegen Sie den Steuerhebel Fahren langsam aus der Ziehen Sie den roten NOT-AUS-Taster in die Mittelstellung.
-
Seite 43: Fahren Auf Abschüssigem Gelände
Erste Auflage • Zweiter Druck Bedienungsanleitung Bedienungsanweisungen Fahren auf abschüssigem Gelände Gefälle bestimmen: Stellen Sie fest, für welches Gefälle (in Fahrt- und Messen Sie das Gefälle mit einem digitalen Querrichtung) die Maschine zugelassen ist, und Neigungsmesser, ODER wenden Sie das bestimmen Sie das vorhandene Gefälle. -
Seite 44: Aktivierungseinstellungen Des Neigungssensors
Bedienungsanleitung Erste Auflage • Zweiter Druck Bedienungsanweisungen Aktivierungseinstellungen des Antriebsaktivierung Neigungssensors Die aufleuchtende Lampe zeigt an, dass sich der Auslegerarm Modell Fahrgestellwinkel Fahrgestellwinkel gerade über eines der nicht (von Seite zu Seite) (von vorne nach lenkbaren Räder hinausbewegt hinten) hat und die Fahrfunktion 4,5°... -
Seite 45: Anzeigelampe Maschine Nicht Waagerecht
Erste Auflage • Zweiter Druck Bedienungsanleitung Bedienungsanweisungen Anzeigelampe Maschine nicht waagerecht Anzeigelampe für Plattformüberlastung Wenn der Neigungsalarm bei Die blinkende Lampe weist angehobener Plattform ausgelöst darauf hin, dass die Plattform wird, beginnt die Anzeigelampe überlastet ist und keine Maschine nicht waagerecht zu Funktionen ausgeführt werden leuchten und die Funktion Fahren ist können. -
Seite 46: Kontaktalarm (Falls Vorhanden)
Bedienungsanleitung Erste Auflage • Zweiter Druck Bedienungsanweisungen Kontaktalarm (falls vorhanden) Der Kontaktalarm dient dazu, das Bodenpersonal zu warnen, wenn der Bediener das Plattformsteuerpult berührt. Der Ausleger bewegt sich daraufhin nicht mehr, ein Alarm wird ausgelöst und die Warnleuchten beginnen zu blinken. Wenn der Kontaktalarm bewegt wird, werden die Hebe- und Fahrfunktionen auf der Plattform deaktiviert. -
Seite 47: Anweisungen Für Batterie Und Ladegerät
Erste Auflage • Zweiter Druck Bedienungsanleitung Bedienungsanweisungen Reguläre Batterien Nehmen Sie die Batteriezellendeckel ab, und überprüfen Sie den Säurestand der Batterie. Füllen Sie gegebenenfalls etwas destilliertes Wasser nach, damit die Platten bedeckt sind. Füllen Sie vor dem Ladevorgang nicht zu viel Wasser nach. -
Seite 48: Anweisungen Zum Füllen Und Laden Von Trockenbatterien
Bedienungsanleitung Erste Auflage • Zweiter Druck Bedienungsanweisungen Anweisungen zum Füllen und Laden Nach jedem Einsatz von Trockenbatterien Wählen Sie einen sicheren Abstellplatz, d.h. eine feste, ebene und waagerechte Fläche ohne Nehmen Sie die Batteriezellendeckel ab, und Hindernisse und Verkehr. entfernen Sie die Plastikdichtung von den Batteriezellenöffnungen. -
Seite 49: Transport- Und Hebeanweisungen
Erste Auflage • Zweiter Druck Bedienungsanleitung Transport- und Hebeanweisungen Transport- und Hebeanweisungen Sichern Sie den Drehtisch vor dem Transport mit der entsprechenden Drehsperre gegen Drehbewegungen. Entsichern Sie den Drehtisch wieder für den Betrieb. Fahren Sie die Maschine nicht über abschüssiges Gelände mit einem Gefälle oder Bitte beachten und befolgen: einer Steigung in Fahrt- und Querrichtung... -
Seite 50: Transportsicherung Auf Einem Lastkraftwagen Oder Anhänger
Bedienungsanleitung Erste Auflage • Zweiter Druck Transport- und Hebeanweisungen Transportsicherung auf einem Plattform sichern Lastkraftwagen oder Anhänger Stellen Sie sicher, dass sich der Korbausleger und die Plattform in der eingefahrenen Position befinden. Sichern Sie den Drehtisch bei jedem Transport mit dem Sperrstift gegen Drehbewegungen. - Seite 51 Erste Auflage • Zweiter Druck Bedienungsanleitung Transport- und Hebeanweisungen Hebeanweisungen Senken Sie den Ausleger ganz ab, und fahren Sie ihn vollständig ein. Senken Sie den Korbausleger vollständig ab. Entfernen Sie alle losen Teile von der Maschine. Verwenden Sie die Drehsperre, um den Drehtisch Bitte beachten und befolgen: gegen Drehbewegungen zu sichern.
-
Seite 52: Wartung
Bedienungsanleitung Erste Auflage • Zweiter Druck Wartung Wartung Hydraulikölstand überprüfen Für den Maschinenbetrieb ist es unbedingt erforderlich, dass das Hydrauliköl auf angemessenem Stand gehalten wird. Ein falscher Bitte beachten und befolgen: Hydraulikölstand kann zur Beschädigung von Bauteilen des Hydrauliksystems führen. Tägliche ... -
Seite 53: Batterien Überprüfen
Erste Auflage • Zweiter Druck Bedienungsanleitung Wartung Batterien überprüfen Vorgesehene Wartungsarbeiten Die vierteljährlich, jährlich und alle zwei Jahre auszuführenden Wartungsarbeiten dürfen nur von den für die Arbeiten an dieser Maschine Für den sicheren Maschinenbetrieb und eine ausgebildeten Personen und gemäß den adäquate Maschinenleistung ist es sehr wichtig, dass Anweisungen im Wartungshandbuch dieser sich die Batterien in gutem Zustand befinden. -
Seite 54: Technische Daten
Bedienungsanleitung Erste Auflage • Zweiter Druck Technische Daten Technische Daten Drehmoment der Radmutter 125 ft-lb 169,5 Nm Modell ® (trocken) Maximale Arbeitshöhe 39 ft 4 in 12 m Drehmoment der Radmutter 94 ft-lb 127,5 Nm Maximale Plattformhöhe 32 ft 10 in 10 m (geschmiert) Höhe, vollständig eingefahren... - Seite 55 Erste Auflage • Zweiter Druck Bedienungsanleitung Technische Daten Reichweitentabelle Max. Höhe Max. Reichweite 35 ft 10,6 m 0 ft 30 ft 9,1 m 5 ft 1,5 m 25 ft 7,6 m 10 ft 20 ft 6,1 m 15 ft 4,6 m 15 ft 4,6 m 20 ft...
- Seite 56 Bedienungsanleitung Erste Auflage • Zweiter Druck Technische Daten Contents of EC Declaration of Conformity <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives: 1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field>...
- Seite 57 Erste Auflage • Zweiter Druck Bedienungsanleitung Technische Daten Contents of UK Declaration of Conformity <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation: 1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type-examination certificate <variable field>...
