Bedienungsanleitung
Steuerung
15 Auswahlschalter Fahrgeschwindigkeit
Symbol Maschine auf geneigtem Untergrund:
langsame Betriebsart für Neigungen.
Symbol Maschine auf waagerechtem
Untergrund: schnelle Betriebsart für hohe
Fahrgeschwindigkeit.
16 Schalter Antriebsaktivierung
Wenn die Lampe für die Antriebsaktivierung
leuchtet, halten Sie zum Fahren den Schalter
Antriebsaktivierung nach links oder rechts
gedrückt, und bewegen Sie den Steuerhebel
Fahren langsam aus der Mittelstellung. Denken
Sie daran, dass die Maschine entgegen der
Richtung fahren kann, in die die Fahr- und
Lenksteuerung bewegt wird.
17 Anzeigelampe Antriebsaktivierung
Die aufleuchtende Lampe signalisiert, dass sich
der Ausleger gerade über eines der nicht
lenkbaren Räder hinausbewegt hat und die
Fahrfunktion unterbrochen wurde.
18 Anzeigelampe Vorglühen
Diese Lampe leuchtet, bis die Vorglühtemperatur
erreicht wird.
19 Auswahlschalter Leerlaufdrehzahl
Bewegen Sie den Leerlaufauswahlschalter auf
das Schildkrötensymbol, damit die niedrige
Leerlaufdrehzahl mit dem Fußschalter aktiviert
werden kann.
Bewegen Sie den Leerlaufauswahlschalter auf
das Hasensymbol, damit die hohe
Leerlaufdrehzahl mit dem Fußschalter aktiviert
werden kann.
20 Schalter Motor starten
Bewegen Sie den Schalter Motor starten nach
links oder rechts, um den Motor zu starten.
21 Anzeigelampe Motor aus
Wenn die Anzeigelampe leuchtet, ist der Motor
ausgeschaltet. Setzen Sie sich mit
Servicepersonal in Verbindung.
36

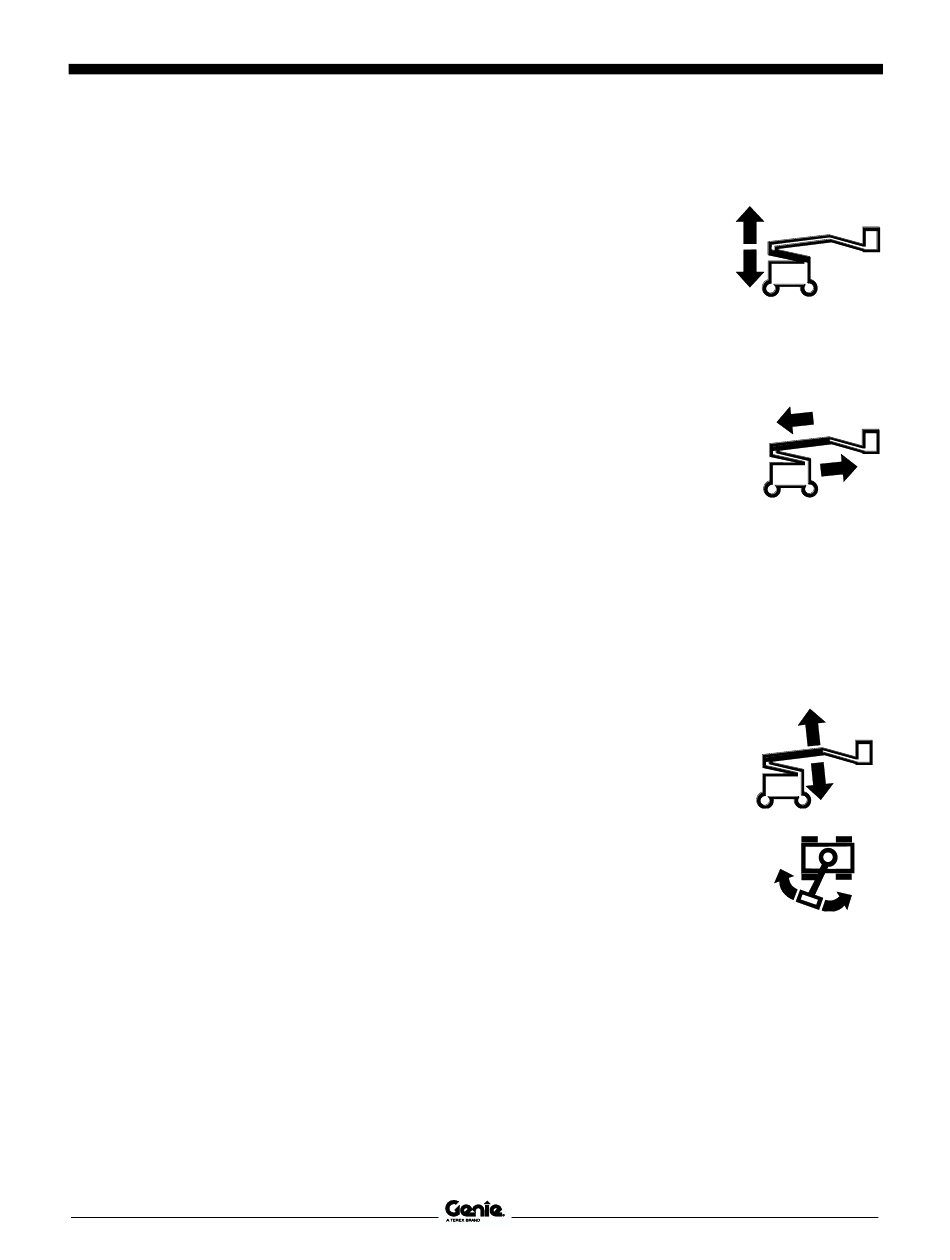

22 Proportionaler Steuerhebel für das
Heben/Senken des Sekundärauslegers
Bewegen Sie den
Steuerhebel nach oben, um
den Sekundärausleger
anzuheben. Bewegen Sie
den Steuerhebel nach
unten, um den
Sekundärausleger
abzusenken.
23 Schalter Primärausleger ausfahren/einfahren
Bewegen Sie den Schalter
zum Ausfahren/Einfahren
des Primärauslegers nach
oben, um den
Primärausleger einzufahren.
Bewegen Sie den Schalter
zum Ausfahren/Einfahren
des Primärauslegers nach
unten, um den
Primärausleger
auszufahren.
24 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Primärauslegers und zum
Drehen des Drehtisches nach links/rechts
Bewegen Sie den Steuerhebel
nach oben, um den
Primärausleger anzuheben.
Bewegen Sie den Steuerhebel
nach unten, um den
Primärausleger abzusenken.
Bewegen Sie den Steuerhebel
nach rechts, um den Drehtisch
nach rechts zu drehen.
Bewegen Sie den Steuerhebel
nach links, um den Drehtisch
nach links zu drehen.
™
®
Z
-45 XC
Zweite Auflage • Erster Druck
Teile-Nr. 1305353GRGT
