Terex Genie Z-45 XC Bedienungsanleitung Seite 33

Zweite Auflage • Erster Druck

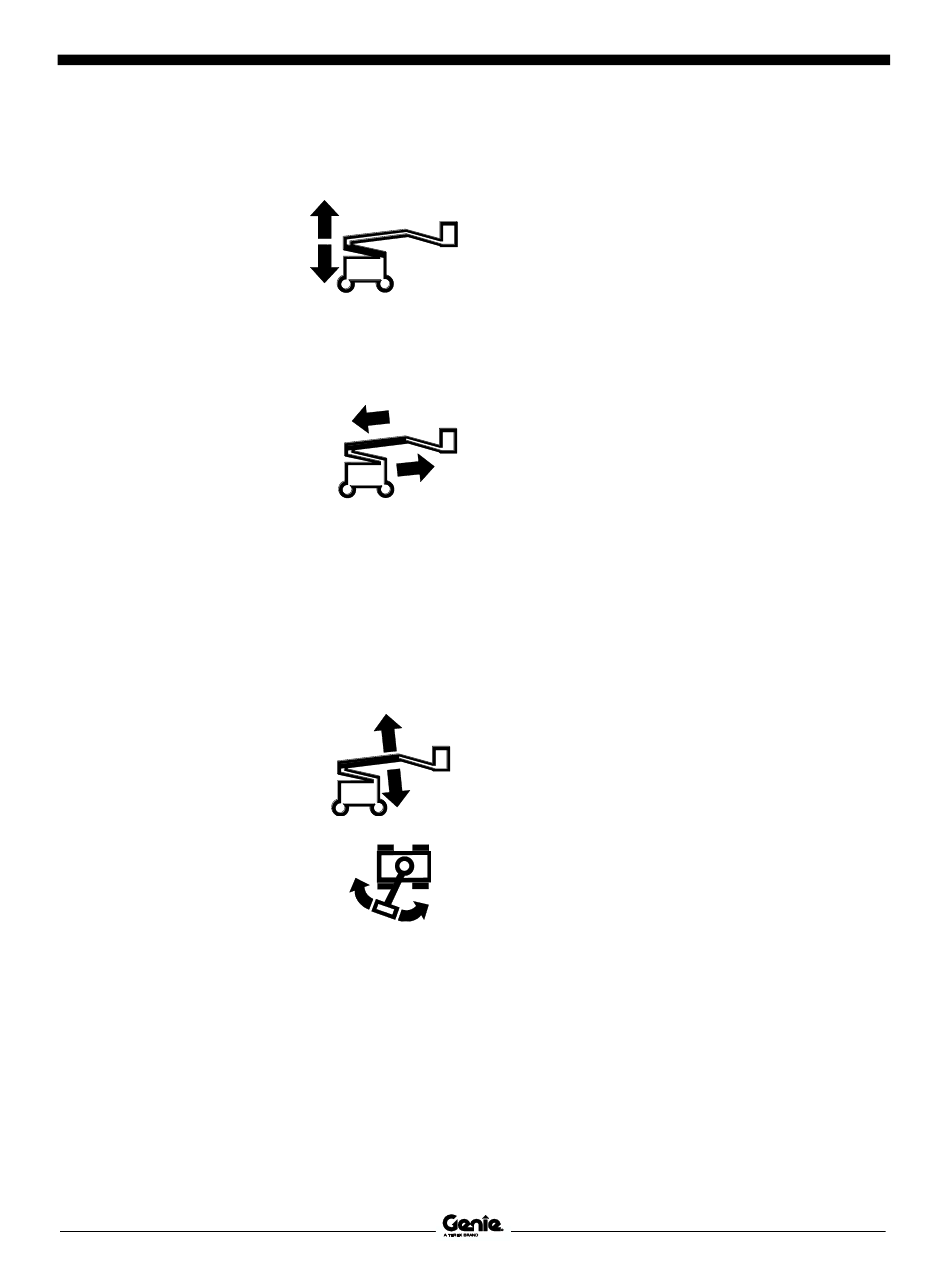

22 Proportionaler Steuerhebel für das
Heben/Senken des Sekundärauslegers
Bewegen Sie den
Steuerhebel nach oben, um
den Sekundärausleger
anzuheben. Bewegen Sie
den Steuerhebel nach
unten, um den
Sekundärausleger
abzusenken.
23 Schalter Primärausleger ausfahren/einfahren
Bewegen Sie den Schalter
zum Ausfahren/Einfahren
des Primärauslegers nach
oben, um den
Primärausleger einzufahren.
Bewegen Sie den Schalter
zum Ausfahren/Einfahren
des Primärauslegers nach
unten, um den
Primärausleger
auszufahren.
24 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Primärauslegers und zum
Drehen des Drehtisches nach links/rechts
Bewegen Sie den Steuerhebel
nach oben, um den
Primärausleger anzuheben.
Bewegen Sie den Steuerhebel
nach unten, um den
Primärausleger abzusenken.
Bewegen Sie den Steuerhebel
nach rechts, um den Drehtisch
nach rechts zu drehen.
Bewegen Sie den Steuerhebel
nach links, um den Drehtisch
nach links zu drehen.
Teile-Nr. 1305353GRGT
™
®
Z -45 XC
Bedienungsanleitung
Steuerung
31
