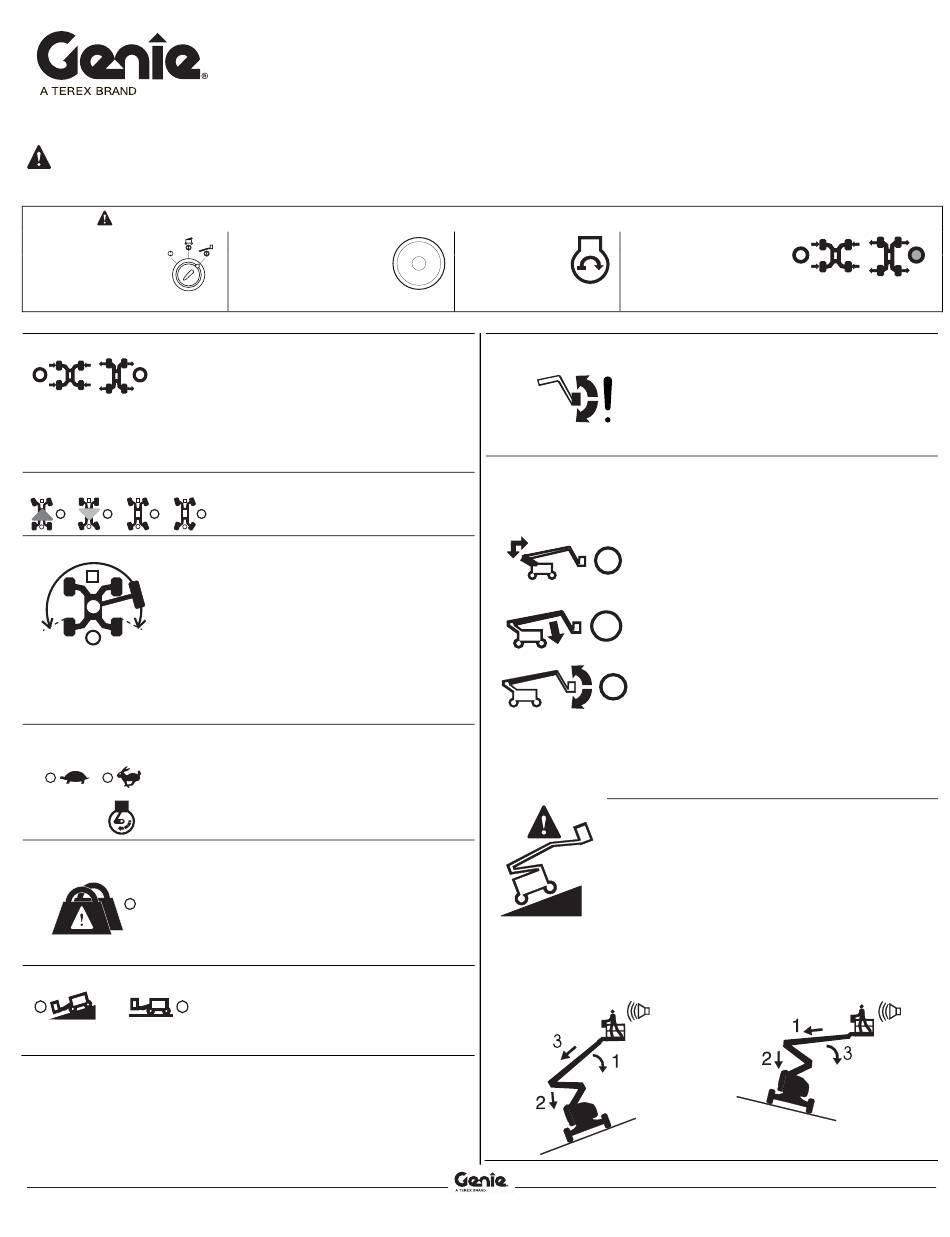

Terex Genie ZX-135/70 Kurzanleitung

ZX-135/70 ab SN ZX13515-2559 bis ZX135H-3282, ab SN ZX135H-4001
Diese Kurzanleitung ist für Bediener der Maschine bestimmt, die ordnungsgemäß in den sicheren Betrieb der Maschine eingewiesen
wurden.
Erste Schritte:
Schritt 1: Lesen Sie die Bedienungsanleitung, und führen Sie vor Inbetriebnahme die erforderlichen Inspektionen und Tests durch.
Schritt 2
Wählen Sie die
Plattformposition.
Steuerelemente und Anzeigen:
Achse ausfahren Die Anzeigelampen Achse ausfahren und Achse
einfahren blinken, während die Achsen sich
bewegen. Die Anzeigelampe Achse ausfahren
leuchtet ununterbrochen weiter, wenn die
Achsen vollständig ausgefahren sind. Die
Anzeigelampe Achse einfahren leuchtet
ununterbrochen weiter, wenn die Achsen
vollständig eingefahren sind.
Lenkungsmodus
Antriebsaktivierung Die leuchtende Lampe weist darauf hin, dass
der Ausleger sich über eines der Räder am mit
einem Kreissymbol gekennzeichneten Ende
hinausbewegt hat und die Fahrfunktion
unterbrochen wurde. Bewegen Sie zum Fahren
den Schalter Antriebsaktivierung, und bewegen
Sie langsam den Steuerhebel Fahren aus der
Mittelstellung. Verwenden Sie die farbkodierten
Richtungspfeile auf dem Plattformpult und am
Fahrgestell, um die Richtung festzustellen, in
die die Maschine fahren wird.
Auswahl Wenn die Lampe für das Hasensymbol
Leerlaufdrehzahl leuchtet, ist die hohe Leerlaufdrehzahl
ausgewählt.
Wenn die Lampe für das Schildkrötensymbol
leuchtet, ist die niedrige Leerlaufdrehzahl
ausgewählt.
Überlastung der Eine blinkende Lampe weist darauf hin, dass
Plattform die Plattform überlastet ist. Der Motor hält an,
und es können keine Funktionen angesteuert
werden.
Entfernen Sie übermäßiges Gewicht von der
Plattform, bis die Anzeigelampe erlischt, und
starten Sie den Motor dann erneut.
Auswahl Fahren
Kurzanleitung
®
ZX -135/70
Schritt 3
Ziehen Sie die roten
NOT-AUS-Taster
heraus.
Die Anzeigelampe für den aktuellen
Lenkungsmodus leuchtet.
Symbol Maschine auf Gefälle:
langsame Betriebsart für Gefälle
Symbol Maschine auf waagerechtem
Untergrund: schnelle Betriebsart für
maximale Fahrgeschwindigkeit
Schritt 4
Starten Sie
den Motor.
Plattform nicht
waagerecht (Code P22)
P22 P22
Anzeigelampen Betriebsparameter
Die Anzeigelampen Betriebsparameter beginnen zu leuchten und
weisen den Bediener darauf hin, dass eine Funktion unterbrochen
wurde und/oder eine Aktion des Bedieners notwendig ist.
Blinkende Lampe Maschine nicht waagerecht:
Wenn der Neigungsalarm bei angehobener
Plattform ausgelöst wird, beginnt die
Anzeigelampe Maschine nicht waagerecht zu
leuchten, und die Funktion Fahren ist in einer oder
beiden Richtungen nicht verfügbar.
Halten Sie beim Absenken des Auslegers die für
die jeweilige Plattformposition angemessene
Reihenfolge ein. Beim Absenken darf der Ausleger
nicht geschwenkt werden.
Position bergauf
®
ZX -135/70
Schritt 5
Stellen Sie sicher,
dass die Achsen
ausgefahren sind.
Die Bypass-Schlüsselposition sollte zum
Ausrichten der Plattform verwendet
werden, wenn auf der Anzeige für die
Bodensteuerung zu erkennen ist, dass die
Plattform nicht waagerecht ausgerichtet
ist (P22), und wenn die Steuerelemente
für die Plattform nicht funktionieren.
Blinkende Lampe Sekundärausleger
senken/einfahren: Senken Sie den
Sekundärausleger bzw. fahren Sie ihn ein,
bis die Anzeigelampe erlischt.
Blinkende Lampe Primärausleger senken:
Senken Sie den Primärausleger, bis die
Anzeigelampe erlischt.
Blinkende Lampe Plattform nicht
waagerecht: Der Neigungsalarm ertönt,
wenn diese Lampe blinkt. Mit dem
Kippschalter Plattform ausrichten kann die
Plattform nur so bewegt werden, dass sie
waagerecht ausgerichtet wird. Richten Sie
die Plattform so lange waagerecht aus, bis
die Anzeigelampe erlischt.
Position bergab
January 2020
Rev B (GR)
