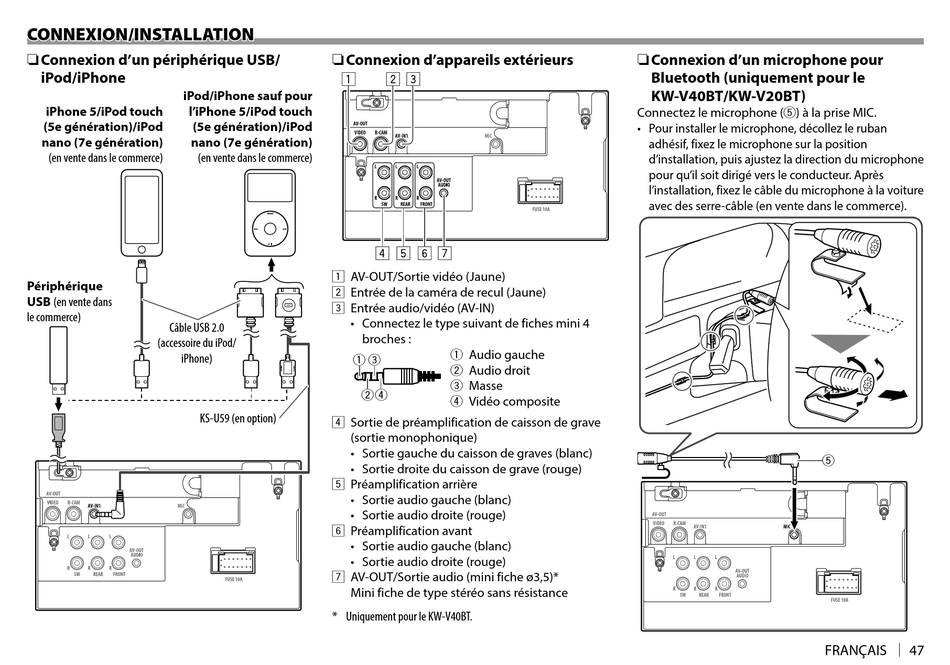

CONNEXION/INSTALLATION CONNEXION/INSTALLATION
Connexion d'un périphérique USB/
iPod/iPhone
iPod/iPhone sauf pour
iPhone 5/iPod touch l'iPhone 5/iPod touch
(5e génération)/iPod (5e génération)/iPod
nano (7e génération) nano (7e génération)
(en vente dans le commerce) (en vente dans le commerce)
Périphérique
USB (en vente dans
le commerce)
Câble USB 2.0
(accessoire du iPod/
iPhone)
KS-U59 (en option)
Connexion d'appareils extérieurs
1 AV-OUT/Sortie vidéo (Jaune)
2 Entrée de la caméra de recul (Jaune)
3 Entrée audio/vidéo (AV-IN)
• Connectez le type suivant de fiches mini 4
broches :
1 Audio gauche
1 3
2 Audio droit
3 Masse
24
4 Vidéo composite
4 Sortie de préamplification de caisson de grave
(sortie monophonique)
• Sortie gauche du caisson de graves (blanc)
• Sortie droite du caisson de grave (rouge)
5 Préamplification arrière
• Sortie audio gauche (blanc)
• Sortie audio droite (rouge)
6 Préamplification avant
• Sortie audio gauche (blanc)
• Sortie audio droite (rouge)
7 AV-OUT/Sortie audio (mini fiche ø3,5)*
Mini fiche de type stéréo sans résistance
* Uniquement pour le KW-V40BT.
Connexion d'un microphone pour
Bluetooth (uniquement pour le
KW-V40BT/KW-V20BT)
Connectez le microphone (5) à la prise MIC.
• Pour installer le microphone, décollez le ruban
adhésif, fixez le microphone sur la position
d'installation, puis ajustez la direction du microphone
pour qu'il soit dirigé vers le conducteur. Après
l'installation, fixez le câble du microphone à la voiture
avec des serre-câble (en vente dans le commerce).
5
FRANÇAIS 47
