Setzen Sie für den Heizkreis eine extra Umwälzpumpe ein, um eine
fachgerechte Vorlaufregelung zu erreichen. Der Heizkreisfühler sollte in
diesem Fall an den Heizkreis – Vorlauf montiert werden.
Wird keine extra Heizkreispumpe verwendet, muss der Heizkreisfühler an den
Heizkreis -
Rücklauf etwa 1,5 m vor dem Mischventil eingesetzt werden !
>

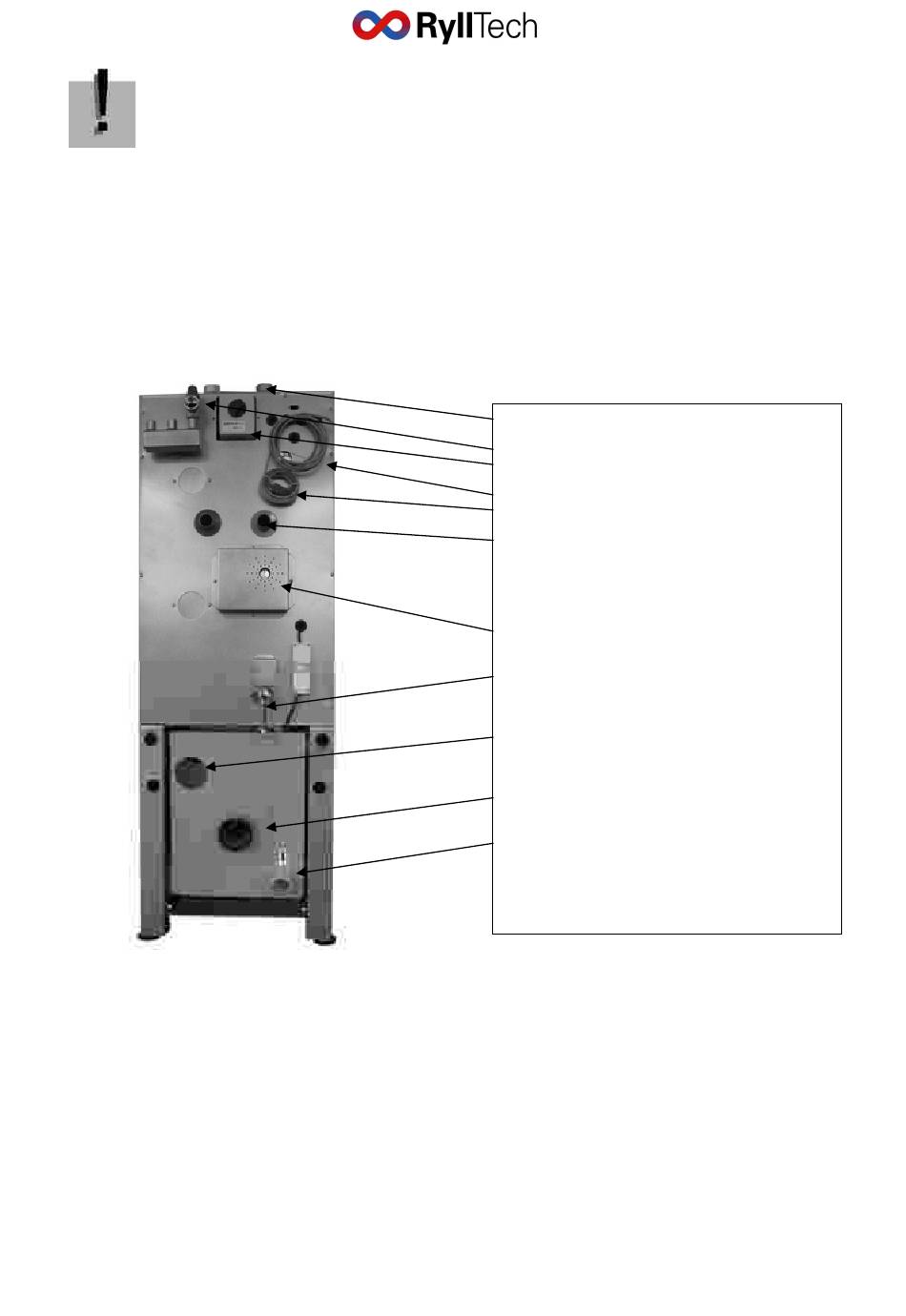

Rückseite R22 / 22 mit allen Anschlüssen. Zur Installation des LAS – Systems siehe
Punkt 8.8
Benutzerhandbuch R22-22 G.P Stand 12/09
Empfehlung:
Vor / Rücklauf
Anschluss Überdruckventil
Mischermotor
Zuleitung
Vorlauffühler
Boileranschluss
Pumpenmotor
KFE-Hahn
Sekundärwärmetauscher
Zuluft
LAS und Abgasanschluss
Kondensatablauf
