14. Erweiterte Einstellungen, kundenspezifische Anpassung
Sitzhöhenverstellung mit Trommelbremse für Begleitperson
1 2 3
E
E1 E2 E3
D
D1 D2 D3
C
C1 C2 C3
B
B1 B2
B3
A
A1 A2
A3
a
a2

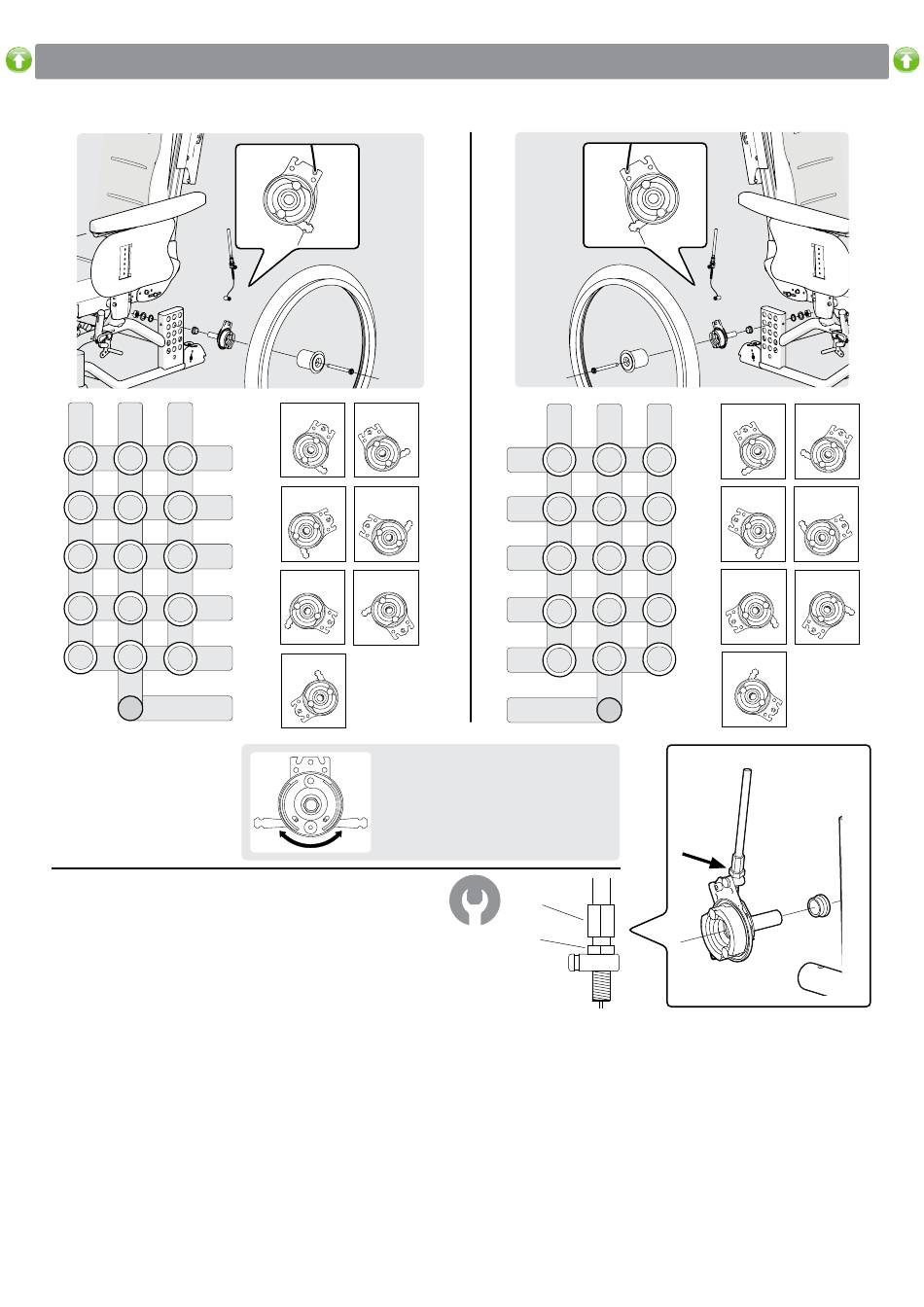

Lösen Sie beim Verstellen der Bremse die Mutter (A) und ver-
stellen Sie die Bremse an, indem sie (B) auf und ab bewegen.
Wenn die Bremse ausreichend greift, ziehen Sie die Mutter
fest (A). Diese Anpassung sollte durchgeführt werden, wenn die
Bremse nicht zufriedenstellend funktioniert.
