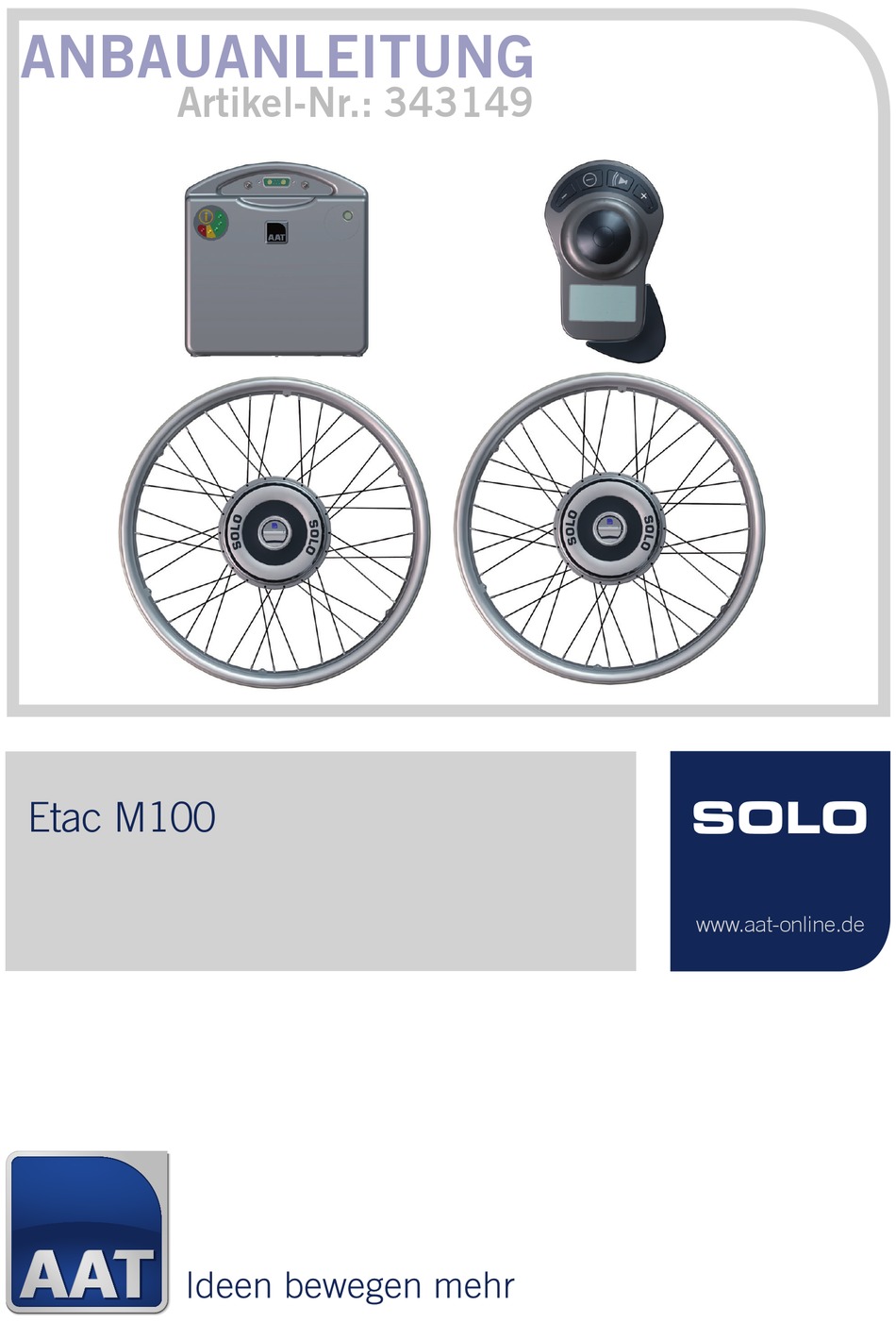

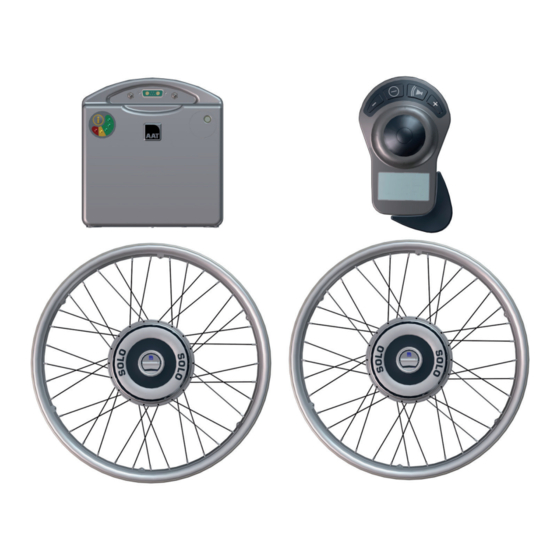

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343149 SOLO Etac M100 www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der AAT- Multihalterung 5: Die Original- Radaufnahmen des Rollstuhlherstellers dürfen nur entfernt und durch die Multihalterung 5 ersetzt werden, wenn die Original- Radaufnahme nicht zur Stabilität des Rollstuhles beiträgt. Das hintere Vertikalrohr muss im Rollstuhlrahmen integriert sein. Die oberen bzw.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 001428 Adapterhülse 50 mm 001480 Kontermutter M16 x 1 mm SW22 001912 Sicherungsscheibe S (Schnorr ) Ø 16.0 002251 Zugschnäpper mit Kunststoffkopf und Platte 002299 Platte für Rastbolzen GN608-6-6 002348 Linsensenkschraube-Kreuzschl.H DIN 966-AM5x16-4.8 036290 Senkschraube mit ISK DIN 7991-M5x16-8.8 035686...
- Seite 4 Vorgehensweise Anbau Multihalterung 5: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Ermitteln Sie die Original- Radposition. Entfernen Sie das Original Rollstuhlrad und Radaufnahme. Bauen Sie die Multihalterung 5 entsprechend der Original- Radposition vor oder hinter dem hinteren Vertikalrohr des Rollstuhles an, indem Sie die Halterungsschellen Pos.
- Seite 5 10/11 Teil Bezeichnung 1 Bezeichnung 2 Anzl 034669 Multiknotenblech 5 Fertigteil-links 034671 Multiknotenblech 5 Fertigteil-rechts 002292 Halterungs- Schelle 002295 KST- Rohrschelle 002296 KST- Rohrschelle 002297 KST- Rohrschelle 002298 KST- Rohrschelle 002304 Linsenschraube mit ISK DIN 7380-M8x40-10.9 002305 Linsenschraube mit ISK DIN 7380-M8x45-10.9 003425 Linsenschraube mit ISK...
- Seite 6 Bild 1 linke Seite außen Bild 2 rechte Seite innen Verdreh und ESD-Sicherung Pos. 12 Verdrehsicherung Pos. 10/11+14 linke Seite hinten Zur Vermeidung elektrostatischer Aufladungen ein Gewindestift pro Seite verwenden (siehe Pos. 12).
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 8 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050045 Multihalterung 5 Baugruppe 2 038104 Gewindestift mit ISK DIN 916-M6x10 Feststellbremse Steg heraustrennen und Bremse schwenken...
- Seite 9 rechte Seite innen rechte Seite innen...
- Seite 10 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 11 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 12 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 13 Bedienteilaufnahme Kabelsatz...
- Seite 14 Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 15 Notizen...
-
Seite 16: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 03.12.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
