Montagehandleiding uitsluitend voor vakpersoneel
5. Klem alle voorhanden aardleidingen in de aardleidingsklem 5.
6. Plaats de behuizingsafdekking op de bovenrand van het behuizingson-
derdeel en draai de afdekking omlaag tot deze hoorbaar vergrendelt.
7. Steek de temperatuurselector 1 er weer op. Neem hierbij de speciale
vorm van de steekas in acht.

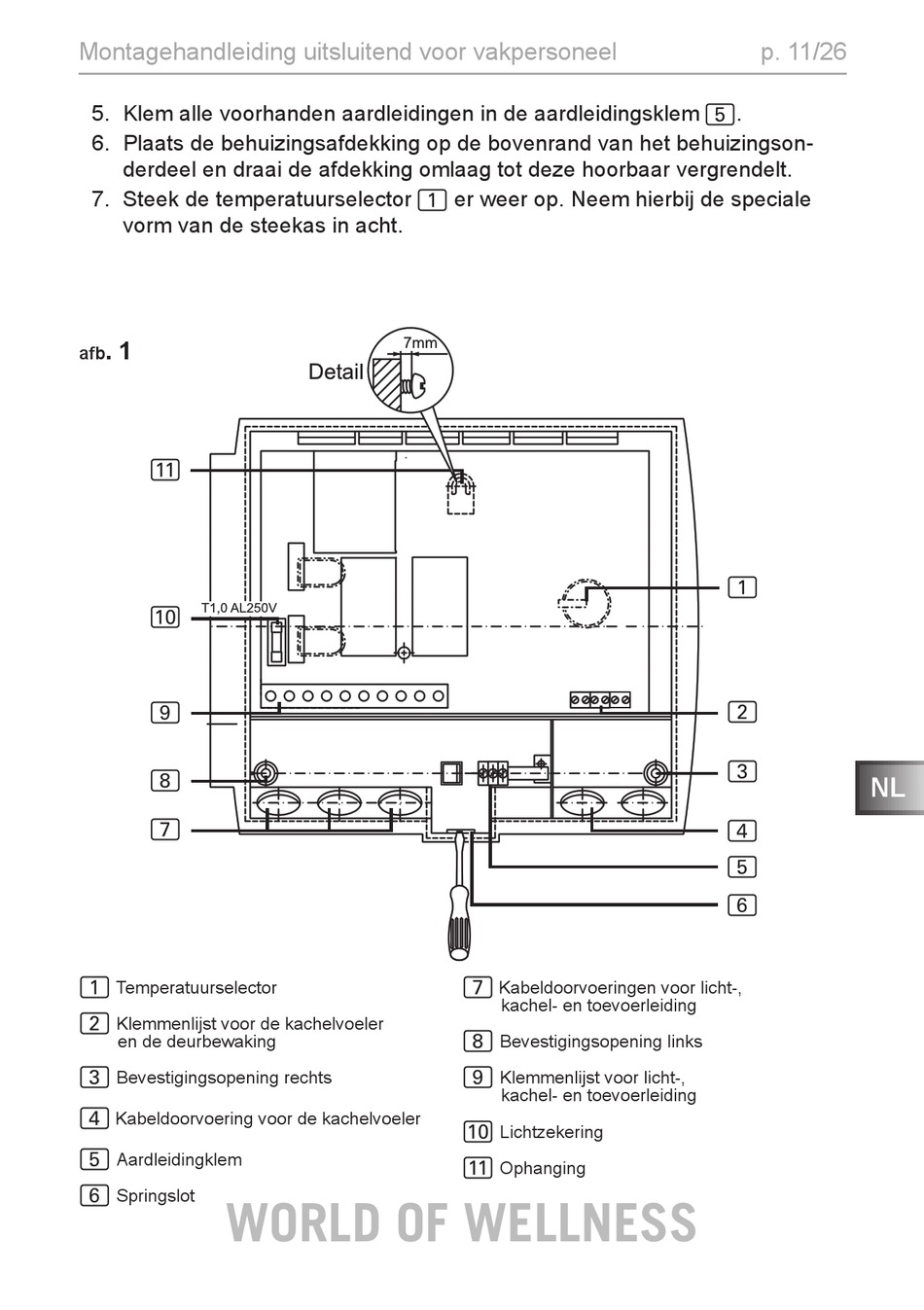

. 1
afb
b
a
9
8
7
1 Temperatuurselector
Klemmenlijst voor de kachelvoeler
2
en de deurbewaking
Bevestigingsopening rechts
3
Kabeldoorvoering voor de kachelvoeler
4
Aardleidingklem
5
Springslot
6
WORLD OF WELLNESS
7 Kabeldoorvoeringen voor licht-,
kachel- en toevoerleiding
Bevestigingsopening links
8
Klemmenlijst voor licht-,
9
kachel- en toevoerleiding
Lichtzekering
a
Ophanging
b
p. 11/26
1
2
3
NL
4
5
6
