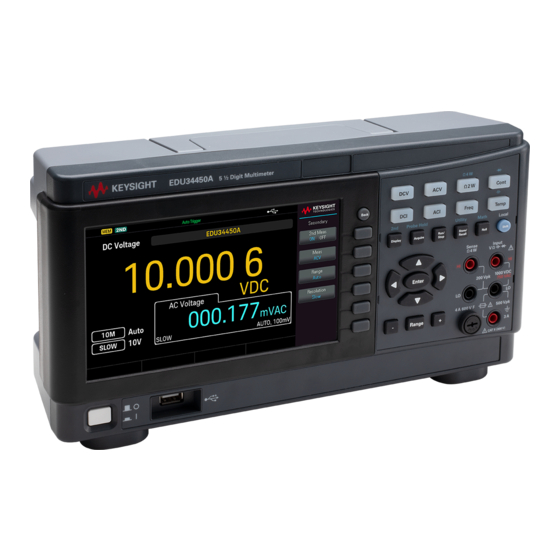

Keysight EDU34450A Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Keysight Anleitungen
  4. Multimeter
  5. EDU34450A
  6. Benutzerhandbuch

Keysight EDU34450A Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
EDU34450A
Digitalmultimeter mit 5½
Stellen
Distributed by:
Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Keysight EDU34450A

Inhaltszusammenfassung für Keysight EDU34450A

  • Seite 1 Benutzerhandbuch EDU34450A Digitalmultimeter mit 5½ Stellen Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de...

  • Seite 2: Inhaltsverzeichnis

    Einrichten des Geräts Durchführen einer Messung Messen der DC-Spannung Messen der AC (RMS)-Spannung Messung des 2-Draht-Widerstands Messung des 4-Draht-Widerstands Messen der DC-Stromstärke Messen der AC-Stromstärke Messen der Frequenz für die Spannung Messen der Frequenz für den Strom Durchgangstests Keysight EDU34450A Benutzerhandbuch...
  • Seite 3 Aufrufen der Hilfeinformationen zu einer Taste oder einem Softkey Remoteschnittstellen-Verbindungen Anschluss an das Gerät über USB Anschluss an das Gerät über LAN (Standort- und Privat-LAN) Konfiguration der Remoteschnittstellen Keysight IO Libraries Suite LAN-Konfiguration SCPI-Socket-Dienste Weitere Informationen zu IP-Adressen und zur Punktnotation 3 Merkmale und Funktionen Sekundäranzeige...
  • Seite 4 Sonstige primäre Messfunktionen Fehler bei Frequenzmessungen Messungen der DC-Stromstärke Kapazitätsmessungen Temperaturmessungen Sonstige Quellen für Messfehler Belastungsfehler (AC-Spannung) Messungen unterhalb des Skalenendwerts Fehler durch Eigenerwärmung infolge hoher Spannungen Fehler bei der AC-Strommessungen (Bürdenspannung) Messfehler bei niedriger Spannung Impulsmessfehler Keysight EDU34450A Benutzerhandbuch...

  • Seite 5: Hinweise

    Gemäß US-amerikanischem und internationalem Urheberrecht darf kein Teil dieses Handbuchs in beliebiger Form oder mit beliebigen Mitteln (inklusive Speicherung und Abruf auf elektronischem Wege sowie Übersetzung in eine fremde Sprache) ohne vorherige Zustimmung und schriftliche Einwilligung von Keysight reproduziert werden. Handbuchteilenummer...

  • Seite 6: Rechte Der Us-Regierung

    Computersoftware gemäß FAR und DFARS verlangt werden und ausdrücklich schriftlich an anderer Stelle in der EULA ausgeführt sind. Keysight ist in keinerlei Weise verpflichtet, die Software zu aktualisieren, zu überarbeiten oder in anderer Weise zu ändern. Hinsichtlich der technischen Daten laut Definition in FAR 2.101, gemäß FAR 12.211 und 27.404.2 und DFARS 227.7102, erwirbt die US-Regierung keine weitergehenden Rechte als die begrenzten...

  • Seite 7: Konformitätserklärung

    Konformitätserklärung Die Konformitätserklärungen für dieses Produkt und andere Produkte von Keysight können im Internet heruntergeladen werden. Gehen Sie zu https://regulations.about.keysight.com/DoC/default.htm. Sie können dann nach der Produktnummer suchen, um die neueste Konformitätserklärung zu finden. Sicherheitsinformationen Der Hinweis VORSICHT weist auf eine Gefahr hin. Dieser Hinweis macht auf Betriebsabläufe, Verfahren o. ä. aufmerksam, die bei unsachgemäßer Durchführung zur Beschädigung des Produkts oder zum Verlust wichtiger Daten führen können.

  • Seite 8: Informationen Zu Sicherheit Und Rechtlichen Bestimmungen

    Geräts beachtet werden. Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnhinweise an anderer Stelle dieses Handbuchs verstößt gegen Sicherheitsstandards, Herstellervorschriften und die sachgemäße Benutzung des Geräts. Keysight Technologies übernimmt bei Missachtung dieser Vorschriften durch den Kunden keine Haftung. Keysight EDU34450A Benutzerhandbuch...
  • Seite 9 Bauen Sie keine Ersatzteile ein und nehmen Sie keine unbefugten Änderungen am Gerät vor, um zusätzliche Gefahrenquellen zu vermeiden. Geben Sie das Gerät zur Wartung und zur Reparatur an eine Keysight Technologies Vertriebs- und Kundendienstniederlassung, damit die Sicherheit des Geräts weiterhin gewährleistet ist. Um mit...
  • Seite 10 SICHERSTELLEN, DASS DIE PRÜFLEITUNG ENTSPRECHEND DEN SPEZIFIKATIONEN ANGEWENDET WIRD Wenn die Prüfleitungen in einer Weise verwendet werden, die nicht von Keysight Technologies angegeben wurde, kann der durch die Prüfleitungen gewährte Schutz beeinträchtigt sein. Verwenden Sie außerdem keine beschädigten oder verschlissenen Prüfleitungen. Unsachgemäße Verwendung kann zu Schäden am Gerät oder Verletzungen führen.
  • Seite 11 VORSICHT BEIM ANSCHLUSS OFFENER LEITUNGEN AN HI- UND LO-MESSANSCHLÜSSE Wenn sie nicht verwendet werden, sind die Hi- und Lo-Messanschlüsse nicht angeschlossen. Schließen Sie keine offenen Leitungen an diese Anschlüsse an und trennen Sie diese Anschlüsse nicht mit einem externen Gerät. Keysight EDU34450A Benutzerhandbuch...

  • Seite 12: Schutzgrenzen

    Schutzgrenzen Das Keysight EDU34450A-Digitalmultimeter mit 5½ Stellen bietet eine Überlastschutzschaltung, um eine Beschädigung des Geräts zu vermeiden und vor Stromschlägen zu schützen, wenn die Schutzgrenzwerte nicht überschritten werden. Um den sicheren Betrieb des Geräts zu gewährleisten, überschreiten Sie nicht die an der...

  • Seite 13: Schutzgrenzwerte Für Eingangsanschlüsse

    Betriebsspannungen sind wesentlich niedriger – sie liegen bei Normalbetrieb unter 5 V. Überspannungsschutz gemäß IEC-Messkategorie II Zum Schutz vor Stromschlägen ist das Keysight EDU34450A-Digitalmultimeter mit 5½ Stellen mit einem Überspannungsschutz für Netzanschlüsse ausgestattet, der die folgenden beiden Bedingungen erfüllt: – Die HI- und LO-Eingänge sind gemäß den nachstehend definierten Bedingungen der Überspannungskategorie II an das Netz angeschlossen, und –...

  • Seite 14: Sicherheitssymbole

    HI- und LO-Eingangsanschlüsse mit Hauptstromleitungen in solchen Geräten oder der Steckdose selbst verbunden sind (bis zu 300 VAC rms). Das EDU34450A darf allerdings nicht in Anordnungen verwendet werden, bei der HI- und LO-Eingang über dauerhaft installierte elektrische Geräte wie Hauptschaltertafeln, Unterverteiler-Trennschalterkästen oder fest verdrahtete Motoren mit dem Netz verbunden...

  • Seite 15: Aufsichtsrechtliche Kennzeichnungen

    – Diese EMV-Erklärung gilt für die Ausrüstung nur für die Nutzung in einem geschäftlichen Umfeld. 사 용 자 안 내 문 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가 정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다. – 사용자 안내문은 “업무용 방송통신기자재”에만 적용한다. Keysight EDU34450A Benutzerhandbuch...

  • Seite 16: Sicherheits- Und Emv-Anforderungen

    Höchste Genauigkeit bei bis zu 80 % relative Luftfeuchtigkeit bei 0 °C bis 30 °C (nicht kondensierend) Höchste Genauigkeit bei bis zu 40% relative Luftfeuchtigkeit bei 30 °C bis 55 °C (nicht kondensierend) Höhe 3000 m Verschmutzungsgrad Spannungsversorgung und Netz- 100, 120, 220, 240 V frequenz 50/60 Hz Energieverbrauch max. 13 VA Keysight EDU34450A Benutzerhandbuch...

  • Seite 17: Einführung In Das Gerät

    Die Tasten an der Frontplatte auf einen Blick Die Rückseite auf einen Blick Sicherungsinformationen Geräteabmessungen Das Keysight EDU34450A-Digitalmultimeter mit 5½ Stellen bietet eine Vielzahl von Messfunktionen wie Gleichspannung, Gleichstrom, Echteffektivwert-Spannung und Wechselstrom, 2- und 4-Draht- Widerstand, Frequenz, Diodentest, Durchgangs-, Kapazitäts- und Temperaturmessungen.

  • Seite 18: Das Gerät Auf Einen Blick

    Das Gerät auf einen Blick Das Keysight EDU34450A Digitalmultimeter mit 5½ Stellen bietet die gesamte Palette an Messmöglichkeiten mit branchenführendem Display und Benutzeroberfläche. Hauptmerkmale: – 11 Messfunktionen: DCV, DCI, Effektivwert-ACV, ACI, 2- und 4-Draht-Widerstand, Frequenz, Durchgang, Diodentest, Kapazität und Temperatur –...

  • Seite 19: Das Display An Der Frontplatte Auf Einen Blick

    Schalter [ON/OFF] USB-Anschluss – ermöglicht den Anschluss eines externen USB-Laufwerks an das Instrument Das EDU34450A unterstützt USB-Laufwerke mit der folgenden Spezifikation: USB 2.0, FAT32-Format, bis zu 32 GB. Wir empfehlen die Verwendung eines SanDisk Cruzer Blade-Laufwerks für den USB-Anschluss an der Frontplatte.

  • Seite 20: Gerätestatusanzeigen

    Nur im Remote-Modus verfügbar; wird angezeigt, wenn Bus Trigger ausgewählt wurde und der Befehl INIT an das Gerät gesendet wird. Data Log Delaying Nur verfügbar, wenn die Triggerverzögerung mit aktivierter Datenprotokollierung auf mehr als 0 Sek. eingestellt ist. Wird nach dem Drücken von Run/Stop angezeigt. Keysight EDU34450A Benutzerhandbuch...

  • Seite 21: Die Tasten Am Bedienfeld Auf Einen Blick

    [Store/Recall] drücken, um auf das Dienstprogramm-Menü zuzugreifen. [Null] Drücken, um die Nullfunktion auszulösen. Math [Shift] und dann [Null] drücken, um das Menü für mathematische Operationen zu aktivieren. [Shift] Drücken, um die sekundäre Funktion der Taste auszuführen. Keysight EDU34450A Benutzerhandbuch...

  • Seite 22: Navigation An Der Frontplatte

    Verwenden Sie die Pfeiltasten zum Navigieren in den Menüs und zum Anpassen der Werte. Drücken Sie [Enter] , um Ihre Auswahl zu bestätigen. Die Rückseite auf einen Blick Legende Beschreibung Kensington-Schloss USB-Anschluss (USB-B) LAN-Anschluss (Local Area Network) Netzsicherung Keysight EDU34450A Benutzerhandbuch...
  • Seite 23 AC-Netzanschluss Seriennummer und MAC-Adresse des Instruments Sicherheitshinweise und behördliche Kennzeichnungen des Instruments Dies ist ein Gerät der Schutzklasse 1 (das Gehäuse muss mit einer Schutzerde verbunden sein). Der Netzstecker darf nur an eine Netzsteckdose mit Schutzerdungsklemme angeschlossen werden. Keysight EDU34450A Benutzerhandbuch...

  • Seite 24: Sicherungsinformationen

    1. Die Stromeingangssicherung befindet sich in der Frontplatte des Geräts. Drehen Sie die Sicherungshalterung mit einem Schlitzschraubendreher im Uhrzeigersinn, um sie vom Gerät zu entfernen. 2. Nehmen Sie die durchgebrannte Sicherung aus der Sicherungshalterung heraus und setzen Sie die richtige Ersatz- sicherung in die Sicherungshalterung ein. Keysight EDU34450A Benutzerhandbuch...
  • Seite 25 (Drehen Sie die Sicherungshalterung, bis das weiße Etikett nicht mehr zu sehen ist). Beenden Sie das Drehen der Sicherungshalterung, wenn das weiße Etikett nicht mehr sichtbar ist. Ziehen Sie die Sicherungshaltung nicht zu fest an, da der Kunststoff sonst brechen kann. Keysight EDU34450A Benutzerhandbuch...

  • Seite 26: Auswechseln Der Netzleitungssicherung

    1. Die Netzleitungssicherung befindet sich in der Frontplatte des Geräts. Trennen Sie die Verbindung mit dem Strom- kabel. Drücken Sie mit den Fingerspitzen die linke und rechte Lasche herunter und entfernen Sie die Siche- rungshalterung durch Herausziehen. Keysight EDU34450A Benutzerhandbuch...
  • Seite 27 Um die Netzspannung des Geräts zu ändern (100 V, 120 V, 220 V oder 240 V), drehen Sie den Netzspannungswähler so, dass die gewünschte Spannung im Fenster der Sicherungshalterung erscheint. 4. Setzen Sie die Sicherungshalterung wieder in das Gerät ein. Achten Sie darauf, dass Sie beim Befestigen der Siche- rungshalterung am Gerät einen „Klick“ hören. Keysight EDU34450A Benutzerhandbuch...
  • Seite 28 Keysight EDU34450A Benutzerhandbuch...

  • Seite 29: Abmessungen Des Instruments

    Abmessungen des Instruments Höhe: 164,70 mm x Breite: 313,60 mm Länge: 118,60 mm Keysight EDU34450A Benutzerhandbuch...

  • Seite 30: Erste Schritte

    2 Erste Schritte Vorbereiten des Geräts für den Einsatz Durchführen einer Messung Auswählen eines Bereichs Verwenden des integrierten Hilfesystems Remoteschnittstellen-Verbindungen Konfiguration der Remoteschnittstellen Dieser Abschnitt beschreibt grundlegende Abläufe für eine schnelle Inbetriebnahme dieses Geräts. Keysight EDU34450A Benutzerhandbuch...

  • Seite 31: Vorbereiten Des Geräts Für Den Einsatz

    Vorbereiten des Geräts für den Einsatz Prüfen Sie das Gerät bei Erhalt auf offensichtliche Schäden, die während des Transports aufgetreten sein könnten. Im Falle einer Beschädigung benachrichtigen Sie sofort den Spediteur und das nächstgelegene Keysight Verkaufs- und Supportbüro. Weitere Informationen finden Sie unter www.keysight.com/find/assist.

  • Seite 32: Durchführen Einer Messung

    3. Lesen Sie die Anzeige ab. – Drücken Sie Resolution , um die Messgeschwindigkeit entweder auf Slow Medium Fast [langsam], [mittel] oder [schnell] zu ändern. – Drücken Sie Input Z , um die Eingangsimpedanz entweder auf 10 MΩ Auto oder einzustellen. Keysight EDU34450A Benutzerhandbuch...

  • Seite 33: Messen Der Ac (Rms)-Spannung

    – Standardeinstellung: Automatische Bereichsauswahl, langsame Messgeschwindigkeit – Messmethode: Sigma-Delta-A/D-Wandler – Eingangsimpedanz: > 10 GΩ im Auswahlbereich (nur 0,1 V und 1 V) oder ca. 10 MΩ in allen Bereichen (typisch) – Eingangsschutz: 1.000 V bei allen Bereichen (HI-Anschluss) Messen der AC (RMS)-Spannung 1. Drücken Sie [ACV] . Keysight EDU34450A Benutzerhandbuch...
  • Seite 34 – Messmethode: AC-gekoppelter Echteffektivwert – misst die AC-Komponente mit bis zu 400 VDC Vorspannung für jeden beliebigen Bereich – Scheitelfaktor: Maximal 3:1 bei Skalenendwert – Eingangsimpedanz: > 1,1 MΩ parallel mit < 100 pF in allen Bereichen – Eingangsschutz: 750 Vrms in allen Bereichen (HI-Anschluss) Keysight EDU34450A Benutzerhandbuch...

  • Seite 35: Messung Des 2-Draht-Widerstands

    – Drücken Sie OCOMP , um den Offset-Ausgleich zu aktivieren ( ) oder zu deaktivieren ( Parameter des 2-Draht-Widerstands – Messbereich: 100.000 Ω , 1.00000 kΩ , 10.0000 kΩ , 100.000 kΩ , 1.00000 MΩ , 10.0000 MΩ , 100.000 MΩ . – Geschwindigkeit: langsam, mittel, schnell Keysight EDU34450A Benutzerhandbuch...

  • Seite 36: Messung Des 4-Draht-Widerstands

    3. Lesen Sie die Anzeige ab. – Drücken Sie Resolution , um die Messgeschwindigkeit entweder auf Slow [langsam], Medium [mittel] oder Fast [schnell] zu ändern. – Drücken Sie OCOMP , um den Offset-Ausgleich zu aktivieren ( ) oder zu deaktivieren ( Keysight EDU34450A Benutzerhandbuch...

  • Seite 37: Messen Der Dc-Stromstärke

    – Standardeinstellung: Automatische Bereichsauswahl, langsame Messgeschwindigkeit – Messmethode: 4-Draht-Ohm – Eingangsschutz: 1000 V in allen Bereichen (über HI-LO-Messanschlüsse), 200 V (über HI-LO-Messanschlüsse). Messen der DC-Stromstärke 1. Drücken Sie [DCI] . 2. Schließen Sie die Anschlüsse wie unten gezeigt an. Keysight EDU34450A Benutzerhandbuch...

  • Seite 38: Messen Der Ac-Stromstärke

    – Geschwindigkeit: langsam, mittel, schnell – Standardeinstellung: Automatische Bereichsauswahl, langsame Messgeschwindigkeit – Nebenschlusswiderstand: 1 Ω für 10-mA- und 100-mA-Bereiche, 0,1 Ω für 1-A- und 3-A-Bereiche – Eingangsschutz: Frontplatte, 4 A 600 V flinke Keramiksicherung Messen der AC-Stromstärke 1. Drücken Sie [ACI] . Keysight EDU34450A Benutzerhandbuch...

  • Seite 39: Messen Der Frequenz Für Die Spannung

    – Standardeinstellung: Automatische Bereichsauswahl, langsame Messgeschwindigkeit – Nebenschlusswiderstand: 1 Ω für 10-mA- und 100-mA-Bereiche, 0,1 Ω für 1-A- und 3-A-Bereiche – Eingangsschutz: Frontplatte, 4 A 600 V flinke Keramiksicherung Messen der Frequenz für die Spannung 1. Drücken Sie [ACV] > [Freq] . Keysight EDU34450A Benutzerhandbuch...
  • Seite 40 – Signalpegel: 10 % des Bereichs bis Skalenendwert in allen Bereichen, sofern nicht anders angegeben. Angaben für 100-mV-Bereich gelten für Skalenendwert oder größere Eingangswerte. Bei Eingangswerten von 10 mV bis 100 mV (im 100-mV-Bereich) den Gesamtmessfehler (%) mit 10 multiplizieren. – Messzeit: 1 Sekunde (langsamer Modus) bzw. 0,1 Sekunde (mittlerer Modus) Keysight EDU34450A Benutzerhandbuch...
  • Seite 41 – Eingangsschutz: 750 Vrms in allen Bereichen (HI-Anschluss) Keysight EDU34450A Benutzerhandbuch...

  • Seite 42: Messen Der Frequenz Für Den Strom

    Drücken Sie Gate Time, um die Messzeit auf entweder 100 ms oder 1 s einzustellen. Frequenz für Stromparameter – Messbereich: 10.0000 mA, 100.000 mA, 1.00000 A, 3.0000 A. Bereich basiert auf dem Stromniveau des Signals und nicht der Frequenz. – Messmethode: Reziproke Zählmethode Keysight EDU34450A Benutzerhandbuch...
  • Seite 43 10-mA-Bereich gelten für Skalenendwert oder größere Eingangswerte. Bei Eingangswerten von 1 mV bis 10 mV (im 10-mV-Bereich) den Gesamtmessfehler (%) mit 10 multiplizieren. – Messzeit: 1 Sekunde (langsamer Modus) bzw. 0,1 Sekunde (mittlerer Modus) – Eingangsschutz: Frontplatte, 4 A 600 V flinke Keramiksicherung Keysight EDU34450A Benutzerhandbuch...

  • Seite 44: Durchgangstests

    3. Lesen Sie die Anzeige ab. Ein Widerstandswert wird beobachtet, wenn der Stromkreis geschlossen ist, und OPEN [offen] wird bei offenem Stromkreis angezeigt. Durchgangsparameter – Messmethode: 0,5 mA (typisch) konstante Stromquelle – Reaktionszeit: 100 Abtastungen/Sekunde mit akustischem Signal – Durchgangsschwellenwert: 10 Ω feststehend Keysight EDU34450A Benutzerhandbuch...

  • Seite 45: Diodentest

    Diode funktionsfähig ist (bei den meisten Siliziumdioden). – OPEN [offen] wird für beide Richtungen angezeigt, wenn die Diode nicht funktionsfähig ist. – Wenn in beiden Richtungen ein Abfall zwischen 0 V und 0,4 V angezeigt wird, hat die Diode einen Kurzschluss. Keysight EDU34450A Benutzerhandbuch...

  • Seite 46: Messen Der Temperatur

    – Messmethode: 0,5 mA (typisch) konstante Stromquelle – Reaktionszeit: 100 Abtastungen/Sekunde mit akustischem Signal – Eingangsschutz: 1.000 V (HI-Anschluss) Messen der Temperatur 1. Drücken Sie [Temp] . 2. Schließen Sie die Anschlüsse wie unten gezeigt an. 3. Lesen Sie die Anzeige ab. Keysight EDU34450A Benutzerhandbuch...
  • Seite 47 Drücken Sie Units , um die Temperatureinheiten zwischen Grad Celsius ( °C °F ) oder Grad Fahrenheit ( umzuschalten. Temperaturparameter – Messbereich: –80,0 °C bis 150,0 °C, –110,0 °F bis 300,0 °F – Messmethode: 2-Draht-Widerstandsmessung mit 5-kΩ -Thermistormessfühler (E2308A) mit automatischer Umrechnung – Eingangsschutz: 1.000 V (HI-Anschluss) – Optionales Zubehör: Thermistortemperaturfühler E2308A Keysight EDU34450A Benutzerhandbuch...

  • Seite 48: Messen Der Kapazität

    3. Lesen Sie die Anzeige ab. Kapazitätsparameter – Messbereich: 1.000 nF, 10,00 nF, 100,0 nF, 1.000 μF, 10,00 μF, 100,0 μF, 1.000 mF, 10,00 mF – Standardeinstellung: Automatische Bereichsauswahl – Messmethode: Berechnung aus elektrischer Aufladezeitkonstante (typischer Signalpegel 0,12 V bis 1,0 V AC) – Eingangsschutz: 1.000 V (HI-Anschluss) Keysight EDU34450A Benutzerhandbuch...

  • Seite 49: Auswählen Eines Bereichs

    Falls der Hilfetext so lang ist, dass er nicht vollständig auf dem Display angezeigt werden kann, können Sie den nicht sichtbaren Text mit dem Softkey „Down arrow“ anzeigen. Drücken Sie zum Verlassen der Online-Hilfe den Softkey OK . Keysight EDU34450A Benutzerhandbuch...

  • Seite 50: Remoteschnittstellen-Verbindungen

    Weitere Informationen über die Konfiguration der Remoteschnittstellen finden Sie unter Konfiguration der Remoteschnittstellen. Wenn Sie das noch nicht getan haben, installieren Sie die Keysight IO Libraries Suite, die Sie unter www.key- finden. Nähere Informationen über Schnittstellenverbindungen finden Sie im Kon- sight.com/find/iolib...

  • Seite 51: Anschluss An Das Gerät Über Lan (Standort- Und Privat-Lan)

    Informationen darüber, wie Sie LAN-Einstellungen vom Bedienfeld des Geräts aus konfigurieren können. 2. Mit dem Dienstprogramm Connection Expert in der Keysight IO Libraries Suite können Sie das Gerät hinzufügen und eine Verbindung überprüfen. Sie können das Gerät hinzufügen, indem Sie mit Hilfe des Connection Expert nach dem Gerät suchen.
  • Seite 52 Informationen darüber, wie Sie LAN-Einstellungen vom Bedienfeld des Geräts aus konfigurieren kön- nen. 3. Mit dem Dienstprogramm „Connection Expert“ aus der Keysight IO Libraries Suite können Sie die Stromversorgung hinzufügen und eine Verbindung überprüfen. Sie können das Gerät hinzufügen, indem Sie mit Hilfe des Connection Expert nach dem Gerät suchen.

  • Seite 53: Konfiguration Der Remoteschnittstellen

    IP-Adresse verfügen. Keysight IO Libraries Suite Achten Sie darauf, dass die Keysight IO Libraries Suite installiert ist, bevor Sie mit der Konfiguration der Remo- teschnittstelle fortfahren. Keysight IO Libraries Suite ist eine Sammlung von gratis Gerätesteuerungssoftware, mit der Geräte automatisch erkannt werden und mit der Geräte über LAN, USB, GPIB, RS-232 und sonstige Schnittstellen gesteuert werden...
  • Seite 54 Einstellungen automatisch zugeordnet hat. Drücken Sie LAN Setting , um auf das Menü mit den LAN-Einstellungen zuzugreifen. Weitere Informationen finden Sie unter Ändern der LAN-Einstellungen. Drücken Sie LAN Reset , um die LAN-Einstellungen auf die Standardwerte zurückzusetzen. Keysight EDU34450A Benutzerhandbuch...
  • Seite 55 Wählen Sie Services , um die verschiedenen LAN-Dienste ein- oder auszuschalten. Ist DHCP aktiviert, erstellt das DHCP (Dynamic Host Configuration Protocol) automatisch eine IP-Adresse, wenn Sie das Gerät an das Netzwerk anschließen, vorausgesetzt, der DHCP-Server wird gefunden und ist dazu fähig. DHCP Keysight EDU34450A Benutzerhandbuch...
  • Seite 56 Subnetzmaske und die Gateway-Adresse ein. Dies ist im Allgemeinen der einfachste Weg, eine LAN-Kommunikation für Ihr Gerät einzurichten. Sie müssen lediglich DHCP eingeschaltet lassen. Einzelheiten erfahren Sie von Ihrem LAN-Administrator. Keysight EDU34450A Benutzerhandbuch...
  • Seite 57 Wenden Sie sich an Ihren Netzwerkadministrator, um Informationen über die IP-Adresse, Subnetzmaske und das zu verwendende Gateway zu erhalten. IP-Adress e: Alle IP-Adressen haben die Punktnotationsform „nnn.nnn.nnn.nnn.“, wobei „nnn“ jeweils ein Bytewert im Bereich von 0 bis 255 ist. Mit den Pfeiltasten können Sie eine neue IP-Adresse eingeben. Drücken Sie Previous Keysight EDU34450A Benutzerhandbuch...
  • Seite 58 Die Standardeinstellung des Gateway ist die IP-Adresse des Geräts. Verwenden Sie die Pfeiltasten, um eine neue Gateway-Adresse einzugeben. Drücken Sie Previous oder Next , um den Cursor in das nächste oder vorhergehende Feld zu bewegen. Drücken Sie auf Apply, um Ihre Änderungen zu speichern. Keysight EDU34450A Benutzerhandbuch...
  • Seite 59 Host-Anteil des Domain-Namens, der anschließend in eine IP-Adresse übersetzt wird. Der Hostname wird als String über die vorgesehenen Softkeys eingegeben. Der Hostname kann Buchstaben, Ziffern und Bindestriche („-“) enthalten. Drücken Sie auf Apply, um Ihre Änderungen zu speichern. Keysight EDU34450A Benutzerhandbuch...
  • Seite 60 ) und das sekundäre DNS ( ). Verwenden Sie die Pfeiltasten, um eine neue DNS-Serveradresse einzugeben. Drücken Sie Previous oder Next , um den Cursor in das nächste oder vor- hergehende Feld zu bewegen. Weitere Informationen erhalten Sie von Ihrem Netzwerkadministrator. Keysight EDU34450A Benutzerhandbuch...
  • Seite 61 Verwenden Sie die angezeigten Softkeys, um einen gewünschten Dienstnamen einzugeben. Der Name muss mit einem Buchstaben beginnen; weitere Zeichen können Groß- und Kleinbuchstaben, numerische Ziffern oder Bin- destriche („-“) sein. Drücken Sie auf Apply, um Ihre Änderungen zu speichern. Keysight EDU34450A Benutzerhandbuch...

  • Seite 62: Scpi-Socket-Dienste

    Dieses Gerät ermöglicht jede Kombination von bis zu zwei gleichzeitigen Datensocket-, Steuerungssocket- und Telnetverbindungen. Bei Keysight Geräten wird für die SCPI-Socket-Dienste standardmäßig Port 5025 verwendet. Verwenden Sie bei diesem Port einen Datensocket, um ASCII/SCPI-Befehle, Abfragebefehle und -antworten zu senden und zu erhalten.

  • Seite 63: Merkmale Und Funktionen

    Dieses Kapitel bietet Informationen zu Gerätemerkmalen wie der Bedienung von Frontplatte und Remote-Schnittstelle. Vielleicht möchten Sie zunächst „Bedienoperation an der Frontplatte“ lesen. Details zu SCPI- Befehlen und Abfragen finden Sie im Programmierleitfaden für die Geräte der EDU34450A-Serie . Keysight EDU34450A Benutzerhandbuch...

  • Seite 64: Sekundäranzeige

    – Weitere Informationen erhalten Sie unter Zu beachtende Punkte bei der Messgeschwindigkeit. – Informationen zum Remotebetrieb finden Sie unter den DISPlay: WINDow2-Befehlen im Programmierleitfaden für die Geräte der EDU33210-Serie von Keysight. Bedienoperationen an der Frontplatte [Shift] > [Display] > 2nd Meas | OFF .

  • Seite 65: Beispiele Für Sekundäranzeigeoperationen

    Messen der DC-Spannung und AC-Welle in einer Gleichrichterschaltung Beim Testen einer Gleichrichterschaltung kann über die beiden Anzeigen sowohl die Messung der DC-Spannung als auch der AC-Welle angezeigt werden. 1. Verbinden Sie die rote und schwarze Prüfleitung mit dem Eingangsanschluss und prüfen Sie die Testpunkte. Keysight EDU34450A Benutzerhandbuch...
  • Seite 66 2. Drücken Sie [DCV] , um die DC-Spannung als primäre Messung auszuwählen. 3. Drücken Sie [Shift] > [Display] > 2nd Meas | OFF , um die sekundäre Messung zu aktivieren. Keysight EDU34450A Benutzerhandbuch...
  • Seite 67 4. Drücken Sie Meas > ACV, um AC-Spannung als sekundäre Messung auszuwählen. 5. Drücken Sie Range und Resolution , um den Messbereich und die Geschwindigkeit entsprechend anzupassen. Keysight EDU34450A Benutzerhandbuch...

  • Seite 68: Mathematische Operationen

    Sie auf [Null] , wenn der angezeigte Wert stabil ist, um die Anzeige auf null einzustellen. Bedienoperationen an der Frontplatte Drücken Sie auf [Null] , um die mathematische Nullfunktion zu aktivieren. Der Messwert wird als Null-Offset-Wert erfasst. Keysight EDU34450A Benutzerhandbuch...
  • Seite 69 Math > Null Offset Value . Wählen Sie den Um den Null-Offset-Wert zu verändern, drücken Sie gewünschten Wert mit den Pfeiltasten aus. Drücken Sie zum Abschluss [Enter ]. Zum Deaktivieren der Nullfunktion drücken Sie Null ON | Keysight EDU34450A Benutzerhandbuch...

  • Seite 70: Skalierung

    Der Messwert vor Anwendung der mathematischen Formel wird in der Sekundäranzeige angezeigt. Zur Änderung des dB-Referenzwerts drücken Sie dB Reference Value . Wählen Sie den gewünschten Wert mit den Pfeiltasten aus. Drücken Sie zum Abschluss [Enter ]. Keysight EDU34450A Benutzerhandbuch...
  • Seite 71 Ω , 800 Ω , 900 Ω , 1000 Ω , 1200 Ω oder 8000 Ω . Bedienoperationen an der Frontplatte [Shift] > [Null] | Math > Function Scaling > Scaling | OFF . Drücken Sie dann Scaling Function und Drücken Sie wählen Sie dBm, um die dBm-Skalierungsoperation zu aktivieren. Keysight EDU34450A Benutzerhandbuch...
  • Seite 72 Der Messwert vor Anwendung der mathematischen Formel wird in der Sekundäranzeige angezeigt. Zur Änderung des dBm-Referenzwerts drücken Sie dBm Reference Value . Wählen Sie den gewünschten Wert mit den Pfeiltasten aus. Zum Deaktivieren der dBm-Skalierungsoperation drücken Sie Scaling ON | Keysight EDU34450A Benutzerhandbuch...

  • Seite 73: Grenzwerte

    Die Grenzwerte und der Status werden unten in der Anzeige angezeigt. – PASS: Die abgelesenen Werte liegen innerhalb der festgelegten Grenzen. – FAIL-HI: Der abgelesene Wert liegt über der Obergrenze. – FAIL-LO: Der abgelesene Wert liegt unter der Untergrenze. Keysight EDU34450A Benutzerhandbuch...
  • Seite 74 | OFF . Bei jedem Übergang des Eingangswerts von PASS zu HIGH oder von PASS zu LOW oder beim direkten Übergang von HIGH zu LOW oder von LOW zu HIGH gibt das Gerät einen einzigen Signalton aus. Zum Deaktivieren der Grenzwert-Operation drücken Sie Limits ON | Keysight EDU34450A Benutzerhandbuch...

  • Seite 75: Statistik

    | OFF . Die Mindest-, Höchst- und Durchschnittswerte sowie die Anzahl der Abtastproben werden unten auf dem Display angezeigt. Um die Messwerte zu deaktivieren, drücken Sie Statistics ON | OFF Erfassung Das EDU34450A kann im Messmodus Kontinuierlich oder Datenprotokoll arbeiten. Kontinuierlich Beim Einschalten ist der Standard-Messmodus Continuous . Kontinuierliche Messwerte werden mit der schnellsten Rate, die für die ausgewählte Messkonfiguration möglich ist, erfasst.
  • Seite 76 Mit den Befehlen CONFigure und MEASure? wird die Triggerquelle automatisch auf IMMediate gesetzt. Eine vollständige Beschreibung und die Syntax für diese Befehle finden Sie im Dokument Programmierleitfaden für die Geräte der EDU33210-Serie von Keysight. Software-Triggerung (Bus-Triggerung) Die Software-Triggerung (Bus-Triggerung) kann nur über SCPI aktiviert werden.

  • Seite 77: Datenprotokollierung (Data Log)

    Messung durchzuführen. Eine vollständige Beschreibung und die Syntax für diese Befehle finden Sie im Dokument Programmierleitfaden für die Geräte der EDU33210-Serie von Keysight. Datenprotokollierung (Data Log) Der Data Log -Messmodus ist nur über die Frontplatte des Multimeters verfügbar. Der Data Log-Modus bietet eine Frontplatten-Benutzerschnittstelle, über die Sie die Datenprotokollierung im permanenten Speicher des Geräts...
  • Seite 78 Die Datenprotokollierung stoppt, nachdem die festgelegte Anzahl von Messwerten (Abtastzahl) erhoben wurde. Anzeige der protokollierten Messwerte Drücken Sie [Display] > View Log , um sich die protokollierten Messwerte anzeigen zu lassen. Es werden 12 Datenpunkte gleichzeitig angezeigt. Keysight EDU34450A Benutzerhandbuch...
  • Seite 79 Verwenden Sie die Pfeiltasten [Right] oder [Left] , um die nächste oder vorherige Seite anzuzeigen. Overview – Unter werden immer die nächsten 12 Datenpunkt angezeigt. – Wenn Sie auf Liste drücken, können Sie schrittweise durch die angezeigten Datenpunkte blättern. Keysight EDU34450A Benutzerhandbuch...
  • Seite 80 Keysight EDU34450A Benutzerhandbuch...
  • Seite 81 Sie können Daten von primären und sekundären Messungen protokollieren, wenn Sekundäranzeige aktiviert ist. Drücken Sie Primary | Secondary , um zwischen den Messwerten der primären (gelb) und sekundären Anzeige (blau) umzuschalten. Keysight EDU34450A Benutzerhandbuch...
  • Seite 82 Keysight EDU34450A Benutzerhandbuch...

  • Seite 83: Probe Hold

    Boxcar-Statistik des aktuellen Messwerts und der vorherigen Messwerte ab: Max (Messwert Messwert Messwert Messwert N–1 N–2 N–3 Min (Messwert Messwert Messwert Messwert N–1 N–2 N–3 Bedienoperationen an der Frontplatte [Shift] > [Acquire] | Probe Hold Drücken Sie Keysight EDU34450A Benutzerhandbuch...

  • Seite 84: Run/Stop

    – Durch Drücken von [Run/Stop] im Datenprotokollierungs-Messmodus wird die Datenprotokollierung nach Ablauf der festgelegten Verzögerung gestartet. – Die Datenprotokollierung stoppt nach Ablauf der festgelegten Dauer (Zeit oder Anzahl der Messwerte) oder nachdem Sie lange auf [Run/Stop] gedrückt haben. Keysight EDU34450A Benutzerhandbuch...

  • Seite 85: Dienstprogramm-Menü (Utility Menu)

    Das Utility -Menü bietet die folgenden Merkmale: Konfiguriert die E/A-Parameter für Fernoperationen Bietet Zugriff auf Selbsttest-, Kalibrier- und Sicherheitsfunktionen Legt die Benutzereinstellungen, die kontrollieren, wie Sie mit dem Gerät interagieren Zeigt Informationen bezüglich des Geräts an und ermöglicht Ihnen, alle aufgezeichneten Fehler anzuzeigen Keysight EDU34450A Benutzerhandbuch...

  • Seite 86: E/A-Konfigurationsmenü (I/O Config Menu)

    E/A-Konfigurationsmenü (I/O Config Menu) Im I/O Config Menu werden die E/A-Parameter für Fernoperationen über die LAN-Schnittstelle konfiguriert. Weitere Informationen finden Sie in Remoteschnittstellen-Verbindungen Konfiguration der Remoteschnittstellen. Geräteeinrichtungsmenü (Instrument Setup Menu) Instr. Setup bietet Zugriff auf Selbsttest-, Kalibrier- und Sicherheitsfunktionen. Keysight EDU34450A Benutzerhandbuch...
  • Seite 87 Self Test prüft, ob das Gerät ordnungsgemäß funktioniert. Dieser Selbsttest entspricht der *TST? SCPI-Abfrage, und Sie müssen die Eingänge des Geräts nicht entfernen, um den Test durchzuführen. Calibration greift auf die Kalibrierungsprozesse des Geräts zu. Weitere Informationen finden Sie unter „ Kalibrierungs-/Einstellungsverfahren “ im EDU34450A-Wartungshandbuch . Keysight EDU34450A Benutzerhandbuch...

  • Seite 88: Menü Benutzereinstellungen (User Settings Menu)

    Drücken Sie Lock , um das Gerät gegen versehentliche oder unbefugte Gerätekalibrierung zu sichern. Bei Auslieferung ab Werk ist das Gerät mit dem Sicherheitscode (Kalibrierungspasswort) EDU34450A gesichert. Für die Bedienung über die Frontplatte und den Remotebetrieb muss derselbe Sicherheitscode verwendet werden. Wenn Sie das Gerät über die Frontplatte sichern, müssen Sie denselben Code verwenden, um es über die...

  • Seite 89: Hilfe-Menü (Help Menu)

    Sommer- und Winterzeit. Stellen Sie Jahr, Monat, Tag, Stunde, Minuten und Sekunden mithilfe der Pfeiltasten an der Frontplatte ein. Hilfe-Menü (Help Menu) Help zeigt Informationen zu Ihrem Gerät an und ermöglicht Ihnen, die Fehler in der Fehlerwarteschlange anzuzeigen. Keysight EDU34450A Benutzerhandbuch...
  • Seite 90 About (Info) zeigt die IP-Adresse des Geräts, die Seriennummer und die Firmware-Version an. Scannen Sie den angezeigten QR-Code, um die zu diesem Gerät gehörige Dokumentation anzuzeigen. Error View (Fehleranzeige) zeigt alle Fehler in der Fehlerschlange an. Weitere Informationen finden Sie unter „SYSTem:ERRor?“ im the Programmierleitfaden für Geräte der EDU34450A-Serie . Keysight EDU34450A Benutzerhandbuch...

  • Seite 91: Store/Recall

    Systemfunktionen, kann an einem von fünf permanenten Speicherorten gespeichert und später abgerufen werden. – Informationen zum Remotebetrieb finden Sie im Abschnitt MEMory Untersystem und *SAV- und *RCL-Befehle im Programmierleitfaden für Geräte der EDU34450A-Serie von Keysight. Bedienoperationen an der Frontplatte Drücken Sie [Store/Recall] .
  • Seite 92 – Wählen Sie Store In , um zwischen den verfügbaren Optionen auszuwählen: Letzter Status 1 Status 2 Status Status 4 Status 5 oder – Drücken Sie Store , um den aktuellen Gerätestatus unter dem gewählten Speicherort zu speichern. Externe Speicherung eines Gerätestatus Keysight EDU34450A Benutzerhandbuch...
  • Seite 93 – Drücken Sie Select , um Ihre Auswahl zu bestätigen. – Drücken Sie Select File (Datei) | Pfad . Drücken Sie Browse , um das Verzeichnis des angeschlossenen externen USB-Laufwerks zu durchsuchen. Verwenden Sie die Pfeiltasten zum Navigieren. Keysight EDU34450A Benutzerhandbuch...
  • Seite 94 – Drücken Sie auf Delete , um die ausgewählte Datei zu löschen. – Drücken Sie Select , um Ihre Auswahl zu bestätigen. – Wählen Sie File Name , um einen Dateinamen anzugeben. – Drücken Sie Store , um den aktuellen Gerätestatus unter dem gewählten Speicherort zu speichern. Keysight EDU34450A Benutzerhandbuch...
  • Seite 95 , um den Instrumentenstatus auf einem angeschlossenen externen USB-Gerät zu speichern. – Wählen Sie Browse , um das Verzeichnis des angeschlossenen externen USB-Laufwerks zu durchsuchen. Verwenden Sie die Pfeiltasten zum Navigieren. – Drücken Sie Recall , um den Gerätestatus vom gewählten Speicherort abzurufen. Keysight EDU34450A Benutzerhandbuch...

  • Seite 96: Factory Default

    Power On (Einschalten) wählt den Zustand aus, der beim Einschalten geladen wird. Dies kann entweder der Status beim Ausschalten des Geräts über den Netzschalter ( Last ) oder der werkseitige Standardzustand ( Factory Default sein. Drücken Sie Set Power On , um Ihre ausgewählte Einschaltoption zu bestätigen ( Last Factory Default oder Keysight EDU34450A Benutzerhandbuch...

  • Seite 97: Benutzerkennzeichnung (User Label)

    Drücken Sie [Display] > User Label , um die auf der Benutzeroberfläche angezeigte Kennzeichnung zu ändern. Der Benutzerkennzeichnung wird als Zeichenfolge über die vorgesehenen Softkeys eingegeben. Die Benutzerkennzeichnung kann Buchstaben, Zahlen und Symbole ( _ - + = # % @ $ ( ) [ ] { } ~ ) enthalten. ). Keysight EDU34450A Benutzerhandbuch...
  • Seite 98 Drücken Sie auf Apply, um Ihre Änderungen zu speichern. Keysight EDU34450A Benutzerhandbuch...

  • Seite 99: Eigenschaften Und Spezifikationen

    4 Eigenschaften und Spezifikationen Die Eigenschaften und Spezifikationen des EDU34450A Digitalmultimeter mit 5½ Stellen entnehmen Sie bitte dem Datenblatt unter: https://www.keysight.com/us/en/assets/3120-1002/data-sheets/EDU34450A-5-5-Digit-Dual- Display-Digital-Multimeter.pdf. Keysight EDU34450A Benutzerhandbuch...

  • Seite 100: Übungseinheit Für Messungen

    AC-Effektivwertmessungen (True RMS) Sonstige primäre Messfunktionen Sonstige Quellen für Messfehler Mit dem Keysight EDU34450A-Digitalmultimeter mit 5½ Stellen können äußerst genaue Messungen vorgenommen werden. Zur Erzielung höchster Genauigkeit müssen Sie geeignete Schritte unternehmen, um potenzielle Messfehler auszuschließen. Dieses Kapitel enthält eine Beschreibung der häufigsten Messfehler sowie Vorschläge zu deren...

  • Seite 101: Zu Beachtende Punkte Bei Der Dc-Messung

    Im Idealfall ist das Multimeter von geerdeten Schaltkreisen vollständig isoliert. Allerdings gibt es, wie unten dargestellt, einen endlichen Widerstand zwischen dem LO-Eingangsanschluss des Geräts und der Erde. Dieser kann Fehler bei der Messung von niedrigen Spannungspegeln verursachen, die sich relativ zur Erde wie Schwebspannungen verhalten. Keysight EDU34450A Benutzerhandbuch...

  • Seite 102: Magnetschleifenbedingtes Rauschen

    Erde angeschlossen sind, wird eine Erdschleife erzeugt. Wie in der nachfolgenden Abbildung dargestellt, verursacht eine Spannungsdifferenz zwischen den beiden Erdungsreferenzpunkten (V ) einen ground Stromfluss durch die Messleitungen. Dadurch wird eine Rausch- und Gegenspannung (gewöhnlich netzleitungsbezogen) erzeugt, die der gemessenen Spannung hinzugefügt wird. Keysight EDU34450A Benutzerhandbuch...

  • Seite 103: Zu Beachtende Punkte Bei Der Messgeschwindigkeit

    Eingangssignal für eine Messung erfasst. Eine längere Apertur-Dauer ergibt eine bessere Auflösung; eine kürzere Apertur-Dauer ermöglicht schnellere Messungen. Zum Beispiel legt der schnelle Modus für DC- Spannungsmessungen eine spezifische Messperiode von 1 ms fest und basiert nicht auf der Stromleitungsfrequenz. Im Apertur-Modus ist keine Gegentaktunterdrückung verfügbar. Keysight EDU34450A Benutzerhandbuch...

  • Seite 104: Zu Beachtende Punkte Bei Sekundärmessungen

    DCV-Bereich von 1 V beträgt die Signalspitze Vpk 1,514 V und überschreitet somit den dynamischen ADC- Bereich von 1,2 V, was zu einem Fehler in der DC-Messung führt. Wählen Sie einen höheren DCV-Bereich von 10 V aus, um eine höhere Genauigkeit zu erzielen. Keysight EDU34450A Benutzerhandbuch...
  • Seite 105 Derselbe Messfehler tritt im DCV- und ACI-Doppelmodus auf und wird durch die sich aus der Reihenschaltung ergebende Bürdenspannung des Geräts verursacht. Keysight EDU34450A Benutzerhandbuch...

  • Seite 106: Spannung Und Strom Bei Doppelmessungen

    Informationen zur Beseitigung von Fehlern im Zusammenhang mit dem Prüfleitungswiderstand finden Sie unter Null. Reduzieren von Verlustleistungen Beim Messen von Widerständen für Temperaturmessungen (oder andere Widerstandskomponenten mit großen Temperaturkoeffizienten) muss berücksichtigt werden, dass über das Multimeter ein Teil der Leistung im zu Keysight EDU34450A Benutzerhandbuch...

  • Seite 107: Fehler Bei Messungen Von Hohen Widerständen

    Zur Widerstandsmessung gehört die Messung einer Spannung (E), die von einer bekannten Stromquelle über den Widerstand induziert wird. Von ungleichen Metallen verursachtes thermisches EMF kann zu einer parasitären Spannung im Messkreis (V führen. Das thermische EMF kann durch die Anschlüsse der Eingangsleitung oder intern im Widerstand R Keysight EDU34450A Benutzerhandbuch...

  • Seite 108: Ac-Effektivwertmessungen (True Rms)

    100 Ω , 1 kΩ und 10 kΩ ). AC-Effektivwertmessungen (True RMS) Auf Effektivwerte (True RMS) ansprechende Multimeter, wie das EDU34450A, messen das „Erwärmungspotential“ der angelegten Spannung. Die Verlustleistung in einem Widerstand ist proportional zum Quadrat der angelegten Spannung, und zwar unabhängig von der Wellenform des Signals. Dieses Gerät misst den Effektivwert (True RMS) für Spannung und Strom exakt, solange die Wellenform vernachlässigbare Energie oberhalb der effektiven...

  • Seite 109: Genauigkeit Des Teffektivwerts Und Hochfrequenzanteil Von Signalen

    AC+DC-Effektivwert (RMS) Die Wechselspannungs- und Wechselstromfunktionen (AC-Funktionen) des Geräts messen den AC-gekoppelten echten Effektivwert. Bei diesem Keysight-Messgerät wird nur der „Wärmewert“ der AC-Komponenten des Eingangssignals gemessen (während die DC-Komponenten unterdrückt werden). Wie in der oben stehenden Abbildung dargestellt, sind die AC-gekoppelten Werte und die AC+DC-Werte bei Sinus-, Dreieck- und Rechtecksignalen gleich, da diese Wellenformen keinen DC-Offset enthalten.
  • Seite 110 Multimeter enthalten gewöhnlich eine Tabelle zur Reduzierung des Scheitelfaktors, die für alle Frequenzen gilt. Der von EDU34450A verwendete Messalgorithmus ist von sich aus nicht scheitelfaktorempfindlich, weshalb eine solche Reduzierung nicht erforderlich ist. Wie im vorhergehenden Abschnitt erläutert, liegt der Schwerpunkt bei diesem Gerät auf der Einschätzung des Hochfrequenzanteils eines Signals, der sich oberhalb der Bandbreite des Geräts...

  • Seite 111: Wechselstromfilter

    Frequenz. Messfehler treten auch bei dem Versuch auf, die Frequenz (oder Periode) eines Eingangssignals nach einer Änderung der DC-Offset- Spannung zu messen. Sie müssen dem Geräte-Eingang Zeit geben, sich voll einzurichten, bevor Sie mit der Frequenzmessung beginnen. Keysight EDU34450A Benutzerhandbuch...

  • Seite 112: Messungen Der Dc-Stromstärke

    Strommessung zu erzielen. Nachdem Sie bei der Strommesssung mehr als 1 A angelegt haben, warten Sie einige Minuten für die Wärmeableitung, um bei weiteren Messungen eine höhere Genauigkeit zu erzielen. Kapazitätsmessungen Das Gerät führt Kapazitätsmessungen aus, indem es an den Kondensator, wie unten dargestellt, eine bekannte Stromstärke anlegt: Keysight EDU34450A Benutzerhandbuch...

  • Seite 113: Temperaturmessungen

    Thermistoren Halbleiter sind, ist ihr Temperaturbereich begrenzter – er liegt in der Regel zwischen -80 °C und 150 °C. Bei Thermistoren ist die Beziehung zwischen Temperatur und Widerstand in hohem Maße nichtlinear, weshalb ihre Umrechnungsalgorithmen komplexer sind. Keysight-Geräte verwenden die Hart-Steinhart-Gleichung, um genaue Umrechnungen zu erzielen.
  • Seite 114 Keysight EDU34450A Benutzerhandbuch...

  • Seite 115: Messungen Unterhalb Des Skalenendwerts

    Wechselspannungen über abgeschirmte Kabel auf das Gerät anlegen. Schließen Sie die Abschirmung an den LO-Eingang an. Sorgen Sie nach Möglichkeit dafür, dass das Gerät und die AC-Spannungsquelle an dieselbe Netzsteckdose angeschlossen sind. Reduzieren Sie unvermeidbare Erdungsschleifen so weit wie möglich. Eine Spannungsquelle Keysight EDU34450A Benutzerhandbuch...

  • Seite 116: Impulsmessfehler

    Durchschnittswert zu erhalten. Die Formel für den entsprechenden DC-Durchschnittswert eines Impulssignals wird nachstehend angegeben. Wobei f(x) der Funktion entspricht, die die Signalwellenform über den Zeitraum T darstellt. Fehler können auftreten, wenn das Impulssignal aufgrund einer Sättigung der Analog-Digital (ADC)- Betriebsspannung des Geräts in einem niedrigen Spannungsbereich gemessen wird. Keysight EDU34450A Benutzerhandbuch...
  • Seite 117 Die in diesem Handbuch enthaltenen Informationen können jederzeit ohne Vorankündigung geändert werden. © Keysight Technologies 2021 1. Ausgabe, Februar 2021 Gedruckt in Malaysia *EDU34450-90002* EDU34450-90004 www.keysight.com Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de...
