Montage- und Betriebsanleitung

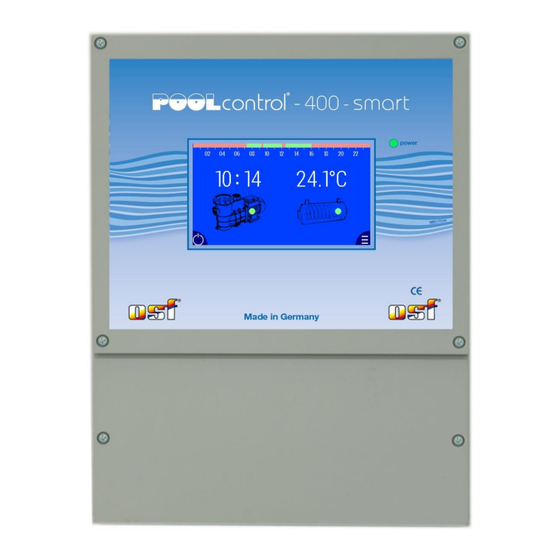

PC-400-smart
Technische Daten:
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Pumpe:
Heizung:
Schutzart:
Luftfeuchtigkeit:
Umgebungstemperatur:
mit Internet
Art. Nr. 310.000.1400
220mm x 285mm x 85mm
0-95% nicht kondensierend
230/400V 50Hz
ca.1,5VA
max. 3,0 kW (AC3)
max.0,4kW (AC3)
IP 40
0-40°C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OSF POOL control PC-400-smart
Inhaltszusammenfassung für OSF POOL control PC-400-smart
-
Seite 1: Technische Daten
Montage- und Betriebsanleitung PC-400-smart mit Internet Art. Nr. 310.000.1400 Technische Daten: Abmessungen: 220mm x 285mm x 85mm Betriebsspannung: 230/400V 50Hz Leistungsaufnahme der Steuerung: ca.1,5VA Schaltleistung: Pumpe: max. 3,0 kW (AC3) Heizung: max.0,4kW (AC3) Schutzart: IP 40 Luftfeuchtigkeit: 0-95% nicht kondensierend Umgebungstemperatur: 0-40°C... -
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung PC-400-smart Seite 2 (12) Inhaltsverzeichnis Technische Daten: ........................1 Inhaltsverzeichnis ........................2 Funktion ............................3 Sicherungen ..........................3 Elektrischer Anschluss ....................... 3 Kleinspannungsleitungen ......................4 Anschlussplan ..........................4 Bei Verwendung einer 400V-Drehstrom-Pumpe: ..............4 Bei Verwendung einer 230V-Wechselstrom-Pumpe: ............4 Anschluss an das Internet ...................... -
Seite 3: Funktion
Montage- und Bedienungsanleitung PC-400-smart Seite 3 (12) Funktion Filtersteuerung PC-400-smart ermöglicht das zeitabhängige Ein- und Ausschalten, sowohl einer 230V-Wechselstrom-Filterpumpe als auch einer 400V-Drehstrom-Filterpumpe. Die PC-400-smart ist mit einem modernen Touch-Display ausgestattet, in dem sich folgende Funktionen einstellen lassen: a) Die Anlage kann ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch nicht allpolig vom Netz getrennt! b) Der Filterbetrieb kann auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) umgestellt werden. -
Seite 4: Kleinspannungsleitungen
Montage- und Bedienungsanleitung PC-400-smart Seite 4 (12) Kleinspannungsleitungen Kleinspannungsleitungen dürfen nicht gemeinsam mit Drehstrom- oder Wechselstrom-leitungen in einem Kabelkanal verlegt werden. Die Verlegung von Kleinspannungsleitungen in der Nähe von Drehstrom- oder Wechselstromleitungen ist generell zu vermeiden. Anschlussplan Bei Verwendung einer 400V-Drehstrom-Pumpe: Bei Verwendung einer 230V-Wechselstrom-Pumpe: Diese Steuerung ist für den Anschluss einer Filterpumpe mit Drehzahlregelung nicht geeignet. -
Seite 5: Anschluss An Das Internet
Informationen über den Netzwerkanschluss, die Verbindung zum Internet und die Bedienung des integrierten Webservers finden Sie im Internet unter folgender Adresse: https://osf.de/download/documents/documents.php?device=PC-400-smart Temperatur-Regelung Die elektronische Temperaturregelung und der Temperaturfühler sind aufeinander abgeglichen. Falls der Fühler oder das Steuergerät einzeln ausgewechselt werden, ist ein neuer Abgleich durchzuführen. -
Seite 6: Elektronischer Motorschutz
Montage- und Bedienungsanleitung PC-400-smart Seite 6 (12) Elektronischer Motorschutz Die Filterpumpe wird durch einen elektronischen Motorschutz vor Beschädigung durch Überlastung geschützt. Dazu muss der Motorschutz auf den Nennstrom der Filterpumpe (siehe Typenschild der Pumpe) eingestellt sein. Falls der Nennstrom der Filterpumpe nicht bekannt ist, kann der Motorschutz nach folgendem Verfahren eingestellt werden: Schaltfläche betätigen, um das Hauptmenü... -
Seite 7: Bedienung
Montage- und Bedienungsanleitung PC-400-smart Seite 7 (12) Bedienung Touch – Display Zeitschaltuhr Solltemperatur Uhrzeit Wasser Filterpumpe Heizung Hauptmenü EIN/ AUS Betriebsart: grün = EIN grau = AUS = Störung Ein- und Ausschalten der PC-400-smart Schaltfläche betätigen, um das Gerät einzuschalten. Schaltfläche betätigen, um das Gerät auszuschalten. -
Seite 8: Betriebsart Der Heizung Ändern
Montage- und Bedienungsanleitung PC-400-smart Seite 8 (12) Betriebsart der Heizung ändern Durch Betätigen der Schaltfläche „Heizung“ lassen sich die Betriebsarten EIN/ AUTO/ AUS auswählen. Dauerbetrieb der Heizung AUTO Temperaturregelung Kein Heizungsbetrieb Schaltfläche betätigen, um in den Startbildschirm zurückzukehren. -
Seite 9: Einstellungen Im Hauptmenü Ändern
Montage- und Bedienungsanleitung PC-400-smart Seite 9 (12) Einstellungen im Hauptmenü ändern betätigen, um das „Hauptmenü“ zu öffnen. Es Schaltfläche lassen sich folgende Informationen abrufen bzw. Einstellungen vornehmen: - Systeminfo - Sprache - Temperaturabgleich - Motorschutz - Zeiteinstellungen - Netzwerkeinstellungen Systeminfo abrufen Schaltfläche „Systeminfo“... -
Seite 10: Motorschutz Einstellen
Montage- und Bedienungsanleitung PC-400-smart Seite 10 (12) Motorschutz einstellen Schaltfläche „Motorschutz“ betätigen. Durch Betätigung der Pfeiltasten wird der Auslösestrom des elektronischen Motorschutzes auf den Nennstrom der Filterpumpe (sh. Typenschild der Pumpe) eingestellt Um in das „Hauptmenü“ zurückzukehren, Schaltfläche betätigen. Zeiteinstellungen ändern Schaltfläche „Zeiteinstellungen“... -
Seite 11: Netzwerkeinstellungen Ändern
Montage- und Bedienungsanleitung PC-400-smart Seite 11 (12) Netzwerkeinstellungen ändern Schaltfläche „Netzwerkeinstellungen“ betätigen. Menü „Netzwerkeinstellungen“ können folgende Einstellungen durch betätigen der Schaltfläche geändert werden: - Kommunikationsserver benutzen - IP-Adresse automatisch - LAN-PIN ändern angewählt abgewählt betätigen, um in das „Hauptmenü“ Schaltfläche zurückzukehren. -
Seite 12: Kombination Pc-400-Smart Mit Nr-12-Trs-2 Und Eurotronik-10
Montage- und Bedienungsanleitung PC-400-smart Seite 12 (12) Kombination PC-400-smart mit NR-12-TRS-2 und EUROTRONIK-10 Auffangbehältersteuerung mit Mit Internet-Anschluss Rückspülsteuerung Elektrodensatz 5-fach für Für den - Server EUROTRONIK - 10 Schwimmbäder mit Überlaufrinne Änderungen vorbehalten! April 21...
