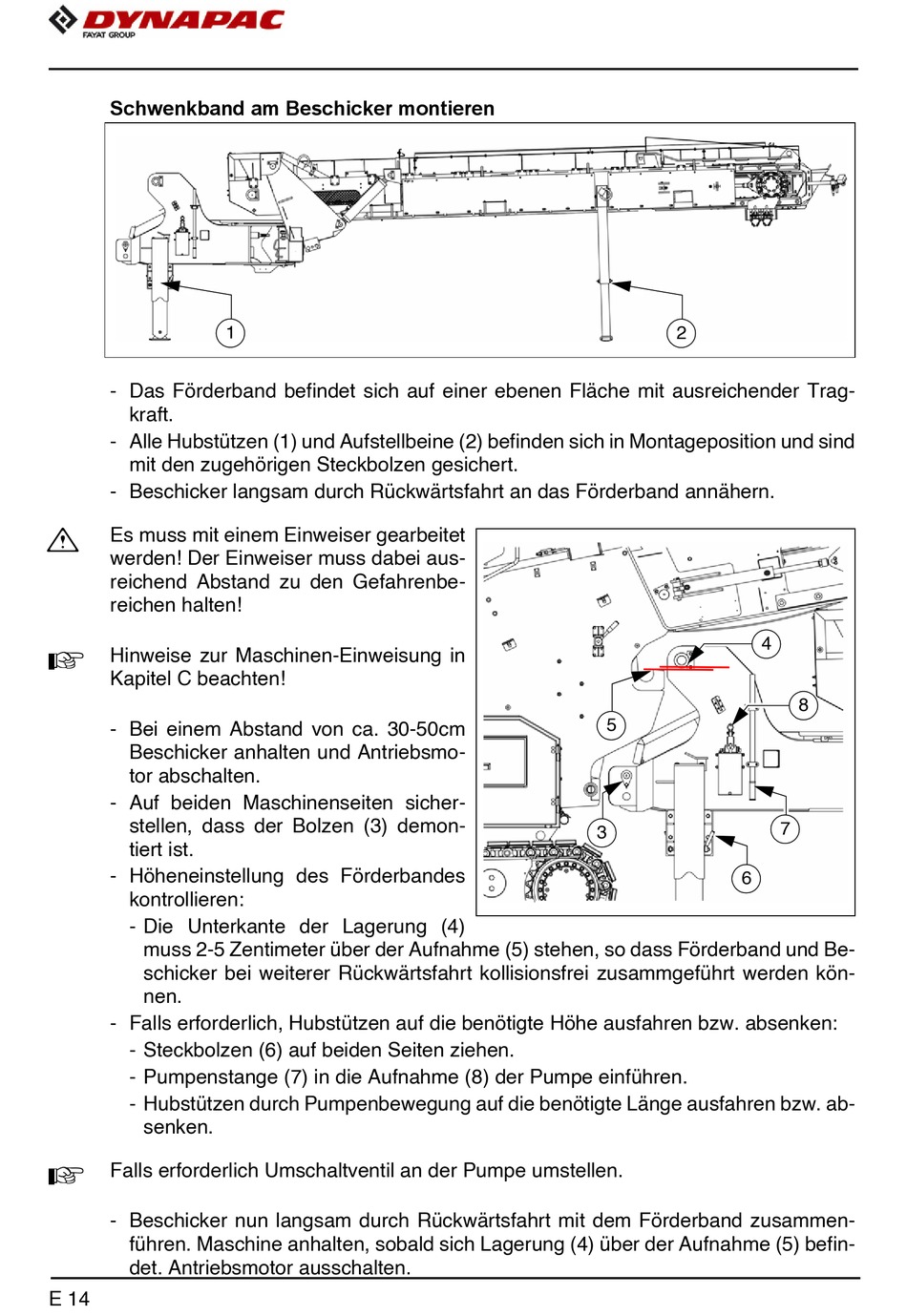

Schwenkband am Beschicker montieren
- Das Förderband befindet sich auf einer ebenen Fläche mit ausreichender Trag-
kraft.
- Alle Hubstützen (1) und Aufstellbeine (2) befinden sich in Montageposition und sind
mit den zugehörigen Steckbolzen gesichert.
- Beschicker langsam durch Rückwärtsfahrt an das Förderband annähern.
m
Es muss mit einem Einweiser gearbeitet
werden! Der Einweiser muss dabei aus-
reichend Abstand zu den Gefahrenbe-
reichen halten!
Hinweise zur Maschinen-Einweisung in
A
Kapitel C beachten!
- Bei einem Abstand von ca. 30-50cm
Beschicker anhalten und Antriebsmo-
tor abschalten.
- Auf beiden Maschinenseiten sicher-
stellen, dass der Bolzen (3) demon-
tiert ist.
- Höheneinstellung des Förderbandes
kontrollieren:
- Die Unterkante der Lagerung (4)
muss 2-5 Zentimeter über der Aufnahme (5) stehen, so dass Förderband und Be-
schicker bei weiterer Rückwärtsfahrt kollisionsfrei zusammgeführt werden kön-
nen.
- Falls erforderlich, Hubstützen auf die benötigte Höhe ausfahren bzw. absenken:
- Steckbolzen (6) auf beiden Seiten ziehen.
- Pumpenstange (7) in die Aufnahme (8) der Pumpe einführen.
- Hubstützen durch Pumpenbewegung auf die benötigte Länge ausfahren bzw. ab-
senken.
Falls erforderlich Umschaltventil an der Pumpe umstellen.
A
- Beschicker nun langsam durch Rückwärtsfahrt mit dem Förderband zusammen-
führen. Maschine anhalten, sobald sich Lagerung (4) über der Aufnahme (5) befin-
det. Antriebsmotor ausschalten.
E 14
1
2
4
5
3
6
8
7
