Abmessungen - ABB RELION REX640 Installations-Handbuch

2NGA000074 D
8.3
REX640
Installations-Handbuch

Abmessungen

B
C
GUID-F2F41580-05C9-4AC1-8DAB-CFD94F0D545A V1 DE-DE

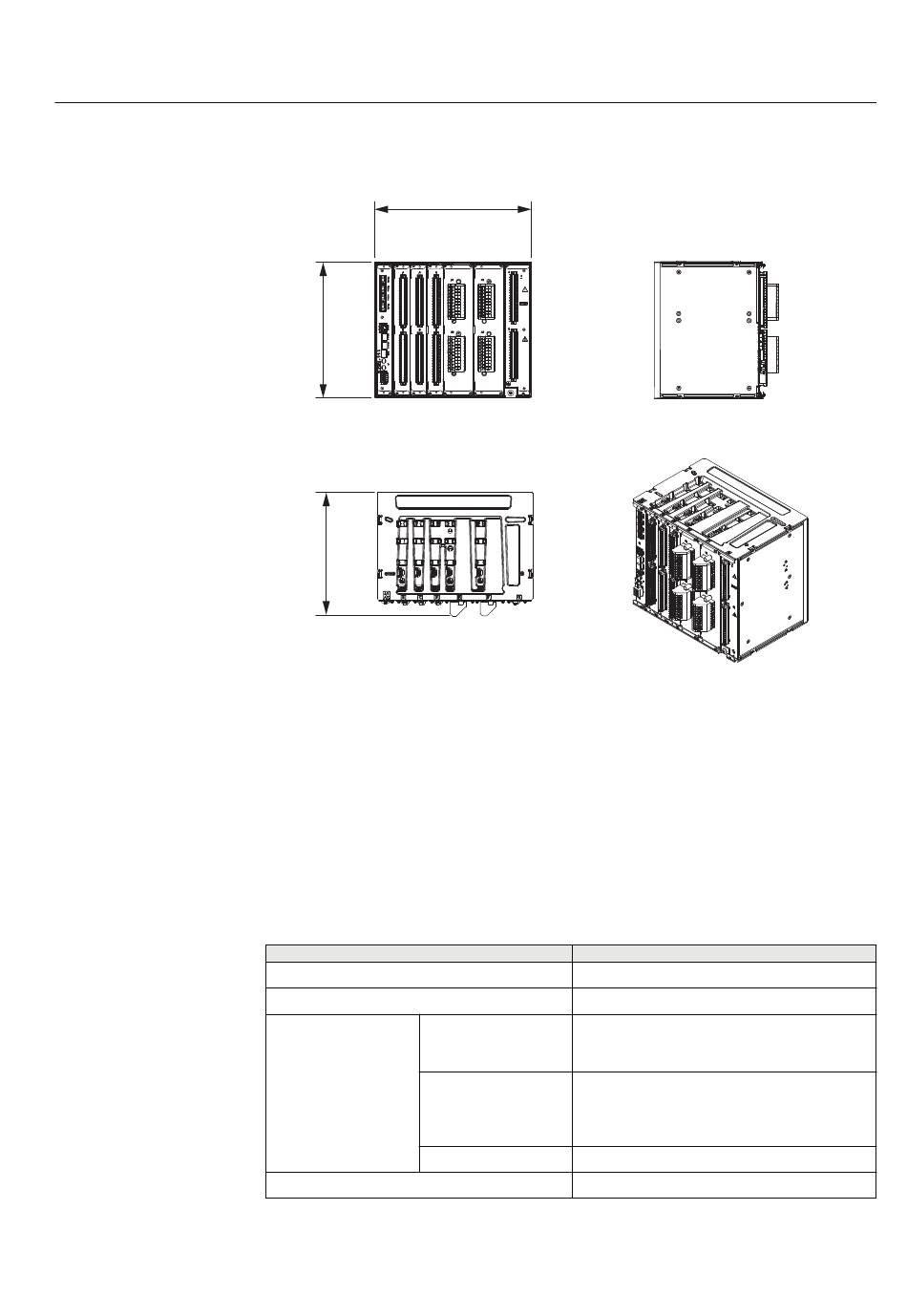

Abb. 69: REX640 Hauptabmessungen
A 304,0 mm
B 264,8 mm
C 242,2 mm mit Strom-/Spannungswandler-Klemmverschraubung
254,1 mm mit Stromwandler-/Spannungswandler-Ringkabelschuh-Anschlüssen
274,0 mm mit Erdungsschiene
Tabelle 7: Abmessungen des Relais
Beschreibung
Breite:
Höhe:
Tiefe: Mit Klemmverschrau‐
bung für Strom-/Span‐
nungswandler
Mit Ringkabelschuh-
Anschlüssen für
Strom-/Spannungs‐
wandler
Mit Erdungsschiene
Gewicht/Box
A
Wert
304,0 mm
264,8 mm
242,2 mm
254,1 mm
274,0 mm
6,9...8,8 kg
Abschnitt 8
Technische Daten
87
