oder wenn die folgende Situation eintritt und Sie von der IBM Unterstützungs-
funktion entsprechend angewiesen werden:
v Sie können keine Verbindung zum Netz herstellen, obwohl das Kabel ange-
schlossen ist und die Anzeige für den Verbindungsstatus leuchtet.
v Die bernsteinfarbene Anzeige am Netzteilmodul leuchtet.
v Wenn Sie versuchen, alle Ethernet-Anschlüsse am Modul aufzulisten, werden
nicht alle Anschlüsse in der Liste aufgeführt:
– Beim Ausführen des Befehls netif status.
– Klicken Sie in der Benutzerschnittstelle auf Appliance → Einstellungen →
Ethernet-Schnittstellen.
Sie müssen die Appliance ausschalten, bevor Sie das Ethernet-Modul ersetzen.
Gehen Sie wie folgt vor, um ein Ethernet-Modul zu ersetzen:
v Wenn die Appliance nicht ausgeschaltet ist, schalten Sie sie aus, indem Sie den
Netzschalter an der Vorderseite der Appliance drücken. Die Fehleranzeige an der
Vorderseite der Appliance darf nicht leuchten.
v Ziehen Sie alle Netzkabel ab.
v Greifen Sie die blaue Verriegelung und ziehen Sie sie nach außen.
v Ziehen Sie den Hebel zu sich hin, um die Ethernet-Module herauszuziehen, wie
in Abb. 18 dargestellt.

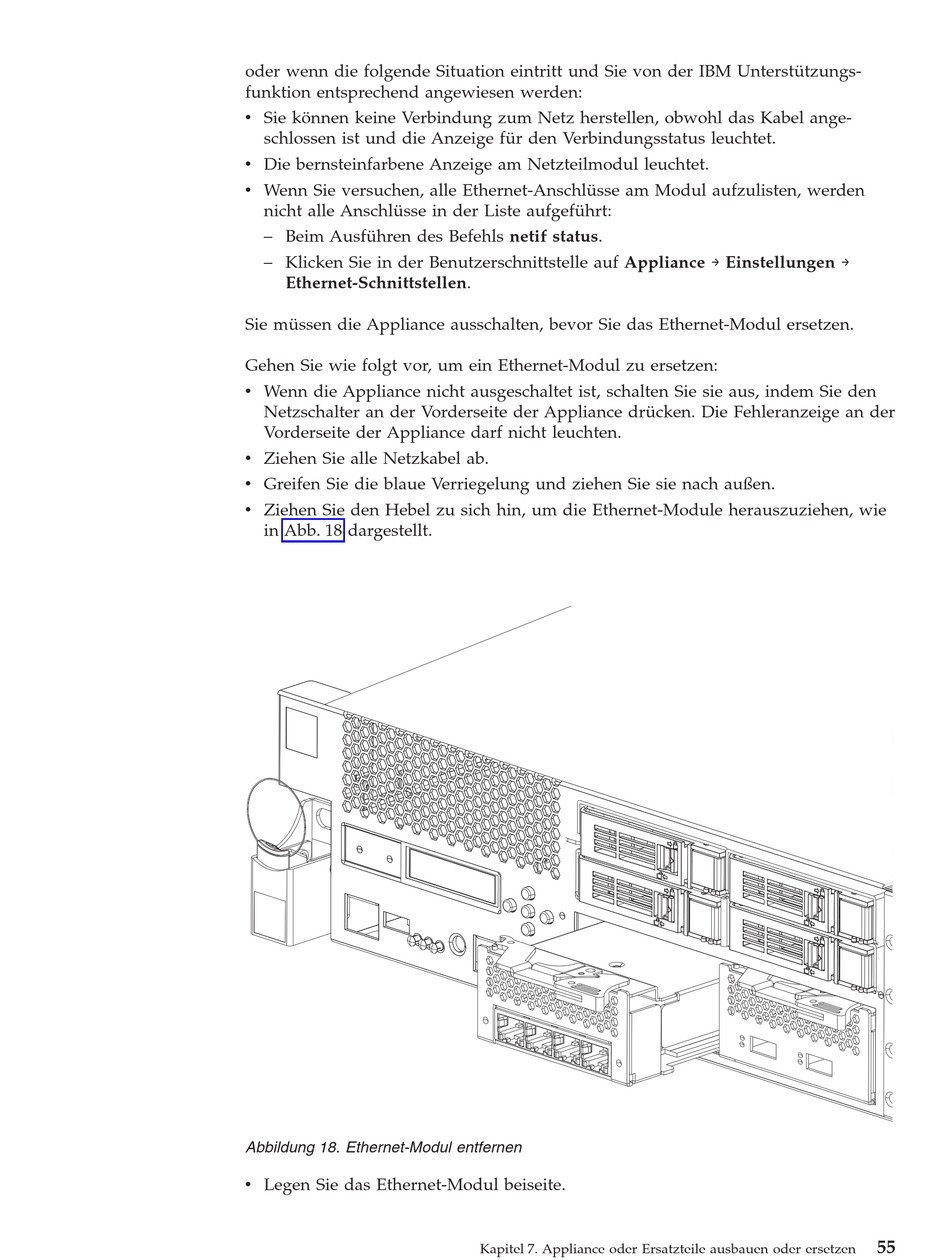

Abbildung 18. Ethernet-Modul entfernen
v Legen Sie das Ethernet-Modul beiseite.
Kapitel 7. Appliance oder Ersatzteile ausbauen oder ersetzen
55
