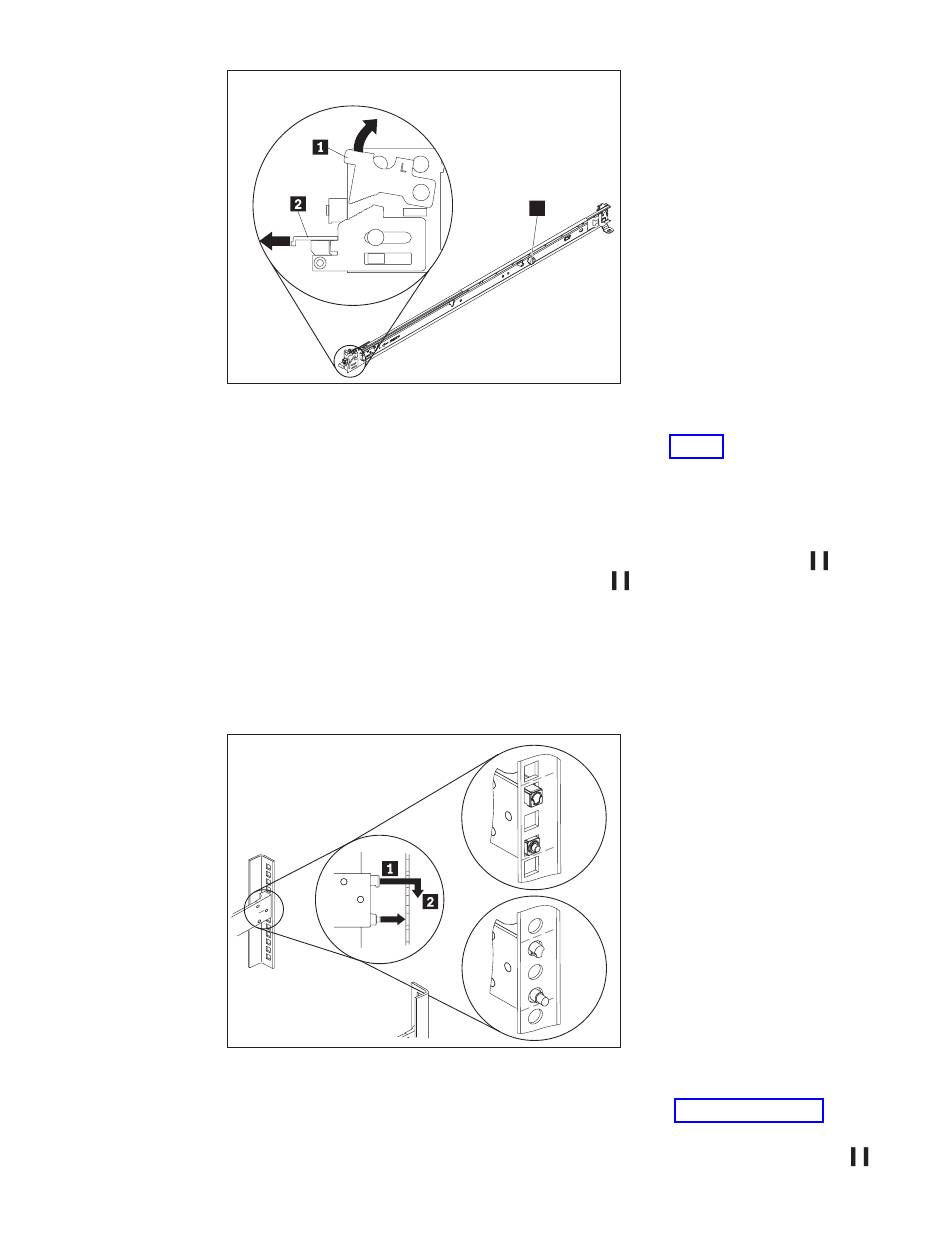

Abbildung 6. Ansicht der Schienen
2. Installieren Sie das hintere Ende der Schienen, wie in Abb. 7 dargestellt, wie
Abbildung 7. Hinteres Ende der Schienen installieren
3. Installieren Sie das vordere Ende der Schienen, wie in Abb. 8 auf Seite 19 dar-
18
WebSphere DataPower XC10 Appliance: Typen 7199-92X: Installations- und Benutzerhandbuch
folgt:
a. Richten Sie von der Vorderseite des Gehäuserahmens aus die drei Kontakt-
stifte an der Rückseite der Schiene an den drei Bohrungen im ausgewählten
U-Bereich an der Rückseite des Gehäuserahmens aus.
b. Schieben Sie die Schienen mit den Kontaktstiften in die Bohrungen 1 und
sichern Sie sie, indem Sie die Verrieglung 2 nach unten drücken, bis sie
einrastet.
Anmerkungen:
1) Achten Sie bei der Installation einer 2U-Appliance darauf, die Schienen
unten im 2U-Bereich des Gehäuserahmens zu installieren.
Rückseite
Gehäuserahmen
gestellt.
a. Ziehen Sie die Schiene nach vorne und setzen Sie die zwei Kontaktstifte 1
an der Vorderseite der Schiene in die beiden unteren Bohrungen im U-Be-
reich an der Vorderseite des Gehäuserahmens ein.
3
