LCD-Modul
Die Vorderseite der Appliance verfügt ü ber ein LCD-Modul mit einem LCD-Bild-
schirm und fünf Menüknöpfen. Der LCD-Bildschirm stellt Informationen zum Mo-
delltyp und der Buildnummer der Appliance bereit. Die Menüknöpfe weisen je-
doch keine Funktion auf.

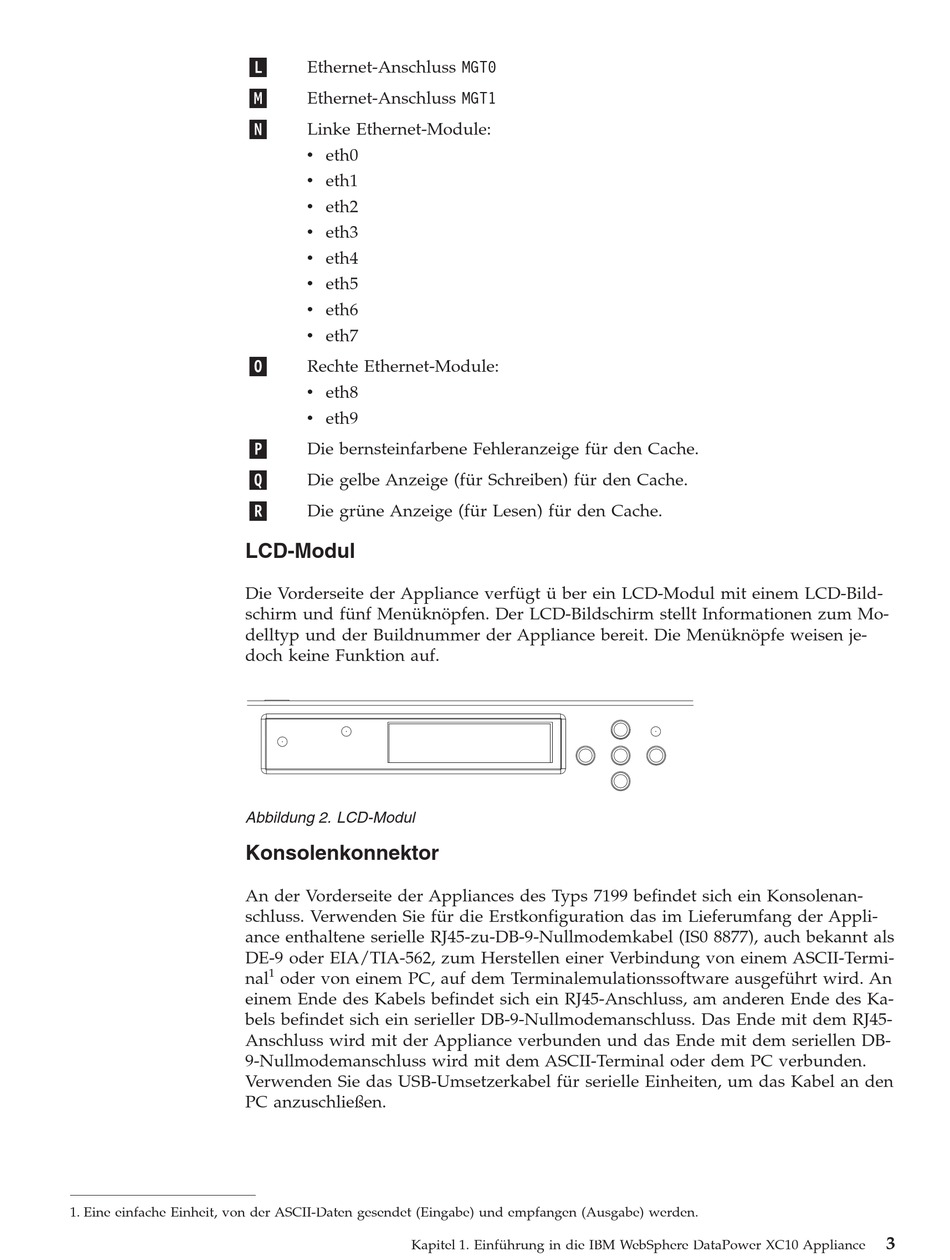

Abbildung 2. LCD-Modul
Konsolenkonnektor
An der Vorderseite der Appliances des Typs 7199 befindet sich ein Konsolenan-
schluss. Verwenden Sie für die Erstkonfiguration das im Lieferumfang der Appli-
ance enthaltene serielle RJ45-zu-DB-9-Nullmodemkabel (IS0 8877), auch bekannt als
DE-9 oder EIA/TIA-562, zum Herstellen einer Verbindung von einem ASCII-Termi-
nal
einem Ende des Kabels befindet sich ein RJ45-Anschluss, am anderen Ende des Ka-
bels befindet sich ein serieller DB-9-Nullmodemanschluss. Das Ende mit dem RJ45-
Anschluss wird mit der Appliance verbunden und das Ende mit dem seriellen DB-
9-Nullmodemanschluss wird mit dem ASCII-Terminal oder dem PC verbunden.
Verwenden Sie das USB-Umsetzerkabel für serielle Einheiten, um das Kabel an den
PC anzuschließen.
1. Eine einfache Einheit, von der ASCII-Daten gesendet (Eingabe) und empfangen (Ausgabe) werden.
L
Ethernet-Anschluss MGT0
M
Ethernet-Anschluss MGT1
N
Linke Ethernet-Module:
v eth0
v eth1
v eth2
v eth3
v eth4
v eth5
v eth6
v eth7
O
Rechte Ethernet-Module:
v eth8
v eth9
P
Die bernsteinfarbene Fehleranzeige für den Cache.
Q
Die gelbe Anzeige (für Schreiben) für den Cache.
R
Die grüne Anzeige (für Lesen) für den Cache.
1
oder von einem PC, auf dem Terminalemulationssoftware ausgeführt wird. An
Kapitel 1. Einführung in die IBM WebSphere DataPower XC10 Appliance
3
