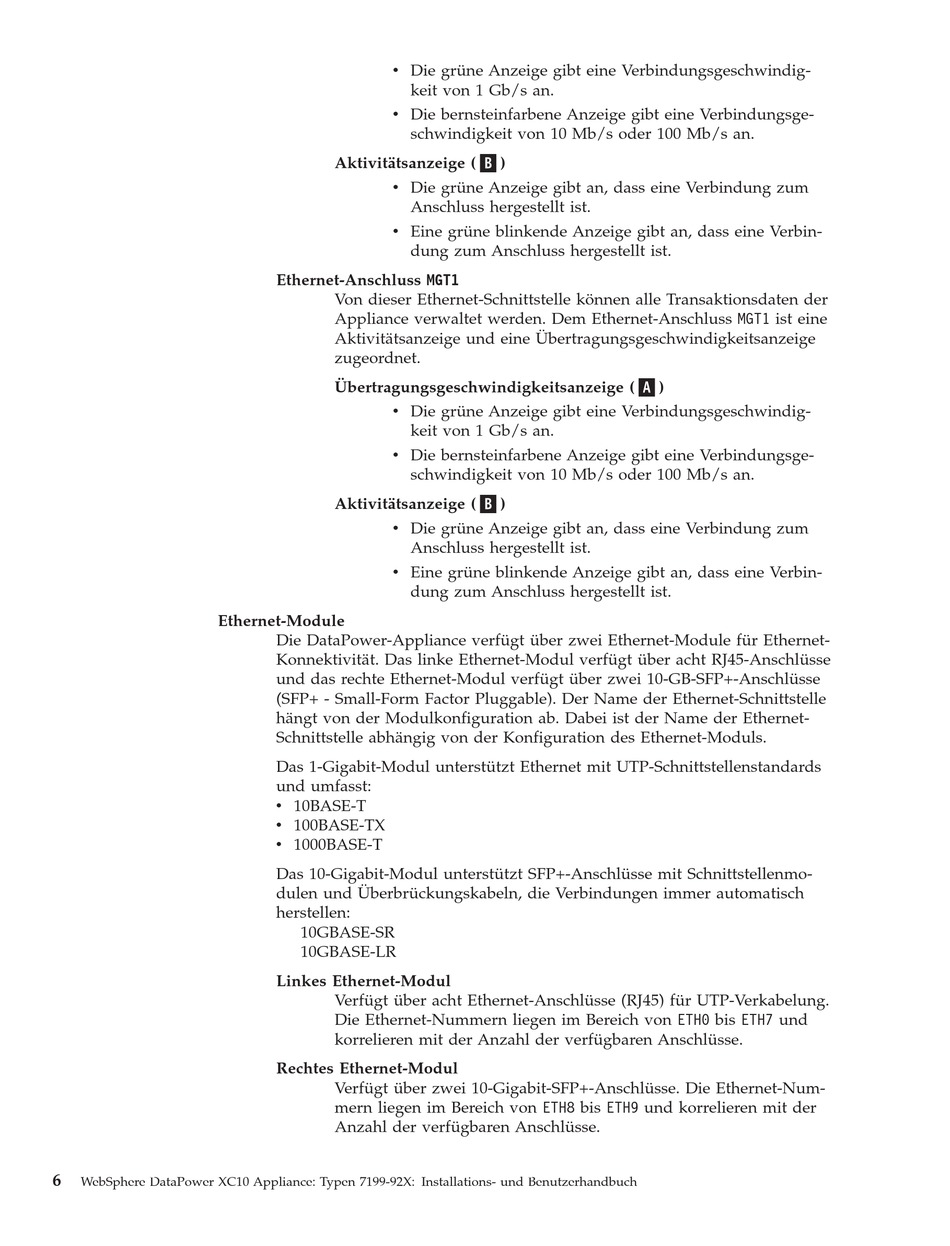

Ethernet-Module
6
WebSphere DataPower XC10 Appliance: Typen 7199-92X: Installations- und Benutzerhandbuch
v Die grüne Anzeige gibt eine Verbindungsgeschwindig-
keit von 1 Gb/s an.
v Die bernsteinfarbene Anzeige gibt eine Verbindungsge-
schwindigkeit von 10 Mb/s oder 100 Mb/s an.
Aktivitätsanzeige ( B )
v Die grüne Anzeige gibt an, dass eine Verbindung zum
Anschluss hergestellt ist.
v Eine grüne blinkende Anzeige gibt an, dass eine Verbin-
dung zum Anschluss hergestellt ist.
Ethernet-Anschluss MGT1
Von dieser Ethernet-Schnittstelle können alle Transaktionsdaten der
Appliance verwaltet werden. Dem Ethernet-Anschluss MGT1 ist eine
Aktivitätsanzeige und eine Übertragungsgeschwindigkeitsanzeige
zugeordnet.
Übertragungsgeschwindigkeitsanzeige ( A )
v Die grüne Anzeige gibt eine Verbindungsgeschwindig-
keit von 1 Gb/s an.
v Die bernsteinfarbene Anzeige gibt eine Verbindungsge-
schwindigkeit von 10 Mb/s oder 100 Mb/s an.
Aktivitätsanzeige ( B )
v Die grüne Anzeige gibt an, dass eine Verbindung zum
Anschluss hergestellt ist.
v Eine grüne blinkende Anzeige gibt an, dass eine Verbin-
dung zum Anschluss hergestellt ist.
Die DataPower-Appliance verfügt über zwei Ethernet-Module für Ethernet-
Konnektivität. Das linke Ethernet-Modul verfügt über acht RJ45-Anschlüsse
und das rechte Ethernet-Modul verfügt über zwei 10-GB-SFP+-Anschlüsse
(SFP+ - Small-Form Factor Pluggable). Der Name der Ethernet-Schnittstelle
hängt von der Modulkonfiguration ab. Dabei ist der Name der Ethernet-
Schnittstelle abhängig von der Konfiguration des Ethernet-Moduls.
Das 1-Gigabit-Modul unterstützt Ethernet mit UTP-Schnittstellenstandards
und umfasst:
v 10BASE-T
v 100BASE-TX
v 1000BASE-T
Das 10-Gigabit-Modul unterstützt SFP+-Anschlüsse mit Schnittstellenmo-
dulen und Überbrückungskabeln, die Verbindungen immer automatisch
herstellen:
10GBASE-SR
10GBASE-LR
Linkes Ethernet-Modul
Verfügt über acht Ethernet-Anschlüsse (RJ45) für UTP-Verkabelung.
Die Ethernet-Nummern liegen im Bereich von ETH0 bis ETH7 und
korrelieren mit der Anzahl der verfügbaren Anschlüsse.
Rechtes Ethernet-Modul
Verfügt über zwei 10-Gigabit-SFP+-Anschlüsse. Die Ethernet-Num-
mern liegen im Bereich von ETH8 bis ETH9 und korrelieren mit der
Anzahl der verfügbaren Anschlüsse.
