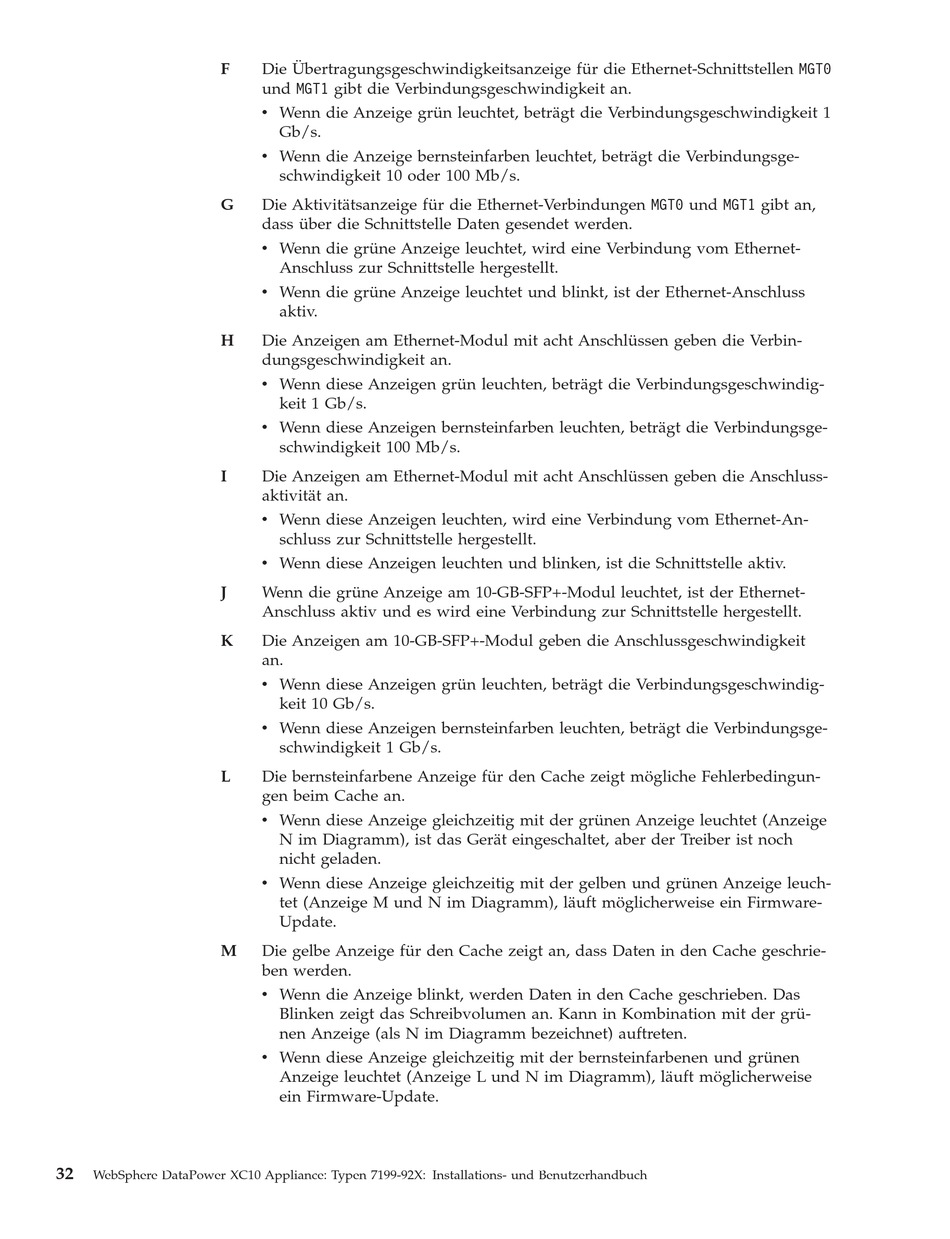

WebSphere DataPower XC10 Appliance: Typen 7199-92X: Installations- und Benutzerhandbuch
Die Übertragungsgeschwindigkeitsanzeige für die Ethernet-Schnittstellen MGT0
und MGT1 gibt die Verbindungsgeschwindigkeit an.
v Wenn die Anzeige grün leuchtet, beträgt die Verbindungsgeschwindigkeit 1
Gb/s.
v Wenn die Anzeige bernsteinfarben leuchtet, beträgt die Verbindungsge-
schwindigkeit 10 oder 100 Mb/s.
Die Aktivitätsanzeige für die Ethernet-Verbindungen MGT0 und MGT1 gibt an,
dass über die Schnittstelle Daten gesendet werden.
v Wenn die grüne Anzeige leuchtet, wird eine Verbindung vom Ethernet-
Anschluss zur Schnittstelle hergestellt.
v Wenn die grüne Anzeige leuchtet und blinkt, ist der Ethernet-Anschluss
aktiv.
Die Anzeigen am Ethernet-Modul mit acht Anschlüssen geben die Verbin-
dungsgeschwindigkeit an.
v Wenn diese Anzeigen grün leuchten, beträgt die Verbindungsgeschwindig-
keit 1 Gb/s.
v Wenn diese Anzeigen bernsteinfarben leuchten, beträgt die Verbindungsge-
schwindigkeit 100 Mb/s.
Die Anzeigen am Ethernet-Modul mit acht Anschlüssen geben die Anschluss-
aktivität an.
v Wenn diese Anzeigen leuchten, wird eine Verbindung vom Ethernet-An-
schluss zur Schnittstelle hergestellt.
v Wenn diese Anzeigen leuchten und blinken, ist die Schnittstelle aktiv.
Wenn die grüne Anzeige am 10-GB-SFP+-Modul leuchtet, ist der Ethernet-
Anschluss aktiv und es wird eine Verbindung zur Schnittstelle hergestellt.
Die Anzeigen am 10-GB-SFP+-Modul geben die Anschlussgeschwindigkeit
an.
v Wenn diese Anzeigen grün leuchten, beträgt die Verbindungsgeschwindig-
keit 10 Gb/s.
v Wenn diese Anzeigen bernsteinfarben leuchten, beträgt die Verbindungsge-
schwindigkeit 1 Gb/s.
Die bernsteinfarbene Anzeige für den Cache zeigt mögliche Fehlerbedingun-
gen beim Cache an.
v Wenn diese Anzeige gleichzeitig mit der grünen Anzeige leuchtet (Anzeige
N im Diagramm), ist das Gerät eingeschaltet, aber der Treiber ist noch
nicht geladen.
v Wenn diese Anzeige gleichzeitig mit der gelben und grünen Anzeige leuch-
tet (Anzeige M und N im Diagramm), läuft möglicherweise ein Firmware-
Update.
Die gelbe Anzeige für den Cache zeigt an, dass Daten in den Cache geschrie-
ben werden.
v Wenn die Anzeige blinkt, werden Daten in den Cache geschrieben. Das
Blinken zeigt das Schreibvolumen an. Kann in Kombination mit der grü-
nen Anzeige (als N im Diagramm bezeichnet) auftreten.
v Wenn diese Anzeige gleichzeitig mit der bernsteinfarbenen und grünen
Anzeige leuchtet (Anzeige L und N im Diagramm), läuft möglicherweise
ein Firmware-Update.
