Montage

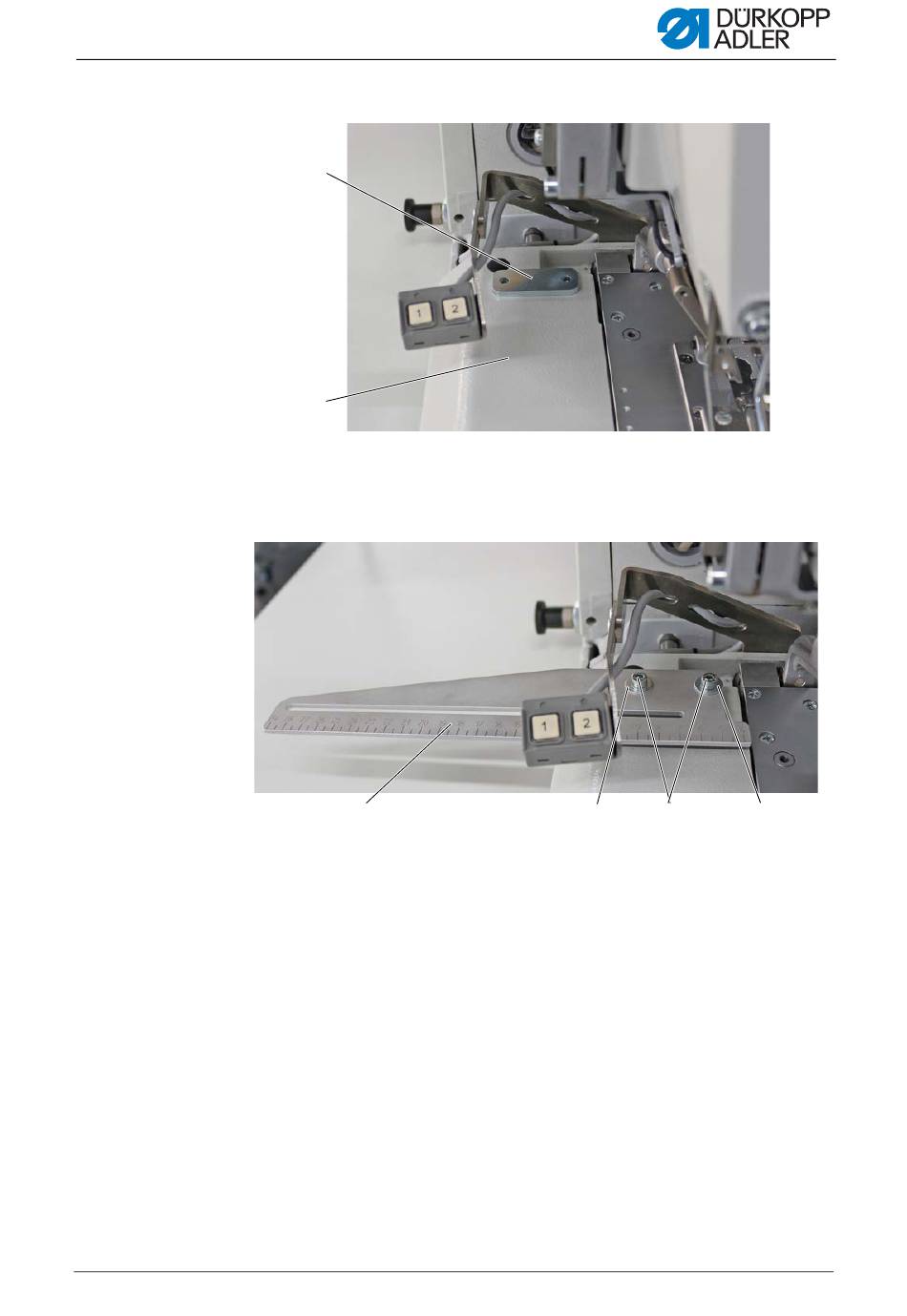

Abb. 3: Anschlag montieren (2)
(3) - Lasche
3. Lasche (3) auf die Bohrungen der Stofftragplatte (4) legen.
Abb. 4: Anschlag montieren (3)
(5) - Platte
(6) - Scheiben
4. Platte (5) mit 2 Schrauben (7) und Scheiben (6) festschrauben.
Zusatzanleitung 581 - 00.0 - 11/2020
③
④
⑤
(4) - Stofftragplatte
⑥
⑦
(7) - Schrauben
⑥
5
