Minimal- und Maximalwerte
10.2 Minimal- und Maximalwerte zurücksetzen
Vorgehen bei Modulvariante mit 20 byte Ausgangsdaten
Minimal- und Maximalwerte für alle 3 Phasen zurücksetzen
1. Wählen Sie in Byte 2 die Kategorien der Minimal- und Maximalwerte aus, die Sie
zurücksetzen wollen.
– Setzen Sie Bit 0 für Spannung und Frequenz.
– Setzen Sie Bit 1 für Strom und Leistungsfaktor.
– Setzen Sie Bit 2 für Wirkleistung.
– Setzen Sie Bit 3 für Blindleistung.
– Setzen Sie Bit 4 für Scheinleistung.
– Setzen Sie Bit 5 für Wirkenergie
– Setzen Sie Bit 6 für Blindenergie
– Setzen Sie Bit 7 für Scheinenergie

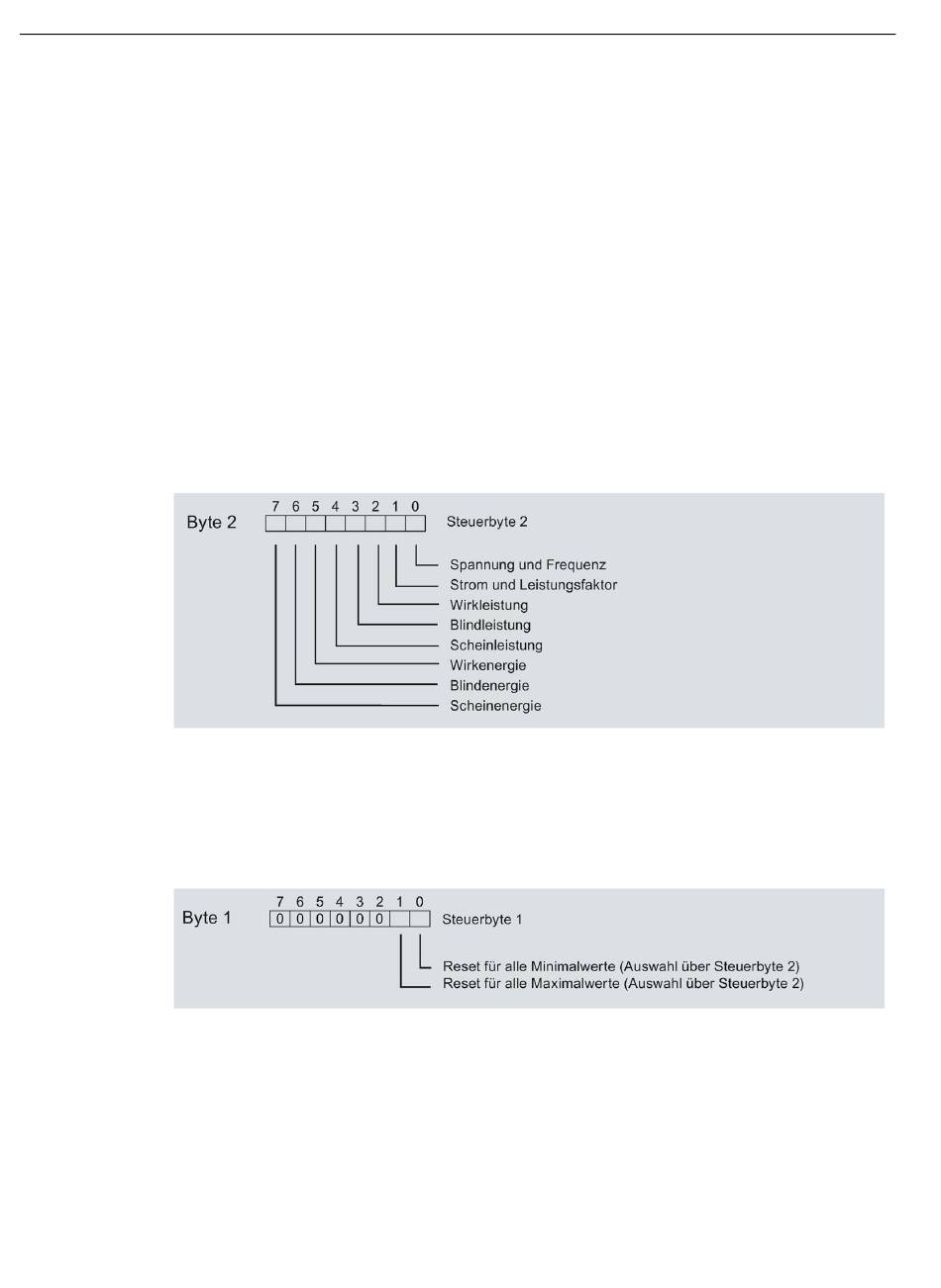

Bild 10-1
2. Setzen Sie in Byte 1 das Reset-Bit 0 für Minimalwerte bzw. das Reset-Bit 1 für Maximalwerte.
Bei einem Flankenwechsel der Reset-Bits von 0 auf 1 setzt das Modul die ausgewählten
Minimal- bzw. Maximalwerte für alle 3 Phasen zurück, die Sie zuvor in Byte 2 ausgewählt
haben.
Bild 10-2
