Die Vorgehensweise ist sinngemäß, wie in "Startwerte für Energie- und Überlaufzähler für alle
3 Phasen übernehmen" beschrieben.

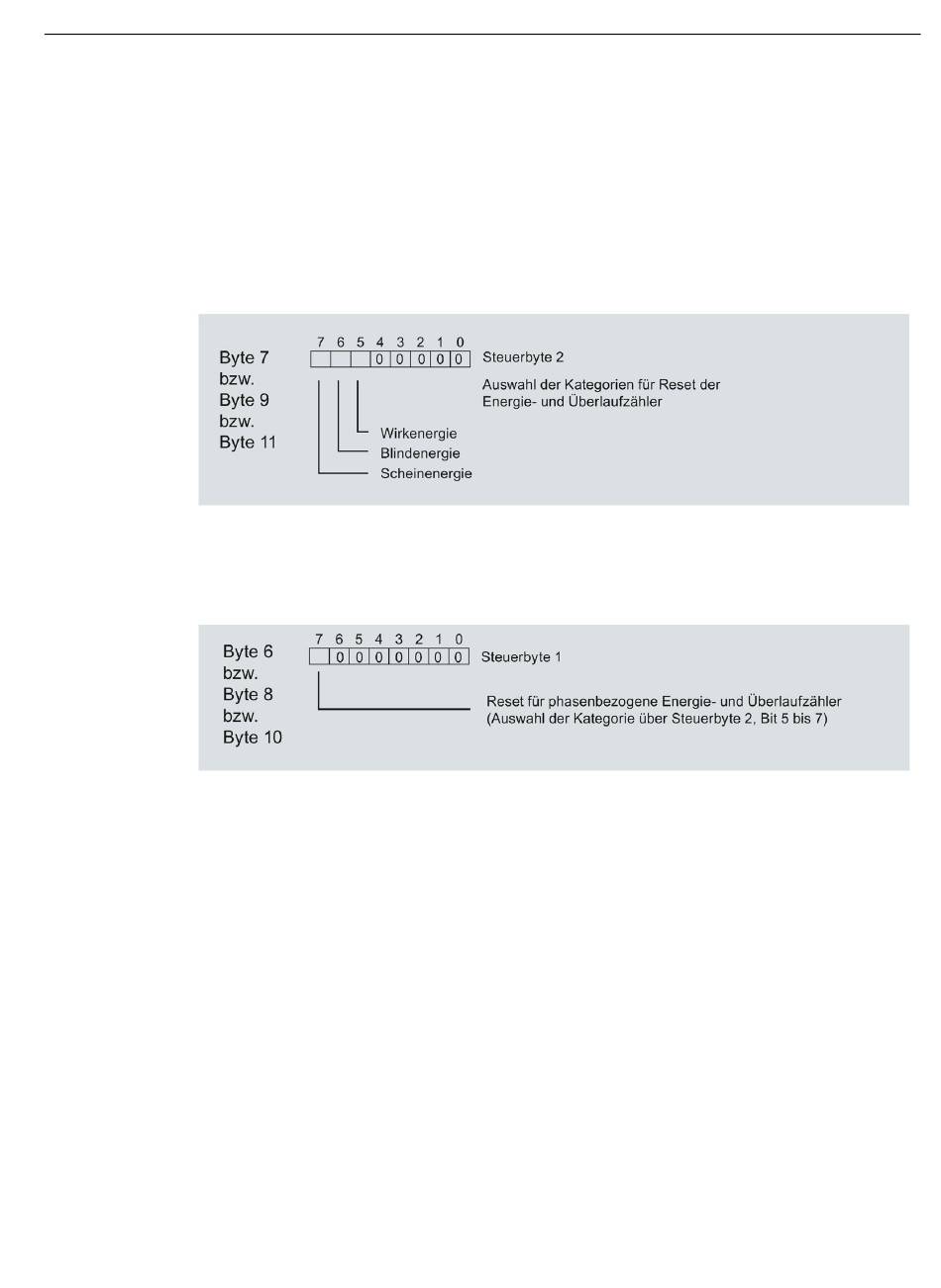

1. Wählen Sie in den Bytes 7, 9 und 11 der Ausgangsdaten die Kategorien aus, für die Sie
phasenbezogene Startwerte übernehmen wollen.
– Setzen Sie Bit 5 für die Zähler der Wirkenergien.
– Setzen Sie Bit 6 für die Zähler der Blindenergien.
– Setzen Sie Bit 7 für die Zähler der Scheinenergien.
Bild 7-5
2. Setzen Sie in den Bytes 6, 8 und 10 der Ausgangsdaten die Reset-Bits (Bit 7) für die
phasenbezogenen Startwerte.
Bild 7-6
Bei einem Flankenwechsel des phasenbezogenen Reset-Bits von 0 -> 1 setzt das Modul die
zuvor in den Bytes 7, 9 und 11 ausgewählten Energie- und Überlaufzähler auf ihre
Startwerte zurück.
Analogeingabemodul AI Energy Meter 480VAC/CT HF (6ES7134-6PA00-0CU0)
Gerätehandbuch, 03/2021, A5E42674841-AC
7.2 Startwerte für Energie- und Überlaufzähler vorbesetzen und übernehmen
Auswahl der Kategorie
Reset-Bit für phasenbezogene Energie- und Überlaufzähler
Energiezähler
63
