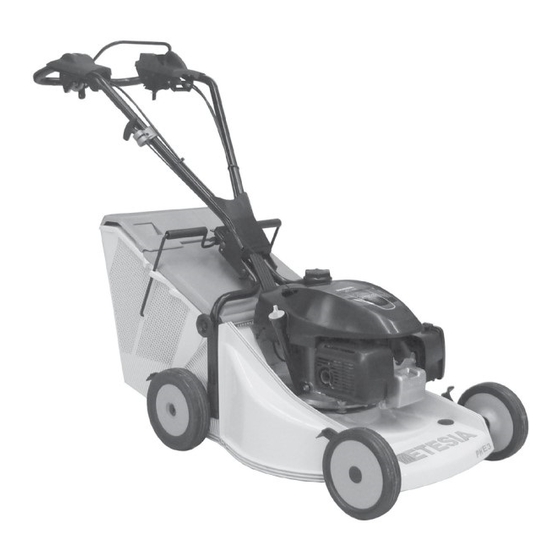

- Seite 1 Original Vor Gebrauch aufmerksam lesen Bedienungsanleitung PHE3 - PHTS3...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1• Sicherheitsvorschriften ..................................3 2• Erläuterung der Piktogramme ................................5 3• Beschreibung ......................................7 4• Abbildungen ......................................8 5• Technische Daten ....................................11 6• Vorbereitung und Übernahmen ................................12 7• Bedienungsanleitung .................................... 12 8• Wartung ........................................ 13 9• Längere stilllegung - Überwinterung ..............................15 10•... -
Seite 3: Sicherheitsvorschriften
BEVOR SIE IHREN MÄHER BENUTZEN • Ihrer eigenen Sicherheit zuliebe prüfen Sie, bevor Sie den Mäher Sie haben sich für einen ETESIA Mäher entschieden. benutzen, ob alle Sicherheitsaufkleber gemäß der Betriebsanleitung Dieses Gerät wurde mit großer Sorgfalt hergestellt und soll Ihnen am Gerät angebracht sind. -
Seite 4: Wartung Und Lagerung
Vertrauen Sie alle wichtigen Reparaturen einem zugelasse- (auch wenn das Modell es ermöglicht). nen ETESIA Reparaturdienst an, da die Techniker über die für die • Stellen Sie den Motor vor jedem Handgriff am Gerät ab. Reparatur des Motors erforderlichen Werkzeuge verfügen. -
Seite 5: Erläuterung Der Piktogramme
2• ERLÄUTERUNG DER PIKTOGRAMME - SICHERHEIT Dieses Piktogramm wird in der Betriebsanleitung benutzt, Die Abgase sind giftig und enthalten Kohlen- um alle für die Benutzersicherheit relevanten Abschnitte zu monoxid ein sehr gefährliches und geruchloses kennzeichnen. Gas. Lassen Sie den Motor nicht in einem geschlossenen Raum laufen. - Seite 6 2• ERLÄUTERUNG DER PIKTOGRAMME - BEDIENUNG • ANTRIEBSSTEUERUNGSHEBEL (PHTS) - Der Fahrantrieb wird eingeschaltet wenn der Antriebshebel gegen den Holm gedrückt wird. - Wird dieser losgelassen, kommt der Mäher zum Stillstand. • MOTORBREMSE EINSCHALTEN 1 - Sicherheitshebel gegen den Lenker drücken. 2 - Betätigung des Starters zum An- springen des Motors = Schneid- messer rotiert...
-
Seite 7: Beschreibung
3• BESCHREIBUNG 1. Sicherheitshebel (Motorbremse) 10. Einstellhebel der Schnitthöhe (an jedem Rad) 2. Antriebssteuerungshebel (PHTS) 11. Luftfilter 3. Anlassergriff 12. Benzintankdeckel 4. Korbfüllanzeige 13. Knopf + Schraube (Einstellung der Lenkerhöhe) 5. Schutzklappe (Deflektor) 14. Zündkerze 6. Fangkorb 15. Benzinhahn 7. Schraube + Mutter (schwenkbare Befestigung des Lenkers) 16. -
Seite 8: Abbildungen
4• ABBILDUNGEN MAXI 15°... - Seite 9 4• ABBILDUNGEN...
- Seite 10 4• ABBILDUNGEN ≤ 2 mm 0,70 - 0,80...
-
Seite 11: Technische Daten
NGK BPR5ES - Normalsockel Ø 14 mm - Länge des Gewindes 19 mm Elektrodenabstand 0,7 - 0,8 mm Messersicherung Sicherheitsscheibe Messerstop Motorbremse Messer ETESIA Art. Nr. PZ46E Schnittbreite 46 cm Schnitthöheneinstellung 25, 33, 45, 60, 75, 88 mm Jedes Rad einzeln verstellbar Raumbedarf (LxBxH) Eingeklappte Lenkstange :... -
Seite 12: Vorbereitung Und Übernahmen
6• VORBEREITUNG UND ÜBERNAHMEN LENKER a) Alle verspritzen Teile sehr gründlich reinigen. b) Die Maschine nur wieder starten wenn Sie ganz sicher sind dass • Oberen Teil des Lenkers umklappen, dabei auf die richtige Anord- auf dem Mäher keine Kraftstoffreste mehr verbleiben. nung der Steuerungskabel achten und Befestigungsschraube auf- Das Benzin ist leicht entzündbar. -
Seite 13: Mähen Mit Fangkorb Einsetzen Des Fangkorbes
7• BEDIENUNGSANLEITUNG MÄHEN MIT FANGKORB Wenn Sie an Hängen mähen, sollten Sie sehr vorsichtig sein und beim Richtungswechsel aufpassen. Das Mähen starker EINSETZEN DES FANGKORBES Abhänge ist untersagt. Halten Sie das Mähschema für Hangflächen ein (Abbildung 1). Das Einsetzen darf nur bei ausgeschaltetem Motor vorgenom- men werden. - Seite 14 Tauschen Sie das Filterelement (C) aus, wenn es extrem gen zum Motor. schmutzig ist. • Nur für diesen Mäher vorgesehene original- ETESIA Messer verwen- • Setzen Sie das Filterelement (C) sowie den Deckel (A) des Luftfilters den (ref PZ46E).
-
Seite 15: Transport
• Damit sich kein Rost bildet, die Motorventile durch vorsichtiges Zie- - Starten Sie den Motor. hen des Startergriffes schließen, bis Gegendruck spürbar ist. Bes- • Sie können diese Wartungsarbeiten natürlich auch ihrem ETESIA treichen Sie die Stellen, die rosten können, mit einer dünnen Schicht Vertragshändler anvertrauen. -
Seite 16: Gängige Reparaturen - Pannen Und Abhilfe
Wir geben nachfolgend einige einfache Methoden zum Auffinden der Ursachen von Störungen und Vorschläge zur Abhilfe. Wenn ein Fehler trotz allem nicht behoben werden kann, so empfehlen wir, mit einer zugelassenen ETESIA Reparaturwerkstatt in Verbindung zu treten (Eine Liste kann auf Anfrage von ETESIA F - 67165 WISSEMBOURG bezogen werden). -
Seite 17: Übersichtstabelle Für Periodische Wartungsarbeiten
11• ÜBERSICHTSTABELLE FÜR PERIODISCHE WARTUNGSARBEITEN Vor dem Durchführen irgendwelcher Arbeiten unter dem Mähwerk ist der Zündkerzenstecker abzuziehen. ALLE 25 ALLE 50 VOR JEDEM ß BESTANDTEIL ANMERKUNGEN REGELMÄ MÄHEN STUNDEN STUNDEN Öl Ölstand überprüfen Ölwechsel * Notwendig für Garantiean- spruch Kerze Reinigen - Einstellen alle Alle 250 Stunden austau- 100 Stunden... -
Seite 18: Garantie
Teile verwenden. Die kostenlos ersetzten Teile müssen Benutzers (Privat-Grundstück, Zweitwohnsitz, Wiese). in jedem Fall an den Händler und von ihm an ETESIA zurückgegeben - Profi-Gebrauch: entgeltliche oder unentgeltliche Nutzung von ETESIA werden. Sie bleiben Eigentum von ETESIA. ETESIA behält sich das Geräten durch nicht auf Grünflächen spezialisierte Unternehmen*... -
Seite 20: Eu-Konformitätserklärung
Einsatz außerhalb von Gebäuden bestimmt sind Weiter garantieren wir, dass der Rasenmäher vom Typ PRO46, Referenzen PHE3 und PHTS3, den Anforderungen der Richtlinie 2000/14/ EU in Bezug auf Schallemissionen an die Umwelt gerecht wird und während der Produktion interne Kontrollverfahren durchläuft, wobei die Auswertung der technischen Unterlagen und regelmäßige Kontrollen von einer zugelassenen Einrichtung, der CETIM, F- 60304 SENLIS CEDEX... - Seite 21 Bitte frankieren ETESIA SERVICE GARANTIE 13 rue de l'Industrie 67165 WISSEMBOURG CEDEX France...
-
Seite 22: Garantiekarte
Wir bitten Sie diese Garantie-Karte ausgefüllt an ETESIA zurück zu schicken. MODEL: SERIEN- NUMMER : GARANTIE-KARTE KÄUFER NAME __________________________ Vorname __________________________ Straße ___________________________ Postleitzahl ________________________ Ort ______________________________ Land _____________________________ Tel. Nr. __________________________ Gekauft am _____ _____ 20___ Monat Jahr @ Email : __________________________________________________________ □...
