MONTAGE DER TRENNSCHEIBE.

(Gebohrte Blätter mit einem Durchmesser von
20/22,2/25,4 mm)
WARNUNG: Trennen Sie die Maschine immer von der
Netzquelle, bevor Sie eine Trennscheibe entfernen oder
anbringen.
• Stellen Sie sicher, dass Maschinendorn und
Scheibenflansche sauber und frei von Staub und
Verschmutzungen sind.
• Stellen Sie sicher, dass die auf der Scheibe gekennzeichnete
Drehrichtung der Drehrichtung auf dem Maschinenschutz
entspricht.

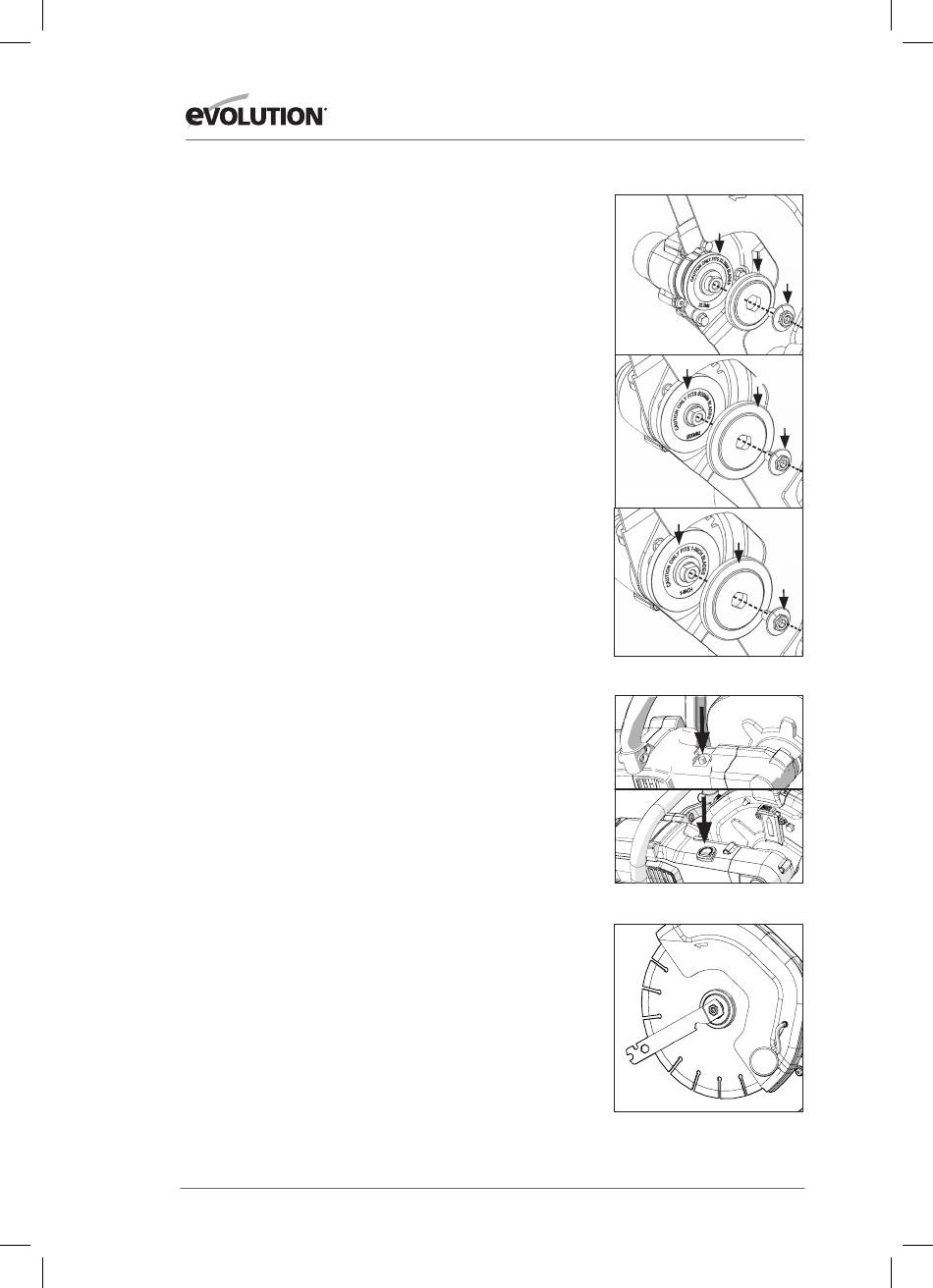

• Installieren Sie den Klingenflansch (a) an der Innenseite der
Klinge. (Abb. 1)
• Installieren Sie die Scheibe unter Beachtung der
Drehrichtungspfeile.
• Installieren Sie den äußeren Scheibenflansch (b) und setzen
Sie die Dornschraube (c) in den Dorn der Maschine ein.
(Abb. 1)
Alle Maschinen:
• Drücken Sie auf die Dornverriegelung, um den Dorn der
Maschine zu sperren. (Abb. 2)
• Ziehen Sie die Dornschraube mit dem im Lieferumfang
enthaltenen Multifunktionswerkzeug an. (Abb. 3)
• Lassen Sie den Dornsperrknopf los.
• Drehen Sie die Scheibe vorsichtig von Hand und prüfen
Sie, ob sie sicher und korrekt auf den Scheibenflanschen
positioniert ist und sich frei drehen lässt.

ENTFERNEN DER TRENNSCHEIBE

(Alle Maschinen von Evolution)
• Drücken Sie auf die Dornverriegelung, um den Dorn der
Maschine zu sperren.
• Lösen und entfernen Sie die Dornschraube mit dem
mitgelieferten Mutlifunktionswerkzeug.
• Ziehen Sie die äußere Unterlegscheibe und den
Scheibenflansch heraus.
• Entfernen Sie die Scheibe.
• Entfernen Sie gegebenenfalls den inneren Scheibenflasch
zur Inspektion und/oder Reinigung.
www.evolutionpowertools.com
R230/255
UK/EU/USA/AUS
Ø22.2MM/ Ø7/8"
R300
UK/EU/AUS
Ø22.2/20MM
R300
USA
Ø1"
Abb . 1
R300/300+
Abb
. 2
Abb
. 3
38
a
b
c
a
b
c
a
b
c
R230/255
