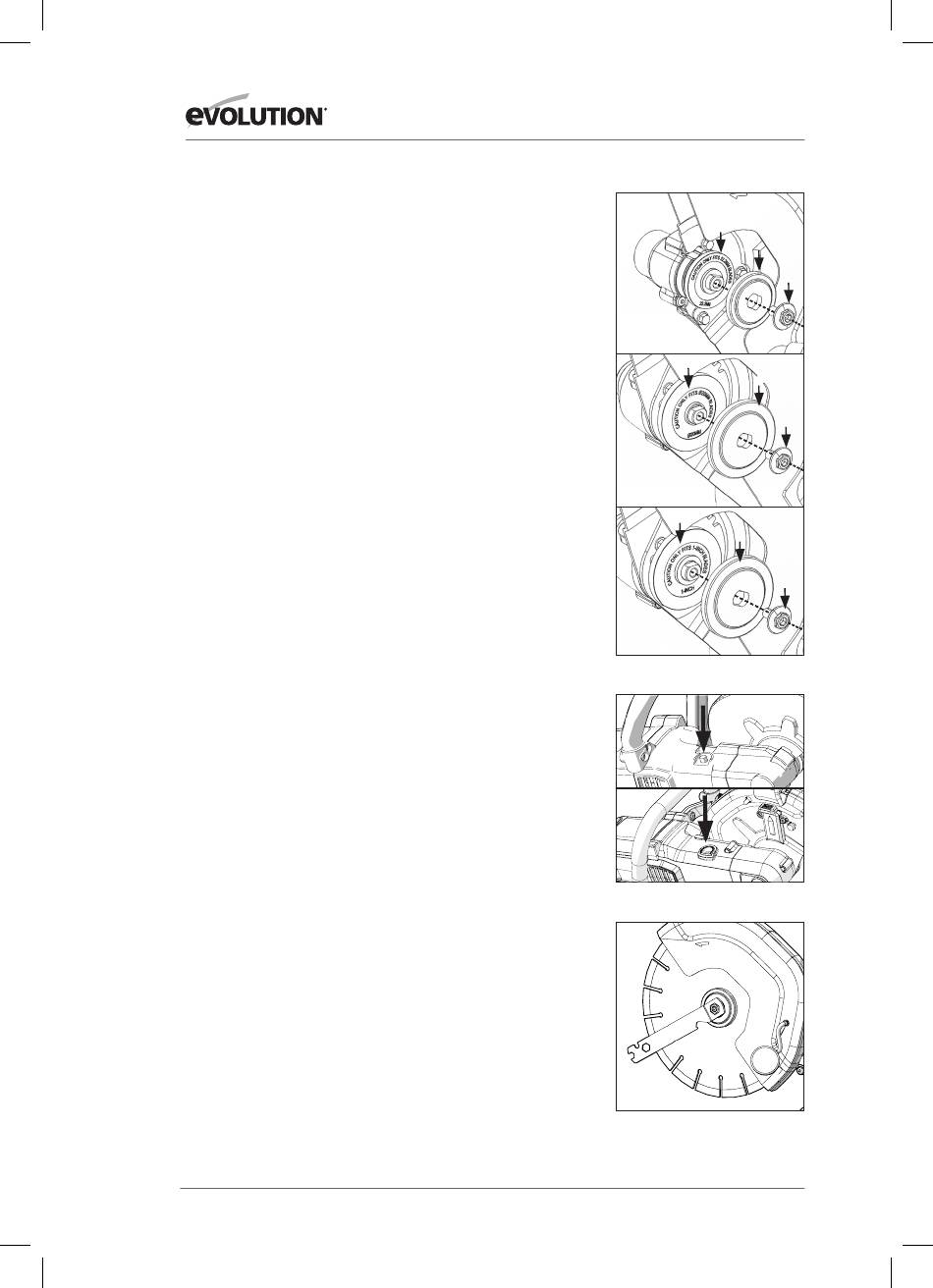

MONTAŻ OSTRZA TNĄCEGO.
(ostrza z otworem o średnicach Ø20 mm, Ø22,2 mm i Ø25,4 mm)
OSTRZEŻENIE: Przed podjęciem czynności instalacji lub
wyjęcia ostrza należy zawsze odłączyć urządzenie od źródła
zasilania.
• Upewnić się, że trzpień i kołnierze są czyste i wolne od pyłu
oraz zanieczyszczeń.
• Należy upewnić się, że kierunek obrotu zaznaczony
na tarczy zgadza się z kierunkiem obrotu na osłonie
urządzenia.
• Zamontować kołnierz (a) na wewnętrznej stronie ostrza.
(Rys. 1)
• Zamontować ostrze z uwzględnieniem kierunku strzałek
obrotu.
• Zamontować zewnętrzny kołnierz (b) oraz włożyć
odpowiedni sworzeń trzpienia (c) do otworu trzpienia
urządzenia. (Rys. 1)
Wszystkie urządzenia:
• Nacisnąć blokadę trzpienia w celu jego zablokowania.
(Rys. 2)
• Dokręcić sworzeń trzpienia za pomocą dostarczonego
narzędzia wielofunkcyjnego. (Rys. 3)
• Zwolnić blokadę trzpienia.
• Ostrożnie obrócić ostrze ręcznie i sprawdzić, czy jest
zabezpieczone, prawidłowo ustawione na kołnierzach
i że swobodnie się obraca.
WYJMOWANIE OSTRZA TNĄCEGO
(wszystkie urządzenia Evolution)
• Nacisnąć blokadę trzpienia w celu jego zablokowania.
• Poluzować i wyjąć sworzeń trzpienia za pomocą
dostarczonego narzędzia wielofunkcyjnego.
• Wyjąć zewnętrzną podkładkę i kołnierz ostrza.
• Wyjąć ostrze.
• W razie potrzeby wyjąć wewnętrzny kołnierz ostrza w celu
sprawdzenia jego stanu i/lub czyszczenia.
www.evolutionpowertools.com
R230/255
UK/UE/USA/AUS
Ø22.2MM/ Ø7/8 CALA
R300
UK/UE/AUS
Ø22.2/20MM
R300
USA
Ø1 CALA
Rys
. 1
R300/300+
Rys
. 2
Rys
. 3
126
a
b
c
a
b
c
a
b
c
R230/255
