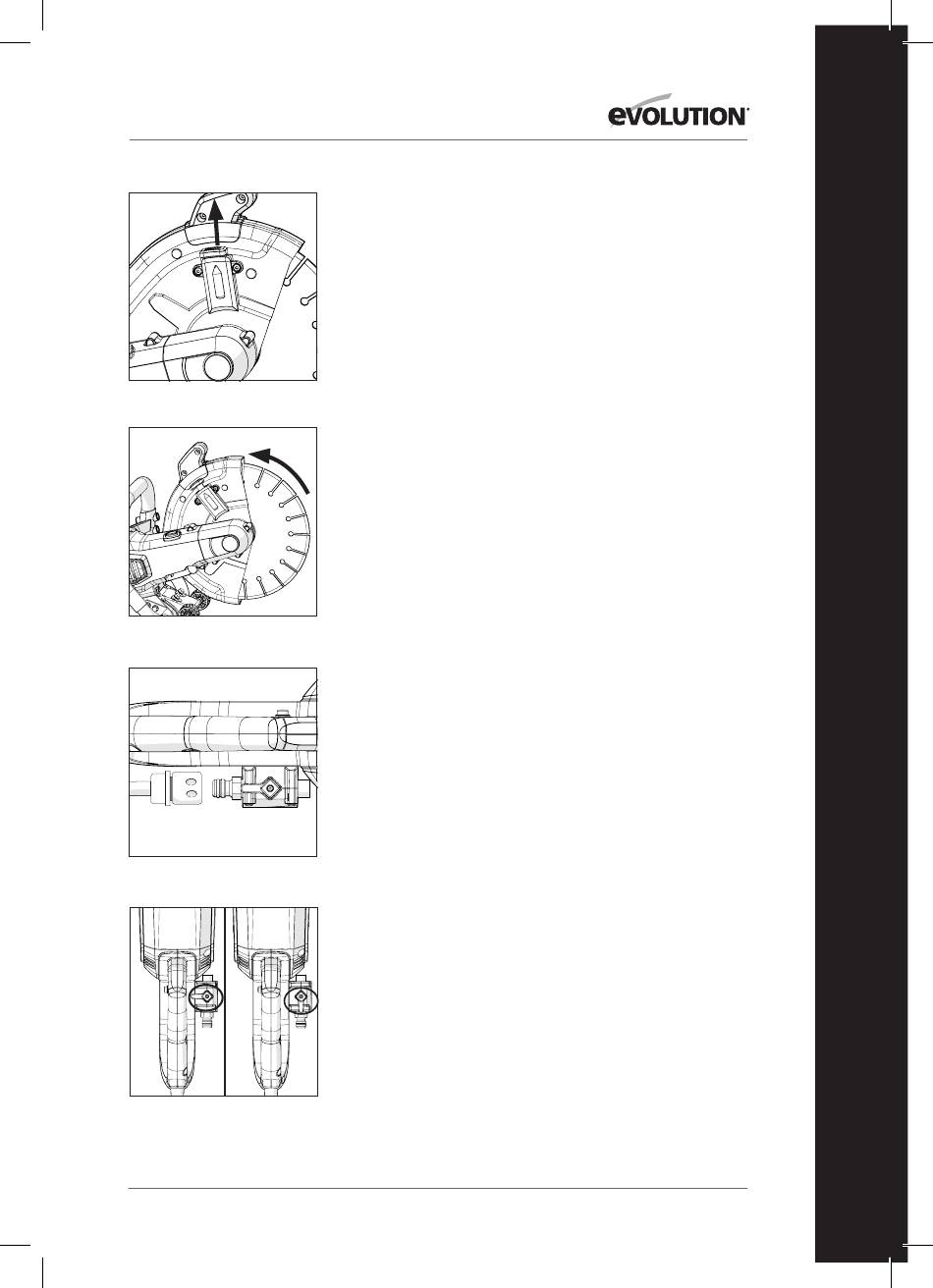

Abb. 4
Abb. 5
(a) (b)
Abb. 6a & b
ON
OFF
Abb. 6c
ANPASSBARER TRENNSCHEIBENSCHUTZ
(R300 DCT+ und R300 DCT)
Der Trennscheibenschutz dieser Maschinen ist verstellbar.
Der Trennscheibenschutz sollte so positioniert werden,
dass er dem Verwender die bestmögliche Kombination aus
persönlichem Schutz und Sicht auf die Schneidlinie bietet.
Hinweis: Die Maschinen R255 DCT und R230 DCT sind mit
festem Trennscheibenschutz ausgestattet.
Verstellen des Trennscheibenschutzes:
WARNUNG: Trennen Sie die Maschine von der
Stromversorgung, bevor Sie den Trennscheibenschutz neu
positionieren.
• Sichern Sie den Trennscheibenschutz, indem Sie den
Verriegelungsstift nach oben ziehen. (Abb. 4)
• Drehen Sie den Trennscheibenschutz mit dem Drehgriff am
Trennscheibenschutz in die optimale Position. (Abb. 5)
• Lassen Sie den Verriegelungsstift los.
• Prüfen Sie den Halt des Trennscheibenschutzes.
STAUBUNTERDRÜCKUNGSSYSTEM
(Maschine R300 DCT+)
Die R300 DCT+ ist mit einem Staubunterdrückungssystem
ausgestattet. Dieses System liefert einen Wasserstrahl mit
gleichem Druck und Volumen zu beiden Seiten der Scheibe.
Hinweis: Dier R300 DCT hat eine entsprechende Vorbereitung
und kann mit dem Staubunterdrückungssystem nachgerüstet
werden. Für weitere Informationen wenden Sie sich an Ihren
Anbieter oder die Helpline von Evolution.
Verwendung des Staubunterdrückungssystem:
• Schließen Sie einen Wasserversorgungsschlauch an
die Säge an, wobei die Wasserversorgung von einem
Leitungswasserhahn oder einem Water-Bottle-System von
Evolution stammen kann.
• Schieben Sie das Schlauchverbindungsstück (Abb. 6a) auf
den Schlauchadapter des Wasserventils (Abb. 6b). Indem es
mit einem Klick einrastet, ist das Schlauchverbindungsstück
gesichert.
• Sobald die Wasserversorgung läuft, setzen Sie das Wasser
unter Druck, indem Sie entweder die Flasche abpumpen
oder den Haupthahn aufdrehen.
• Öffnen Sie das Wasserventil, um der Klinge Wasser
zuzuführen. Die Durchflussmenge kann über das
Wasserventil an der Säge eingestellt werden. (Abb. 6c)
• Schalten Sie nach Beendigung des Schnittes die Maschine
aus. Schalten Sie danach das Wasserventil (3) aus, um den
Wasserfluss zur Klinge zu stoppen.
• Trennen Sie die Säge von der Wasserversorgung, indem
Sie die Lösemanschette des Schlauchanschlusses
zurückschieben.
