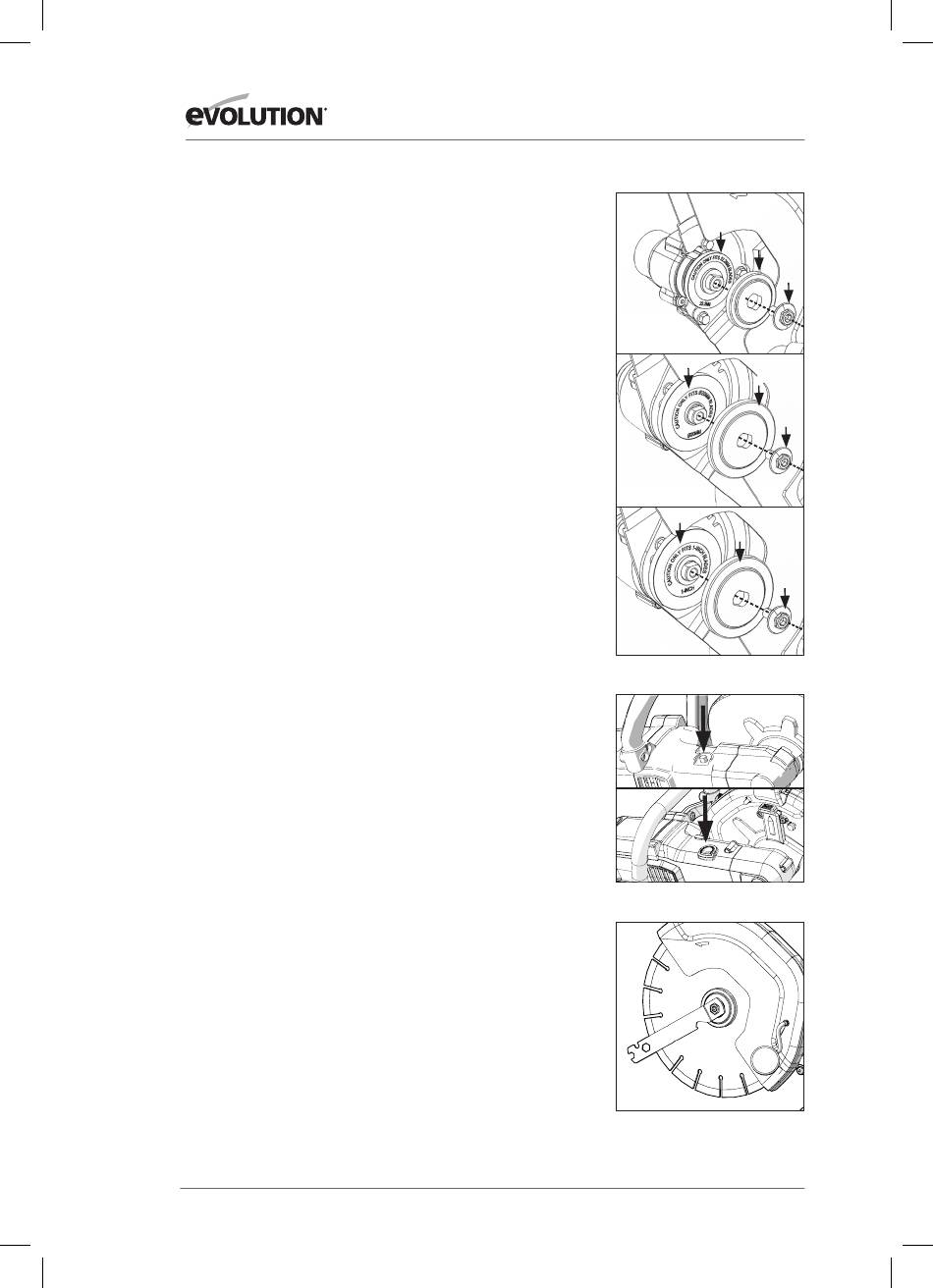

INSTALLAZIONE DELLA LAMA.
(Fori lama Ø 20 mm Ø 22,2 mm E Ø 25,4 mm)
ATTENZIONE: Scollegare sempre l'utensile dall'alimentazione
prima di effettuare l'installazione o la rimozione di una lama.
• Assicurarsi che il mandrino e le flange della lama siano
pulite e libere da detriti di qualsiasi tipo.
• Assicurarsi che la freccia di direzione della rotazione segnata
sulla lama combaci con la direzione di rotazione che si trova
sulla protezione dell'utensile.
• Installare la flangia della lama (a) sul lato interno della lama.
(Fig. 1)
• Installare la lama facendo riferimento alle frecce che
indicano la direzione della rotazione.
• Installare la frangia esterna della lama (b) e inserire il relativo
dado (c) idoneo al proprio utensile sul mandrino stesso.
(Fig. 1)
Tutti gli utensili:
• Spingere il blocco del mandrino per bloccarlo. (Fig. 2)
• Stringere il dado del mandrino tramite l'attrezzo
polifunzionale in dotazione. (Fig. 3)
• Rilasciare il blocco mandrino.
• Ruotare con attenzione a mano la lama e verificare che sia
ferma, correttamente posizionata sulla flangia della lama e
che ruoti liberamente.
RIMOZIONE DELLA LAMA
(Tutti gli utensili Evolution)
• Spingere il blocco del mandrino per bloccarlo.
• Allentare e rimuovere il dato del mandrino tramite l'attrezzo
polifunzionale
in dotazione.
• Rimuovere la rondella esterna e la flangia della lama.
• Rimuovere la lama.
• Se necessario rimuovere la flangia interna della lama per
controllo e/o pulizia.
www.evolutionpowertools.com
R230/255
UK/UE/USA/AUS
Ø22.2MM/ Ø7/8IN
R300
UK/UE/AUS
Ø22.2/20MM
R300
USA
Ø1IN
FIG. 1
R300/300+
FIG. 2
FIG. 3
104
a
b
c
a
b
c
a
b
c
R230/255
