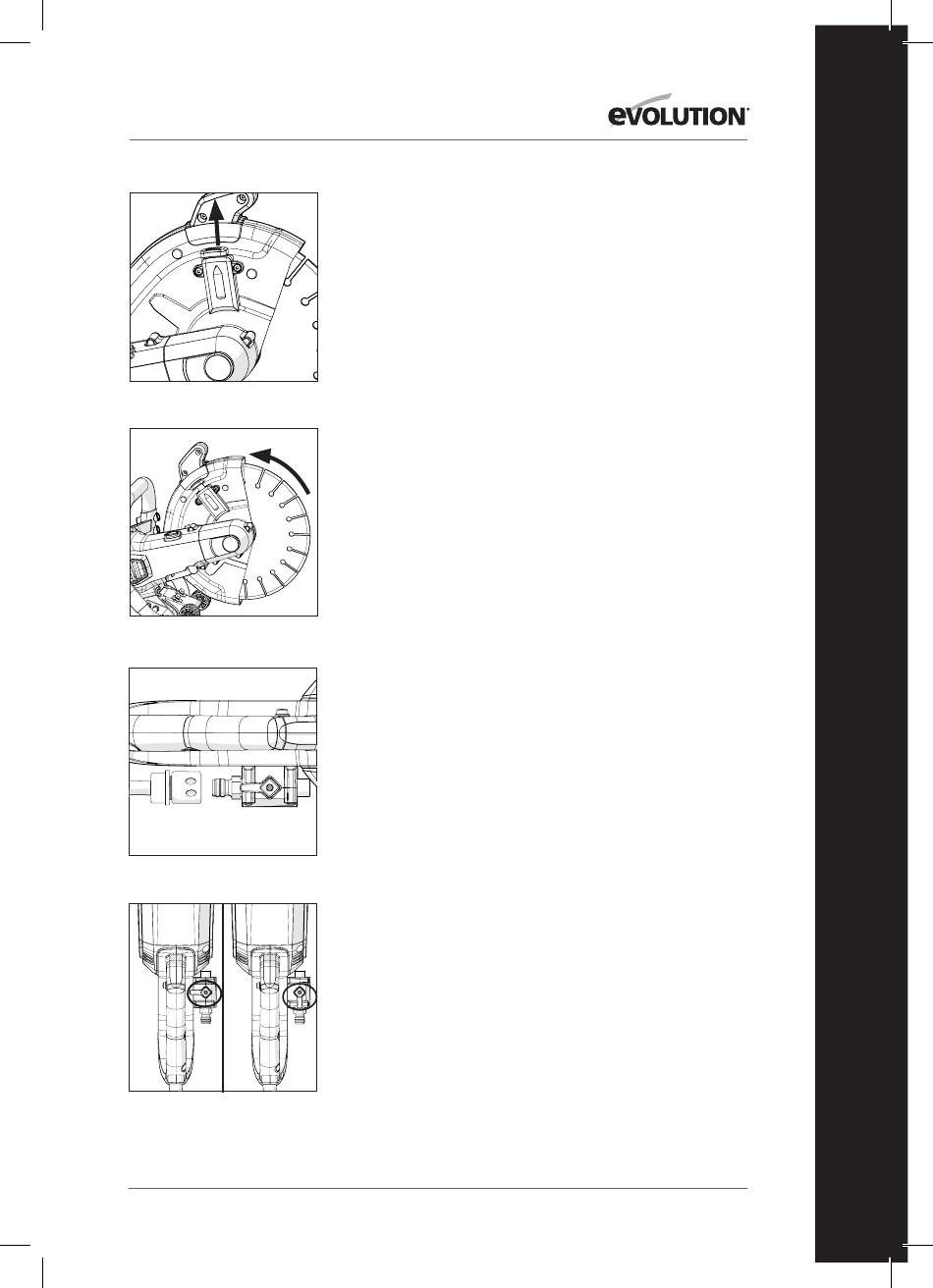

FIG. 4
FIG. 5
(a) (b)
FIG. 6a & b
ON
OFF
FIG. 6c
COPRILAMA REGOLABILE
(R300 DCT+ e R300 DCT)
Il coprilama in dotazione su questi modelli è regolabile. Deve
essere posizionato in maniera tale da offrire all'operatore la
migliore combinazione di protezione personale e visibilità della
linea di taglio.
Avvertenza: I modelli R255 DCT e R230 DCT hanno in
dotazione coprilama fissi.
Per regolare il coprilama:
ATTENZIONE: Scollegare l'utensile dall'alimentazione elettrica
prima di riposizionare il coprilama.
• Azionare il sistema di blocco del coprilama tirando verso
l'alto il perno di blocco. (Fig. 4)
• Ruotare il coprilama nella posizione ideale usando la
manopola di rotazione del coprilama. (Fig. 5)
• Rilasciare il perno di blocco.
• Verificare la sicurezza del coprilama.
SISTEMA DI SOPPRESSIONE DELLA POLVERE
(Modello R300 DCT+)
Il modello R300 DCT+ è equipaggiato con un sistema di
soppressione della polvere. Tale sistema erogherà un getto
d'acqua di uguale portata e pressione su entrambi i lati della
lama.
Avvertenza: Il modello R300 DCT è preventivamente
preparato per installare posteriormente un sistema di
soppressione della polvere. Contattare il proprio distributore o
l'assistenza telefonica di Evolution per ulteriori dettagli.
Utilizzare il sistema di soppressione della polvere:
• Collegare un tubo dalla fonte di erogazione dell'acqua.
Essa può provenire dal rubinetto dell'acqua corrente o da un
sistema a flacone per l'acqua di Evolution.
• Spingere il connettore del tubo (Fig. 6a) sull'adattatore del
tubo della valvola dell'acqua (Fig. 6b) fino ad avvertire un
click che segnalerà che il connettore è agganciato.
• Una volta collegata la fonte dell'acqua, pressurizzarla
o tramite il pompaggio del flacone o aprendo il rubinetto di
erogazione diretta.
• Aprire la valvola dell'acqua per irrorare la lama. Il flusso
può essere regolato dalla valvola dell'acqua sulla sega.
(Fig. 6c)
• Dopo aver completato il taglio, spegnere l'utensile, girare la
valvola dell'acqua (3) per fermare il suo flusso sulla lama.
• Scollegare la sega dalla fonte d'acqua tirando indietro
la ghiera di rilascio del connettore del tubo.
Avvertenza: Regolare il sistema in maniera tale che sia erogata
solo la quantità giusta di acqua per sopprimere in maniera
efficace la polvere creata dalle operazioni di taglio.
