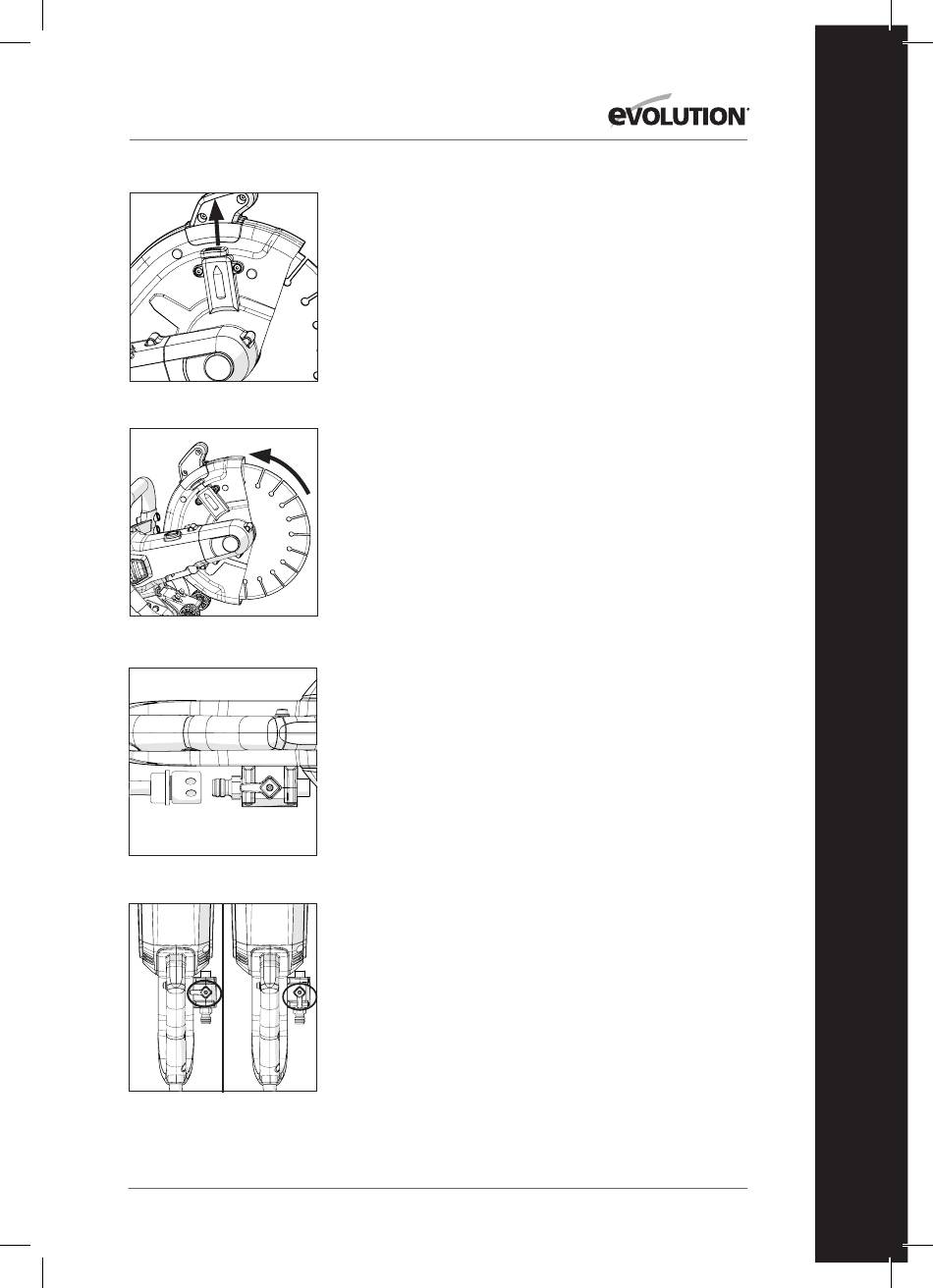

Rys. 4
Rys. 5
(a) (b)
Rys. 6a & b
ON
OFF
Rys. 6c
REGULOWANA OSŁONA OSTRZA
(R300 DCT+ i R300 DCT)
Osłonę ostrza na tych urządzeniach można wyregulować.
Należy ją ustawić tak, aby zapewnić operatorowi optymalną
ochronę, a jednocześnie odpowiednią widoczność linii cięcia.
Uwaga: Modele R255 DCT i R230 DCT są wyposażone w
zamocowane na stałe osłony ostrzy.
Regulacja osłony:
OSTRZEŻENIE: Przed przemieszczeniem osłony należy
odłączyć urządzenie od źródła zasilania.
• Obsługiwać system blokady osłony poprzez pociągnięcie
sworznia blokującego w górę. (Rys. 4)
• Obrócić osłonę do optymalnej pozycji za pomocą uchwytu
obrotu. (Rys. 5)
• Zwolnić sworzeń blokujący.
• Sprawdzić zabezpieczenie osłony.
SYSTEM ELIMINOWANIA PYŁU
(urządzenie R300 DCT+)
Model R300 DCT+ jest wyposażony w system eliminowania
pyłu. Wytwarza on strumienie wody o jednakowym ciśnieniu i
w tej samej ilości z obydwu stron ostrza.
Uwaga: Model R300 DCT jest wstępnie ustawiony i można na
nim zamontować system eliminowania pyłu. Prosimy o kontakt
z dostawcą lub z infolinią firmy Evolution w celu uzyskania
dalszych szczegółów.
Obsługa systemu eliminowania pyłu:
• Podłączyć wąż doprowadzający wodę do piły. Woda może
być doprowadzana z wodociągu lub z systemu butli na wodę
firmy Evolution.
• Nałożyć przyłącze węża (rys. 6a) na adapter węża zaworu
wody (rys. 6b), słyszalne będzie kliknięcie potwierdzające,
że przyłącze jest bezpiecznie przymocowane.
• Po podłączeniu do źródła dopływu wody należy wytworzyć
ciśnienie, pompując butlę lub odkręcając kran.
• Otworzyć zawór wody, aby doprowadzić wodę do ostrza.
Tempo przepływu można wyregulować za pomocą zaworu
wody na pile. (Rys. 6c)
• Po zakończeniu cięcia należy wyłączyć urządzenie i zamknąć
zawór wody (3) w celu odcięcia dopływu wody do ostrza.
• Odłączyć piłę od dopływu wody poprzez przesunięcie do
tyłu kołnierza przyłącza węża.
Uwaga: Należy wyregulować system tak, aby zapewnić dopływ
wody w ilości wystarczającej do skutecznego wyeliminowania
pyłu generowanego podczas cięcia.
