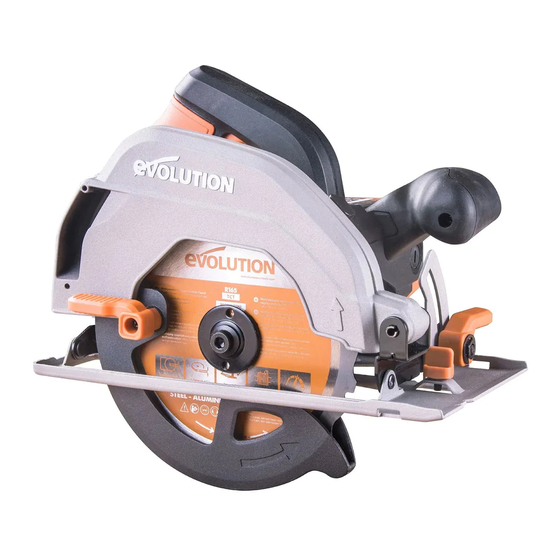

Evolution R165 CCSL Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Evolution Anleitungen
  4. Kreissäge
  5. R165 CCSL
  6. Originalbetriebsanleitung

Evolution R165 CCSL Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für R165 CCSL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

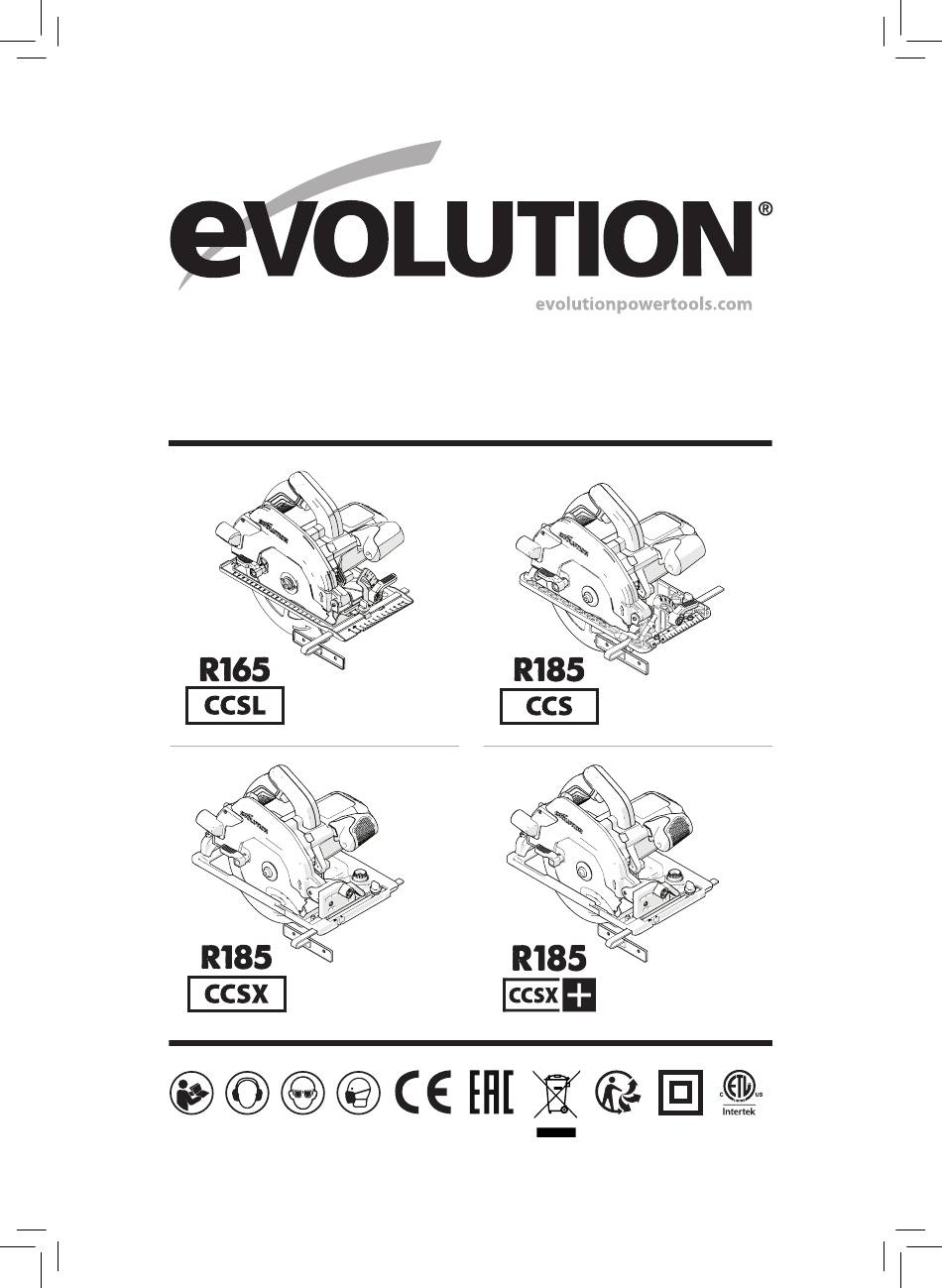

Original Instructions
Originalbetriebsanleitung
Notice Originale
026-0001, 026-0002,
026-0003, 026-0004
027-0001, 027-0002,
027-0003, 027-0004C,
Originally written in UK English
Instrucciones Originales
Oryginalna Instrukcja
Instruções Originais
GB2438285
Date Published: 01 / 11 / 2018
Instrucțiuni Iniţiale
Оригинальные Инструкции
Orijinal Talimatlar
027-0001C, 027-0002C,
027-0003C, 027-0006,
027-0010
027-0001A, 027-0002A,
027-0003A, 027-0004A,
027-0006A

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Evolution R165 CCSL

Inhaltszusammenfassung für Evolution R165 CCSL

  • Seite 1 Original Instructions Instrucciones Originales Instrucțiuni Iniţiale Originalbetriebsanleitung Oryginalna Instrukcja Оригинальные Инструкции Notice Originale Instruções Originais Orijinal Talimatlar 026-0001, 026-0002, 027-0001C, 027-0002C, 026-0003, 026-0004 027-0003C, 027-0006, 027-0010 027-0001, 027-0002, 027-0001A, 027-0002A, 027-0003, 027-0004C, 027-0003A, 027-0004A, 027-0006A GB2438285 Originally written in UK English Date Published: 01 / 11 / 2018...

  • Seite 2: Inhaltsverzeichnis

    www.evolutionpowertools.com TABLE OF CONTENTS MAINTENANCE & Page 30 INTRODUCTION ADJUSTMENTS Warranty Page 3 Checking & Replacing Carbon Page 31 Specifications Page 4 Brushes Items Supplied Page 4 General Maintenance & Cleaning Page 31 Vibration Page 6 Environmental Protection Page 31 Labels And Symbols Page 6 Intended Use Of This Power Tool...

  • Seite 3: Warranty

    Technical Helpline, the number of which can be found on the Evolution Power Tools website. We operate several Helplines throughout our worldwide organization, but Technical help is also available from your supplier.

  • Seite 4: Specifications

    www.evolutionpowertools.com SPECIFICATIONS MACHINE SPECIFICATIONS R165CCSL R185CCS R185CCSX R185CCSX+ Model No: 026-0004 027-0004 027-0004C 027-0004A Motor EU (220-240V ~ 50 Hz) Motor UK (110V ~ 50 Hz) Motor USA (120V ~ 60 Hz) No-Load Speed (220-240v) No-Load Speed (110v & 120v) 3900 min / rpm 3700 min...
  • Seite 5 www.evolutionpowertools.com UK / EU / AUS R165CCSL R185CCS R185CCSX R185CCSX+ 026-0001 / 026-0002 / 027-0001C / 027-0001 / 027-0001A / 026-0003 027-0002C / 027-0003C 027-0002 / 027-0003 027-0002A / 027-0003A 1200W 1600W 1600W 1600W 1200W 1600W 1600W 1600W 3700 min / rpm 3900 min / rpm...

  • Seite 6: Vibration

    It is possible that the operator could develop if warning and/or instruction labels are “Vibration white finger disease” (Raynaud missing or damaged. Contact Evolution syndrome). This condition can reduce the Power Tools for replacement labels. sensitivity of the hand to temperature as well as producing general numbness.

  • Seite 7: Intended Use Of This Power Tool

    (R.C.D.) that will Circular Saw and has been designed to be interrupt the supply if the leakage current to used with special Evolution blades. Only use earth exceeds 30mA for 30ms. Always check accessories designed for use in this machine...
  • Seite 8 www.evolutionpowertools.com 1) General Power Tool 3) General Power Tool Safety Warnings (2.2) (2.4) Safety Warnings [Work area safety] [Personal Safety]. a) Keep work area clean and well lit. a) Stay alert, watch what you are doing and Cluttered or dark areas invite accidents. use common sense when operating a power b) Do not operate power tools in explosive tool.

  • Seite 9: Health Advice

    www.evolutionpowertools.com HEALTH ADVICE b) Do not use the power tool if the switch (2.7) does not turn it on or off. Any power tool WARNING: When using this machine, that cannot be controlled with the switch dust particles may be produced. In some is dangerous and must be repaired.

  • Seite 10: Lower Guard Function

    www.evolutionpowertools.com the workpiece. Less than a full tooth of the blade a) Maintain a firm grip with both hands on teeth should be visible below the workpiece. the saw and position your arms to resist d) Never hold the workpiece in your hands kickback forces.

  • Seite 11: Additional Safety Instructions For

    RPM of the machine. If you are at all unsure about any aspect of e) Do not use any abrasive wheels. the use, care or maintenance of an Evolution f) Use only blade diameter(s) in accordance product, contact the relevant Evolution with the markings.

  • Seite 12: Machine Overview

    www.evolutionpowertools.com 1. CUT MATERIAL EJECTION PORT 13. PRECISION ENGINEERED SOLE PLATE 2. THUMB LEVER 14. THUMB LEVER 3. MULTI-MATERIAL TCT BLADE 15. PROTRACTOR SCALE 4. LOWER BLADE GUARD 16. ARBOR LOCK BUTTON 5. PARALLEL EDGE GUIDE 17. DUST PORT CONNECTOR 6.
  • Seite 13 www.evolutionpowertools.com 1. CUT MATERIAL EJECTION PORT 13. PRECISION ENGINEERED SOLE PLATE 2. THUMB LEVER 14. BEVEL ADJUSTMENT THUMB LEVER 3. MULTI-MATERIAL TCT BLADE 15. PROTRACTOR SCALE 4. LOWER BLADE GUARD 16. ARBOR LOCK BUTTON 5. PARALLEL EDGE GUIDE 17. LED LIGHT 6.
  • Seite 14 www.evolutionpowertools.com CUT MATERIAL EJECTION PORT 10. DEPTH SCALE 18. 25/32” INNER BLADE FLANGE THUMB LEVER 11. REAR HANDLE ON/OFF SWITCH 19. 5/8” INNER BLADE FLANGE MULTI-MATERIAL TCT BLADE 12. UPPER BLADE GUARD 20. TRACK ADJUST TURN BUTTONS LOWER BLADE GUARD 13.
  • Seite 15 www.evolutionpowertools.com 1. CUT MATERIAL EJECTION PORT 13. PRECISION ENGINEERED TRACK COMPATIBLE SOLE PLATE 2. THUMB LEVER 14. THUMB LEVER 3. MULTI-MATERIAL TCT BLADE 15. REAR PROTRACTOR SCALE 4. LOWER BLADE GUARD 16. ARBOR LOCK BUTTON 5. PARALLEL EDGE GUIDE 17. LED LIGHT 6.
  • Seite 16 www.evolutionpowertools.com UK / EU / AUS 1. CUT MATERIAL EJECTION PORT 12. UPPER BLADE GUARD 2. THUMB LEVER 13. PRECISION ENGINEERED SOLE PLATE 3. MULTI-MATERIAL TCT BLADE 14. THUMB LEVER 4. LOWER BLADE GUARD 15. PROTRACTOR SCALE 5. PARALLEL EDGE GUIDE 16.
  • Seite 17 www.evolutionpowertools.com UK / EU 1. CUT MATERIAL EJECTION PORT 12. UPPER BLADE GUARD 2. THUMB LEVER 13. PRECISION ENGINEERED SOLE PLATE 3. MULTI-MATERIAL TCT BLADE 14. THUMB LEVER 4. LOWER BLADE GUARD 15. PROTRACTOR SCALE 5. PARALLEL EDGE GUIDE 16. ARBOR LOCK BUTTON 6.
  • Seite 18 www.evolutionpowertools.com UK / EU 1. CUT MATERIAL EJECTION PORT 12. UPPER BLADE GUARD 2. THUMB LEVER 13. PRECISION ENGINEERED TRACK COMPATIBLE SOLE PLATE 3. MULTI-MATERIAL TCT BLADE 14. THUMB LEVER 4. LOWER BLADE GUARD 15. REAR PROTRACTOR SCALE 5. PARALLEL EDGE GUIDE 16.
  • Seite 19 www.evolutionpowertools.com UK / EU 1. CUT MATERIAL EJECTION PORT 12. UPPER BLADE GUARD 2. THUMB LEVER 13. PRECISION ENGINEERED TRACK COMPATIBLE SOLE PLATE 3. MULTI-MATERIAL TCT BLADE 14. THUMB LEVER 4. LOWER BLADE GUARD 15. REAR PROTRACTOR SCALE 5. PARALLEL EDGE GUIDE 16.
  • Seite 20 www.evolutionpowertools.com Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7a Fig. 7b Fig. 7c Fig. 8 Fig. 9 Fig. 10...
  • Seite 21 www.evolutionpowertools.com Fig. 12 Fig. 11 Fig. 13 Fig. 15 Fig. 16 Fig. 14 Fig. 17 Fig. 18 Fig. 19 1 -2mm Fig. 20 Fig. 21 Fig. 22...
  • Seite 22 www.evolutionpowertools.com EU Dust Port Connector US Dust Port Connector Fig. 23 Fig. 24 Fig. 25 Fig. 26 Fig. 27 Fig. 28 Fig. 29 Fig. 30 Fig. 31 Fig. 32 Fig. 33 Fig. 34...

  • Seite 23: Preparation

    WARNING: Use only genuine Evolution blades orientation as it was before removal. (or those approved by Evolution Power Tools), • Thoroughly clean the blade around the bore which are designed for use in these machines.

  • Seite 24: Parallel Edge Guide

    www.evolutionpowertools.com PARALLEL EDGE GUIDE Note: Although the depth scale and index mark (11) are very useful, enabling rapid depth setting, A Parallel Edge Guide (Fig. 8) which can be using them should always be regarded as a particularly helpful when rip cutting, is supplied guide to the setting achieved.

  • Seite 25: Operating Advice

    Some materials can be particularly harmful, and the Note: As all operating environments will be operator should always wear a dust mask which is unique and diverse, Evolution Power Tools offers suitable for the material being worked with. the following general advice on safe operational...

  • Seite 26: Cutting Tracks

    THE TRACK using such equipment. The Evolution Track system consists of two (2) or three (3) precision extruded alloy sections. Cutting Tracks can be employed where: (Fig. 18) These sections must be joined together •...
  • Seite 27 . Replace the strip if any damage or or cutting track is to be used. significant wear is apparent. Before the first use of the Evolution Cutting Replacement strips are available. Consult Track the Splinter Guard Strip (Fig. 21)
  • Seite 28 Particular caution should be exercised as • Using Evolution Speed Clamps (the preferred the saw blade exits the workpiece. option) or suitable ‘G’ clamps position the Track WARNING:...

  • Seite 29: Led Light

    As soon as the machine is connected to the Ruler Guides (Fig. 30) mains supply the LED will activate. This gives Ruler guides are present on some Evolution the operator a clear visual indication that the circular saws. They are positioned along the machine has been successfully connected to front and/or side edges of the sole plate.

  • Seite 30: General Cutting Advice

    www.evolutionpowertools.com GENERAL CUTTING ADVICE the lower blade guard. With care, a skilled (17) operator can retract the blade guard WARNING: The operator must always be manually, either partially or fully, allowing aware of the position and routing of the power plunge cuts to be made.

  • Seite 31: Checking And Replacing The Carbon Brushes

    www.evolutionpowertools.com will help accurate positioning of the engineers inserted the same way round as they were square and thus aid the checking process. before being removed from the machine. If adjustment is required: • Run machines motor without load for R165CCSL &...

  • Seite 32: Ec Declaration Of Conformity

    EC DECLARATION OF CONFORMITY The manufacturer of the product covered by this Declaration is: UK: Evolution Power Tools Ltd, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS, 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
  • Seite 33 www.evolutionpowertools.com Notes...

  • Seite 34: Einleitung

    www.evolutionpowertools.com INHALTSVERZEICHNIS ERGÄNZENDE HINWEISE EINLEITUNG Schmutzsammel-Öffnung Seite 60 Garantie Seite 35 LED-Licht Seite 61 Technische Daten Seite 36 Spezialisierte Einstellungen Seite 61 Im Lieferumfang enthalten Seite 36 Allgemeine Hinweise zum Seite 62 Vibration Seite 38 Schneiden Kennzeichnungen und Symbole Seite 38 Auswurföffnung für Seite 62 Bestimmungsgemäßer Gebrauch...

  • Seite 35: (1.2) Einleitung

    Sollten Sie sich hinsichtlich der Anwendung des Elektrowerkzeugs unsicher fühlen, kontaktieren Sie zu Ihrer eigenen Sicherheit unsere technische Helpline, deren Nummer auf der Website von Evolution Power Tools zu finden ist. Wir bieten weltweit eine Vielzahl von Helplines an. Technische Hilfe ist jedoch auch über Ihren Einzelhändler verfügbar.

  • Seite 36: Technische Daten

    www.evolutionpowertools.com TECHNISCHE DATEN TECHNISCHE DATEN R185CCS R185CCSX R185CCSX+ 027-0004 027-0004C 027-0004A Modell-Nr.: Motor EU (220-240 V ~ 50 Hz) Motor GB (110 V ~ 50 Hz) Motor USA (120 V ~ 60 Hz) 15 A 15 A Leerlaufdrehzahl (220-240 V) Leerlaufdrehzahl (110-120 V) 3700 min /UpM 3700 min...
  • Seite 37 www.evolutionpowertools.com GB / EU / AUS R165CCSL R185CCS R185CCSX R185CCSX+ 026-0001 / 026-0002 / 027-0001C / 027-0001 / 027-0001A / 026-0003 027-0002C / 027-0003C 027-0002 / 027-0003 027-0002A / 027-0003A 1200 W 1600 W 1600 W 1600 W 1200 W 1600 W 1600 W 1600 W 3700 min /UpM 3900 min /UpM...

  • Seite 38: Vibration

    Warnhinweise und/oder Hinweisschilder diesem Gerät arbeiten, sollten den Zustand fehlen oder beschädigt sind. - ihrer Hände und Finger aufmerksam beobachten. Für Ersatz wenden Sie sich an Falls die vorgenannten Symptome auftreten, sollte Evolution Power Tools. unverzüglich ärztlicher Rat eingeholt werden.

  • Seite 39: Bestimmungsgemäßer Gebrauch

    Einsatz mit speziellen Evolution-Sägeblättern Symbol Beschreibung entwickelt. Verwenden Sie ausschließlich für Volt den Gebrauch mit dieser Maschine entwickeltes und/oder ausdrücklich von Evolution Power Ampere Tools Ltd empfohlenes Zubehör. Mit geeignetem Sägeblatt kann diese Maschine Hertz zum Schneiden der folgenden Materialien...

  • Seite 40: Verwendung Im Freien

    www.evolutionpowertools.com sorgen Sie für eine gute Beleuchtung. Hersteller oder dessen Händler zur Verfügung gestelltes Kabel zu ersetzen. Zugestellte oder dunkle Bereiche begünstigen Unfälle. VERWENDUNG IM FREIEN b) Verwenden Sie das Elektrowerkzeug (1.13) WARNUNG: Zu Ihrer eigenen Sicherheit sollte nicht in explosionsgefährdeten Bereichen diese Maschine bei Verwendung im Freien wie z. B.
  • Seite 41 www.evolutionpowertools.com Sie stets auf guten Stand bzw. gute Balance. Die Verwendung einer Fehlerstrom- Schutzeinrichtung verringert das Risiko Dies sorgt für eine bessere Kontrolle des eines Stromschlags. Elektrowerkzeugs in unerwarteten Situationen. Hinweis: Das Gerät ist nur zur Verwendung f) Tragen Sie angemessene Kleidung. Tragen in Anwesen vorgesehen, die eine Sie keine weite Kleidung oder Schmuck.

  • Seite 42: Gesundheitshinweise

    www.evolutionpowertools.com Teile in der richtigen Position befinden, keine Da manche Materialien potenziell Teile gebrochen sind oder sonstige Fehler gesundheitsschädlichen Staub produzieren, vorliegen, um den reibungslosen Betrieb empfehlen wir während des Betriebs der Maschine des Geräts sicherzustellen. Sollten Schäden die Verwendung von zugelassenen Schutzmasken vorliegen, lassen Sie das Elektrowerkzeug mit austauschbaren Filtern.

  • Seite 43: Funktionsweise Des Unteren Schutzes

    www.evolutionpowertools.com f) Verwenden Sie beim Längsschneiden springen, jedoch kann die Bedienperson immer einen Anschlag oder eine gerade durch geeignete Vorsichtsmaßnahmen die Kantenführung. Dies verbessert die Rückschlagkräfte beherrschen. b) Falls das Sägeblatt verklemmt oder Sie die Schnittgenauigkeit und verringert die Möglichkeit, Arbeit unterbrechen, schalten Sie die Säge dass das Sägeblatt klemmt.

  • Seite 44: Zusätzliche

    www.evolutionpowertools.com Verwenden Sie die Säge nicht, wenn die untere denin dieser Betriebsanleitung aufgeführten Schutzhaube nicht frei beweglich ist und sich Eigenschaften übereinstimmen. Vergleichen nicht sofort schließt. Klemmen oder binden Sie Sie vor Verwendung von Zubehör stets die die untere Schutzhaube niemals in geöffneter maximale Drehzahl des Zubehörs mit der der Maschine.
  • Seite 45 Änderungen des rechtlichen Rahmens des empfangenden Landes usw. auftreten. Wenn Sie sich zu einem Aspekt der Nutzung, Pflege oder Wartung eines Produkts nicht sicher sind, kontaktieren Sie die entsprechende Website von Evolution oder die Hotline, wo Sie die aktuellsten Informationen und zusätzliche Tipps erhalten.

  • Seite 46: Maschinenübersicht

    www.evolutionpowertools.com 1. AUSWURFÖFFNUNG FÜR SCHNITTMATERIAL 12. OBERER SÄGEBLATTSCHUTZ 2. DAUMEN-HEBEL 13. FEINGESTANZTE BODENPLATTE 3. MEHRZWECK-TCT-SÄGEBLATT 14. SCHRÄGEINSTELLUNG DAUMEN-HEBEL 4. UNTERER SÄGEBLATTSCHUTZ 15. WINKELMESSER 5. PARALLELE KANTENFÜHRUNG 16. DORNVERRIEGELUNGSKNOPF 6. ERGONOMISCHER VORDERER GRIFF 17. LED-LICHT 7. KOHLEBÜRSTEN 18. ADAPTER FÜR ENTSTAUBUNGSANSCHLUSS 8.
  • Seite 47 www.evolutionpowertools.com 1. AUSWURFÖFFNUNG FÜR SCHNITTMATERIAL 12. OBERER SÄGEBLATTSCHUTZ 2. DAUMEN-HEBEL 13. FEINGESTANZTE MIT FÜHRUNGSSCHIENEN KOMPATIBLE BODENPLATTE 3. MEHRZWECK-TCT-SÄGEBLATT 14. DAUMEN-HEBEL 4. UNTERER SÄGEBLATTSCHUTZ 15. HINTERER WINKELMESSER 5. PARALLELE KANTENFÜHRUNG 16. DORNVERRIEGELUNGSKNOPF 6. ERGONOMISCHER VORDERER GRIFF 17. LED-LICHT 7. KOHLEBÜRSTEN 18. ADAPTER FÜR ENTSTAUBUNGSANSCHLUSS 8.

  • Seite 48: Verriegelungshebel Für Einstellung Der Schnitttiefe

    www.evolutionpowertools.com GB / EU / AUS 1. AUSWURFÖFFNUNG FÜR 10. TIEFENSKALA SCHNITTMATERIAL 11. HINTERER HANDGRIFF MIT 2. DAUMEN-HEBEL SICHERHEITS-AN-/AUS-SCHALTER 3. MEHRZWECK-TCT-SÄGEBLATT 12. OBERER SÄGEBLATTSCHUTZ 4. UNTERER SÄGEBLATTSCHUTZ 13. FEINGESTANZTE BODENPLATTE 5. PARALLELE KANTENFÜHRUNG 14. DAUMEN-HEBEL 6. ERGONOMISCHER VORDERER GRIFF 15. WINKELMESSER 7.
  • Seite 49 www.evolutionpowertools.com GB / EU 1. AUSWURFÖFFNUNG FÜR 10. TIEFENSKALA SCHNITTMATERIAL 11. HINTERER HANDGRIFF MIT 2. DAUMEN-HEBEL SICHERHEITS-AN-/AUS-SCHALTER 3. MEHRZWECK-TCT-SÄGEBLATT 12. OBERER SÄGEBLATTSCHUTZ 4. UNTERER SÄGEBLATTSCHUTZ 13. FEINGESTANZTE BODENPLATTE 5. PARALLELE KANTENFÜHRUNG 14. DAUMEN-HEBEL 6. ERGONOMISCHER VORDERER GRIFF 15. WINKELMESSER 7. KOHLEBÜRSTEN 16.
  • Seite 50 www.evolutionpowertools.com GB / EU 1. AUSWURFÖFFNUNG FÜR SCHNITTMATERIAL 12. OBERER SÄGEBLATTSCHUTZ 2. DAUMEN-HEBEL 13. FEINGESTANZTE MIT FÜHRUNGSSCHIENEN KOMPATIBLE BODENPLATTE 3. MEHRZWECK-TCT-SÄGEBLATT 14. DAUMEN-HEBEL 4. UNTERER SÄGEBLATTSCHUTZ 15. HINTERER WINKELMESSER 5. PARALLELE KANTENFÜHRUNG 16. DORNVERRIEGELUNGSKNOPF 6. ERGONOMISCHER VORDERER GRIFF 17. ADAPTER FÜR ENTSTAUBUNGSANSCHLUSS 7.
  • Seite 51 www.evolutionpowertools.com GB / EU 1. AUSWURFÖFFNUNG FÜR SCHNITTMATERIAL SICHERHEITS-AN-/AUS-SCHALTER 2. DAUMEN-HEBEL 12. OBERER SÄGEBLATTSCHUTZ 3. MEHRZWECK-TCT-SÄGEBLATT 13. FEINGESTANZTE MIT FÜHRUNGSSCHIENEN KOMPATIBLE BODENPLATTE 4. UNTERER SÄGEBLATTSCHUTZ 14. DAUMEN-HEBEL 5. PARALLELE KANTENFÜHRUNG 15. HINTERER WINKELMESSER 6. ERGONOMISCHER VORDERER GRIFF 16. DORNVERRIEGELUNGSKNOPF 7. KOHLEBÜRSTEN 17.
  • Seite 52 www.evolutionpowertools.com Abb. 1 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6 Abb. 7a Abb. 7b Abb. 7c Abb. 8 Abb. 9 Abb. 10...
  • Seite 53 www.evolutionpowertools.com Abb. 12 Abb. 11 Abb. 13 Abb. 15 Abb. 16 Abb. 14 Abb. 17 Abb. 18 Abb. 19 1-2 mm Abb. 20 Abb. 21 Abb. 22...
  • Seite 54 www.evolutionpowertools.com EU-Adapter für Entstaubungsanschluss US-Adapter für Entstaubungsanschluss Abb. 23 Abb. 24 Abb. 25 Abb. 26 Abb. 27 Abb. 28 Abb. 29 Abb. 30 Abb. 31 Abb. 32 Abb. 33 Abb. 34...

  • Seite 55: Vorbereitung

    • Entfernen Sie das Sägeblatt (falls eingesetzt) vorsichtig aus der Maschine. WARNUNG: Verwenden Sie nur originale • Reinigen Sie die inneren und äußeren Sägeblätter von Evolution (oder von Evolution Sägeblatt-Antriebsflansche sorgfältig. Power Tools anerkannte), die für den Einsatz in diesen Maschinen konzipiert wurden. Stellen Hinweis: Der innere Sägeblatt-Flansch kann, falls...

  • Seite 56: Parallele Kantenführung

    www.evolutionpowertools.com Hinweis: Für den nordamerikanischen Markt ist Quadranten befindet sich eine Tiefenskala nur ein zweiseitiger Dornflansch enthalten für mit einer entsprechenden Indexmarkierung Sägeblätter mit 1-Zoll-Bohrung (Abb. 7b) und in dem angrenzenden Bereich des oberen 5/8-Zoll-Bohrung (Abb. 7c). Sägeblattschutzes der Maschine. (Abb. 11) Mit Hilfe dieser Funktionen können Einstellungen schnell PARALLELE KANTENFÜHRUNG vorgenommen werden.

  • Seite 57: Bedienungshinweise

    Fortschreiten des Sägeblatts zu folgen, sodass aufgezeichnete Linien stets sichtbar sind. Die Hinweise können aber nur unvollständig WARNUNG: Jeglicher entstehender Staub ist sein, da Evolution keinen Einfluss auf die Art der Werkstatt oder Arbeitsumgebung hat, in denen die potenziell gesundheitsschädlich. Maschinen benutzt wird.

  • Seite 58: Führungsschienen

    Furche entlang der Unterfläche der seitliche Bewegung (Wackeln) bemerkbar ist. Grundplatte (Abb. 16) EVOLUTION FÜHRUNGSSCHIENEN Alle so ausgestatteten Evolution Geräte können an die meisten derzeit erhältlichen Führungsschienen Einige Evolution Maschinen (abhängig vom angebracht und mit diesen verwendet werden.

  • Seite 59: Austauschbare Splitterschutzlippe

    Dadurch wird sichergestellt, dass, wenn eine verschleißt und muss deshalb ersetzt werden. Kreissäge aufgesetzt und mit einer Evolution Cross Sie müsste eventuell auch ersetzt werden, sollte Cutting Schiene verwendet wird, diese reibungslos eine Kreissäge oder ein Sägeblatt (mit anderer die gesamte Länge der Schiene entlang gleitet.

  • Seite 60: Ausführung Eines Sägeschnittes

    Werkstück, inklusive eines Überhangs, zu die Säge hat. Äußerste Vorsicht ist geboten, reichen. wenn das Sägeblatt das Werkstück wieder • Mit Evolution Geschwindigkeits-Klemmen verlässt. (bevorzugt) oder geeigneten 'G'-Klammern, WARNUNG: Besonders wenn Sie in der Höhe platzieren Sie die Schiene auf dem Werkstück und sichern Sie diese durch das Anziehen der arbeiten (andere Umstände müssen auch...

  • Seite 61: Led-Licht

    Vordere Sägeblattführung (Abb. 29) Hinweis: Die mit Führungsschienen kompatiblen automatischen LED-Licht ausgestattet. Maschinen von Evolution verfügen am Rand der Hinweis: Falls Sie sich nicht sicher sind, welche rechten Seite der Grundplatte über eine Kerbe. Funktionen Ihr Gerät besitzt, lesen Sie die Diese Kerbe zeigt die Position der vorderen Spezifikationen-Seite in dieser Anleitung.

  • Seite 62: Allgemeine Hinweise Zum

    www.evolutionpowertools.com Hinweis: Bestimmte Einstellarbeiten sind nur mit kehrt der untere Schutz automatisch in seine Zugang zu Fachwissen und/oder Spezialgeräten normale Position zurück und deckt das Sägeblatt durchführbar. vollständig ab. ALLGEMEINE HINWEISE ZUM Hinweis: Bei bestimmten Gegebenheiten – (17) SCHNEIDEN z. B. bei Aufsetzschnitten in eine Wand, einen WARNUNG: Der Betreiber muss sich stets der Fußboden, etc.

  • Seite 63: Wartung & Einstellungen

    www.evolutionpowertools.com WARTUNG & EINSTELLUNGEN nicht mit den TCT-Spitzen der Zähne in Kontakt (18) zu kommen. Das Sägeblatt sollte einen exakten Die Position von 0° (Sägeblatt vertikal) kann 45°-Winkel mit der Bodenplatte bilden. angepasst werden. Drehen Sie die Einstellschrauben (Abb. 33) WARNUNG: Die Maschine muss vom Stromnetz mit einem 3mm-Sechskantschlüssel (nicht im getrennt sein, wenn dieses Verfahren durchgeführt...

  • Seite 64: Allgemeine Wartung & Reinigung

    www.evolutionpowertools.com ALLGEMEINE WARTUNG (20) & REINIGUNG Hinweis: Alle Instandhaltungsarbeiten dürfen nur an ausgeschalteter und vom Stromnetz getrennter Maschine ausgeführt werden. • Stellen Sie regelmäßig sicher, dass alle Sicherheitsvorkehrungen und Schutzvorrichtungen ordnungsgemäß funktionieren. Verwenden Sie die Maschine nur, wenn alle Sicherheits-/Schutzvorkehrungen ordnungsgemäß...

  • Seite 65: Eg-Konformitätserklärung

    EG-KONFORMITÄTSERKLÄRUNG Der Hersteller dieses von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools Ltd, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS, 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten Richtlinien...
  • Seite 66 Total Tools (Importing) Pty Ltd Evolution Power Tools SAS 20 Thackray Road 61 Avenue Lafontaine Port Melbourne 33560, Carbon-Blanc Vic 3207 Bordeaux T: 03 9261 1900 T: +33 (0)5 57 30 61 89 Evolution Power Tools Ltd Evolution Power Tools LLC...
