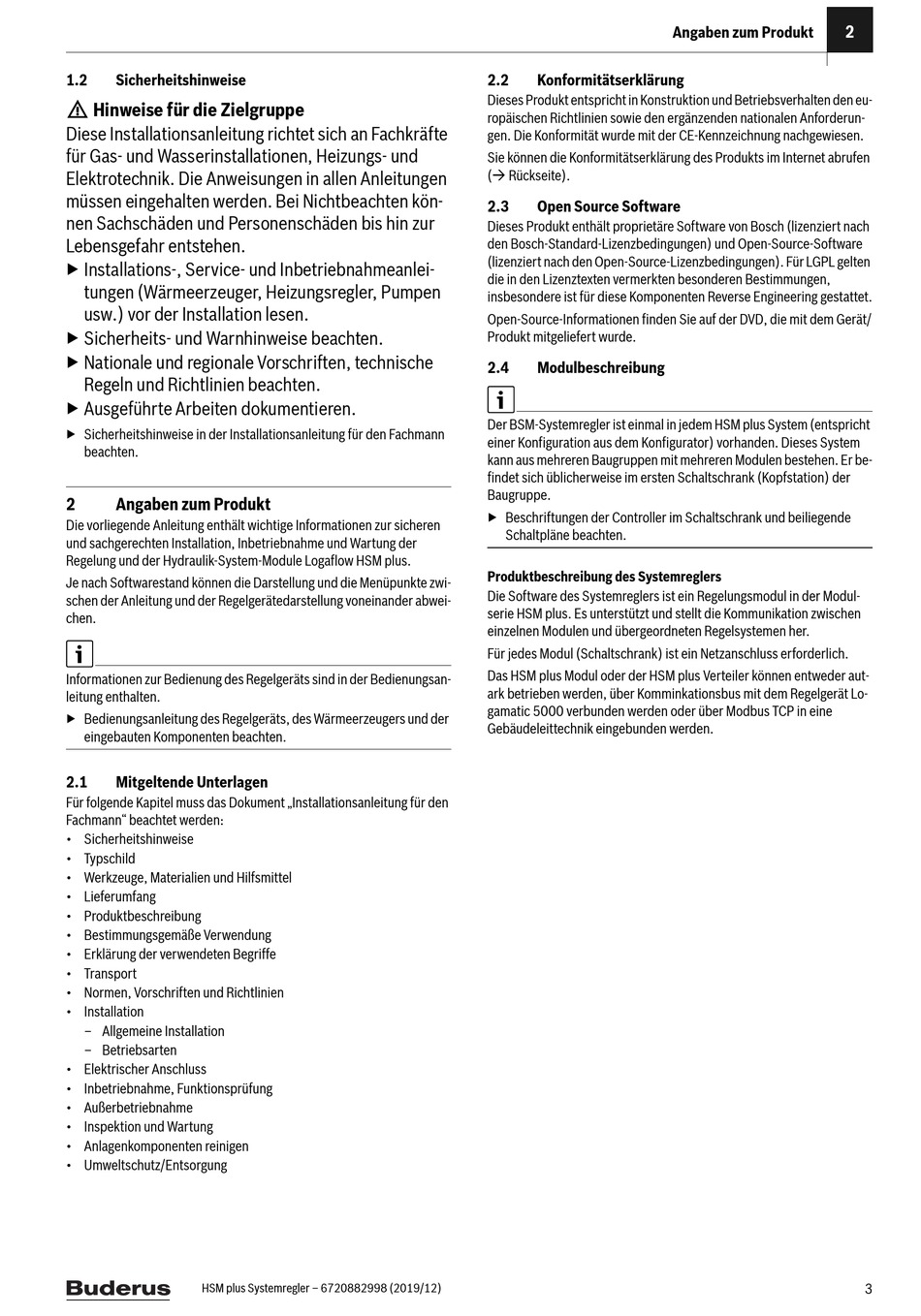

Sicherheitshinweise; Angaben Zum Produkt; Mitgeltende Unterlagen; Konformitätserklärung - Buderus Logaflow HSM plus Installationsanleitung Für Den Fachmann

1.2

Sicherheitshinweise

H Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte
für Gas- und Wasserinstallationen, Heizungs- und
Elektrotechnik. Die Anweisungen in allen Anleitungen
müssen eingehalten werden. Bei Nichtbeachten kön-
nen Sachschäden und Personenschäden bis hin zur
Lebensgefahr entstehen.
▶ Installations-, Service- und Inbetriebnahmeanlei-
tungen (Wärmeerzeuger, Heizungsregler, Pumpen
usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten.
▶ Nationale und regionale Vorschriften, technische
Regeln und Richtlinien beachten.
▶ Ausgeführte Arbeiten dokumentieren.
▶ Sicherheitshinweise in der Installationsanleitung für den Fachmann
beachten.
2

Angaben zum Produkt

Die vorliegende Anleitung enthält wichtige Informationen zur sicheren
und sachgerechten Installation, Inbetriebnahme und Wartung der
Regelung und der Hydraulik-System-Module Logaflow HSM plus.
Je nach Softwarestand können die Darstellung und die Menüpunkte zwi-
schen der Anleitung und der Regelgerätedarstellung voneinander abwei-
chen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungsan-
leitung enthalten.
▶ Bedienungsanleitung des Regelgeräts, des Wärmeerzeugers und der
eingebauten Komponenten beachten.
2.1

Mitgeltende Unterlagen

Für folgende Kapitel muss das Dokument „Installationsanleitung für den
Fachmann" beachtet werden:
• Sicherheitshinweise
• Typschild
• Werkzeuge, Materialien und Hilfsmittel
• Lieferumfang
• Produktbeschreibung
• Bestimmungsgemäße Verwendung
• Erklärung der verwendeten Begriffe
• Transport
• Normen, Vorschriften und Richtlinien
• Installation
– Allgemeine Installation
– Betriebsarten
• Elektrischer Anschluss
• Inbetriebnahme, Funktionsprüfung
• Außerbetriebnahme
• Inspektion und Wartung
• Anlagenkomponenten reinigen
• Umweltschutz/Entsorgung
HSM plus Systemregler – 6720882998 (2019/12)
2.2 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun-
gen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
2.3

Open Source Software

Dieses Produkt enthält proprietäre Software von Bosch (lizenziert nach
den Bosch-Standard-Lizenzbedingungen) und Open-Source-Software
(lizenziert nach den Open-Source-Lizenzbedingungen). Für LGPL gelten
die in den Lizenztexten vermerkten besonderen Bestimmungen,
insbesondere ist für diese Komponenten Reverse Engineering gestattet.
Open-Source-Informationen finden Sie auf der DVD, die mit dem Gerät/
Produkt mitgeliefert wurde.
2.4

Modulbeschreibung

Der BSM-Systemregler ist einmal in jedem HSM plus System (entspricht
einer Konfiguration aus dem Konfigurator) vorhanden. Dieses System
kann aus mehreren Baugruppen mit mehreren Modulen bestehen. Er be-
findet sich üblicherweise im ersten Schaltschrank (Kopfstation) der
Baugruppe.
▶ Beschriftungen der Controller im Schaltschrank und beiliegende
Schaltpläne beachten.
Produktbeschreibung des Systemreglers
Die Software des Systemreglers ist ein Regelungsmodul in der Modul-
serie HSM plus. Es unterstützt und stellt die Kommunikation zwischen
einzelnen Modulen und übergeordneten Regelsystemen her.
Für jedes Modul (Schaltschrank) ist ein Netzanschluss erforderlich.
Das HSM plus Modul oder der HSM plus Verteiler können entweder aut-
ark betrieben werden, über Komminkationsbus mit dem Regelgerät Lo-
gamatic 5000 verbunden werden oder über Modbus TCP in eine
Gebäudeleittechnik eingebunden werden.
