GF CNC 4.0 400 Betriebsanleitung Seite 43

8 SCHWEISSEN
Der Schlitten schließt und der Schweißdruck wird zur Kontrolle der
Einspannung eingesetzt. Anschließend fällt der Druck auf Null, um dem
Anwender eine Sichtkontrolle der Rohrausrichtung zu ermöglichen.

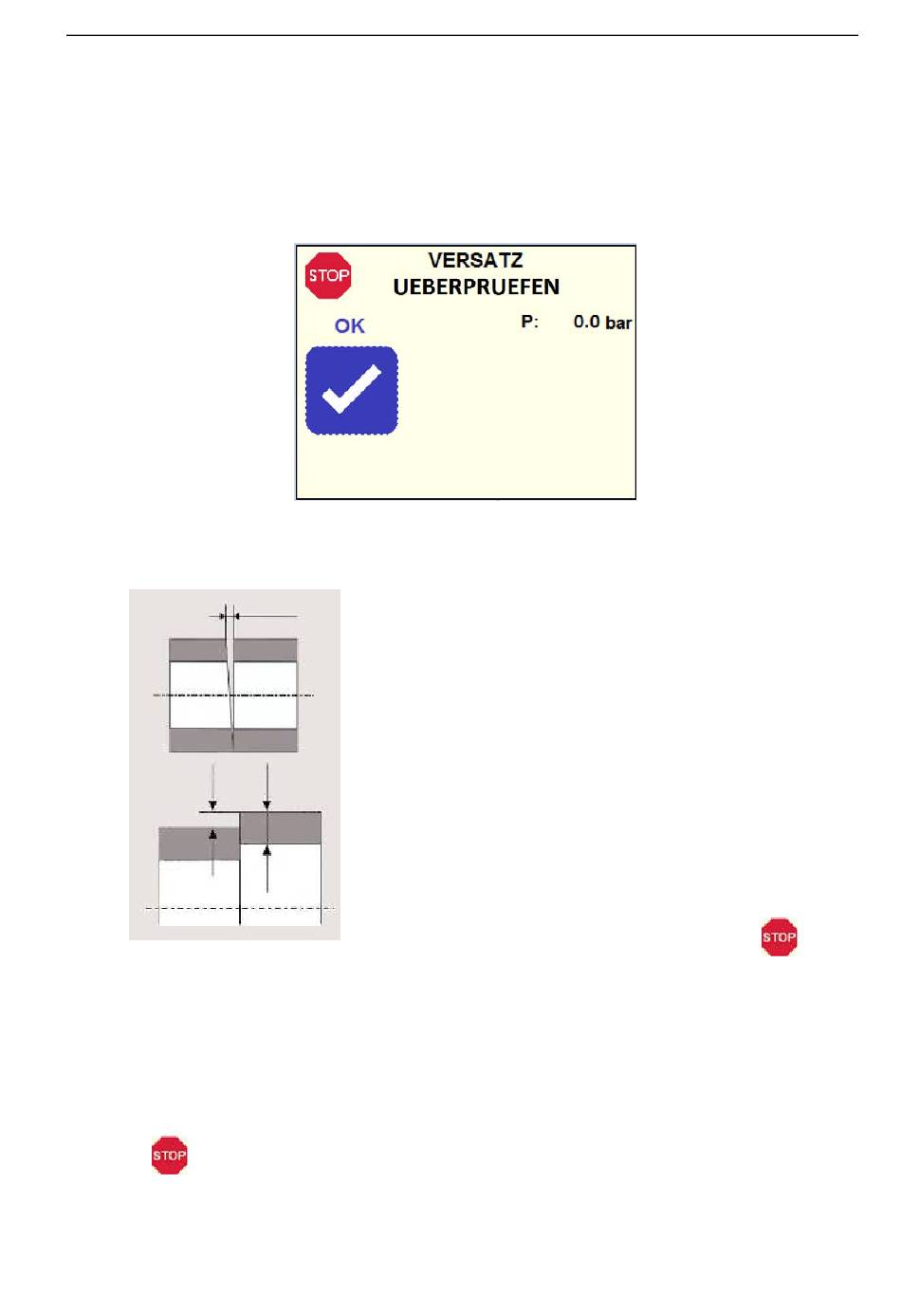

Folgende Ansicht wird angezeigt:
Kontrollieren Sie die Rohrenden entsprechend den folgenden Richtlinien:
Achtung
Hinweis Wir empfehlen die Verwendung von Rollenböcken (mindestens einer pro Seite),
um eine optimale Ausrichtung zu garantieren !
Achtung Um den automatischen Prozess augenblicklich zu stoppen, genügt es die taste
SPANNE DIE ROHRE, um den Schlitten bewegen zu können!
Der Spalt darf maximal 0.5 mm betragen.
Überprüfe den Wandversatz, Dieser darf an der
Außenseite nicht größer als 10 % der Wanddicke sein.
Wird dieses Maß überschritten, muss durch Drehen der
Rohre/Fittings oder durch Verändern
der
ermittelt werden.
Wenn die Rohre korrekt ausgerichtet sind, drücken Sie
die OK Taste zur Bestätigung. Der Schlitten öffnet
automatisch und das Display wechselt zum nächsten
Ansicht.
Bei fehlerhafter Ausrichtung drücken Sie die
um zurück zur Ansicht SPANNE DIE ROHRE zu gelangen.
Richten Sie die Rohre aus und wiederholen Sie den
gesamten Vorgang.
im oberen linken Eck zu berühren! Der Bildschirm wechselt in die Ansicht
Betriebsanleitung CNC 4.0 400/500/630
Spannkraft eine günstigere Einspannposition
Taste,
37
