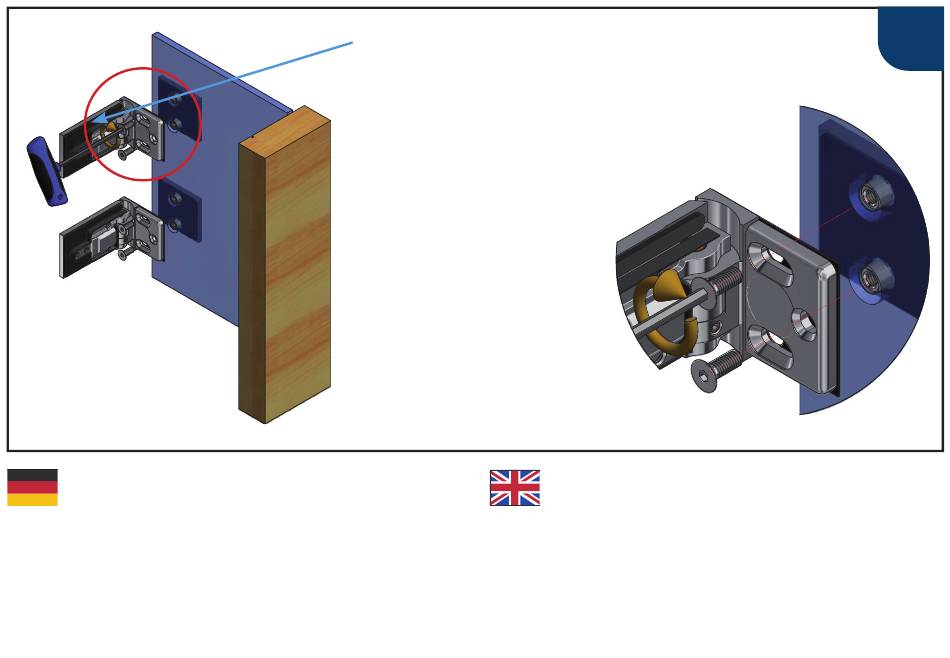

Bitte bei der Montage die Zapfen der Gegenplat-
ten mittig im Glasausschnitt positionieren, um den
größtmöglichen Verstellbereich für die Einstellung des
Sauna-Pendeltürbands zu gewährleisten. Wechselwei-
se bis zum Erreichen des max. Anzugsmomentes von
10N·m anziehen. Nach ca. 5 Minuten noch einmal
wechselseitig auf das max. Anzugsmoment nachziehen.
Benötigtes Werkzeug: Innensechskantschlüssel SW4mm
Die Dicke der HX-Einlagen richtet sich nach
der verwendeten Glasstärke:
8 mm Glas: 2 mm HX-Einlagen
10 mm Glas: 1 mm HX-Einlagen
the required thickness of the rubber inserts
depends on the glass thickness:
8 mm glas: 2 mm rubber inserts
10 mm glas: 1 mm rubber inserts
2x pro Band
max. 10 N·m
2x per hinge
max. 10 N·m
greatest possible adjustment range for setting the sauna
hinge. tool: hex key 4mm. alternately tighten the screws until
reaching the max. torque of 10N·m.
after approx. 5 minutes, alternately retighten to the
specifi ed torque.
position the housing of the sauna door hinge
in the middle of the glass recess to ensure the
1
