Montageanleitung / assembly instruction
Pauli + Sohn GmbH
Industriestraße 20 • 51597 Morsbach
Telefon: +49(0)2294-98 03-0
Versionsnr.: B.1 - Stand: Juni 2014

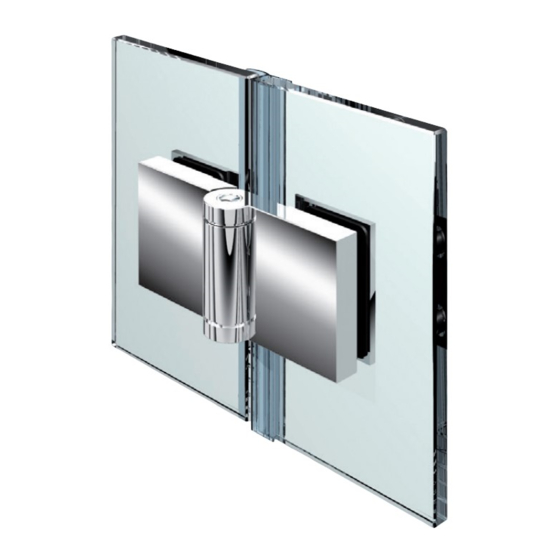

Duschtürband Flinter
shower door hinge Flinter
Modell: Glas-Glas 180°
model: glass-glass 180°
Glasdicke I
glass thickness:
6/8/10 mm
Achtung: Feste Nulllage, dadurch keine Einstellmöglichkeit, nur an geraden, lotrechten Wänden
verwenden, Anschlag sollte mit Magnetdichtprofilen realisiert werden. |
position, therefore no possibility for adjustment, please use only on straight and vertical walls. The
stopper should be mounted with magnetic sealing profile.
Die Duschbeschläge dürfen nur mit warmen Wasser und einem weichen Tuch feucht abgewischt
und nachgetrocknet werden. Scharfe, aggressive, alkalische oder chlorhaltige Reiniger, Scheuer-
mittel oder Lösungsmittel dürfen nicht verwendet werden. Die Tür muss während der Reinigung
mit einer Hand festgehalten werden, um ein Überdrücken zu verhindern. |
be cleansed with warm water and a soft, wet cloth. Sharp, aggressive, alcalic or chloric cleaners,
scrubbing or solvent cleaners have to be avoided. The door has to be fixed by hand during cleaning
in order to prevent an over opening.
Technische Änderungen der Pauli+Sohn GmbH vorbehalten!
8162ZN
nach aussen hin öffnend (180°)
opening outward (180°)
Tragfähigkeit (2 Bändern) I
36 kg entsprechen einem Glastürflügel von
900 x 2000 mm bei einer Glasdicke von 8 mm
36 kg corresponds to a glass door of
900 x 2000 mm with a glass thickness of 8 mm
Eisenstraße 2 • 51545 Waldbröl
Telefon: +49(0)2291-9206-0
Technical changes are subject to Pauli+Sohn GmbH!
load capacity (2 hinges):
Attention: Fixed zero
The hinges may only
Stand: 06/2014
www.pauli.de
info@pauli.de
