Pulox PO-400 Bedienungsanleitung Seite 6

5.2 Display
5.3 SpO2 Sensor Anschluss
Öffnen Sie den USB-Stecker des Geräts und schließen Sie den SpO2-Sensor am USB-Anschluss des Geräts
an.
5.4 Verbindung über USB Kabel
Öffnen Sie den USB-Stecker des Geräts, stecken Sie das Mikroende des USB-Kabels in den USB Anschluss
des Geräts und das andere Ende in den Computer oder das Netzteil.
5.5 Lieferumfang und Zubehör
Pulsoximeter PULOX PO-400, externer Fingersensor (steckbar), USB-Datenkabel, USB-Ladegerät, PC-
Software als Download (Windows 2000/XP/7/8/10), Gebrauchsanweisung
6. Anwendung
6.1 Messung
A. Legen Sie den Finger in den Sensor, wie in Abb. 4 dargestellt.
(Der mitgelieferte Sensor kann sich optisch von dem in der Abbildung unterscheiden. Bitte benutzen
Sie den mit dem Gerät gelieferten externen Fingersensor.)
B. Drücken Sie auf die Funktionstaste bis sich das Gerät einschaltet.
C. Nach einigen Sekunden werden Ihnen die Messergebnisse auf dem Bildschirm angezeigt.
Hinweis: Das Kabel des externen Fingersensors befindet sich auf der Oberseite des Fingers und das
vom Sensor ausgestrahlte Licht muss direkt auf den Fingernagel treffen.
Hinweis: Halten Sie den Finger während der Messung ruhig und bewegen Sie sich nicht übermäßig.
6.2 Messbildschirm
A. Ist die Alarmfunktion eingeschaltet, können Sie den Warnton durch ein kurzes Drücken kurzzeitig
beenden. Die Alarmfunktion wird nach 60 Sekunden automatisch wieder aktiviert.
Das Gerät gibt Alarm wenn die Grenzwerte über- oder unterschritten werden, wenn der
Batteriestand niedrig ist und wenn der Sensor oder der Finger verrutscht.
B. Die Alarmfunktion können Sie im Alarmmenü ausstellen (siehe 6.3.1 Alarmmenü)
Wenn der Alarmton ausgeschaltet ist, wird durch kurzes Drücken der Taste direkt die Uhrzeit
angezeigt. Zum Verlassen der Uhrzeit die Taste erneut drücken.
6.3 Menü
Drücken Sie die Funktionstaste länger als 1 Sekunde: Sie gelangen automatisch ins Hauptmenü siehe
Abb. 5.
Im Hauptmenü können Sie den Alarm und die Uhrzeit einstellen sowie eine Aufnahme starten und das
Pulsoximeter ausschalten.

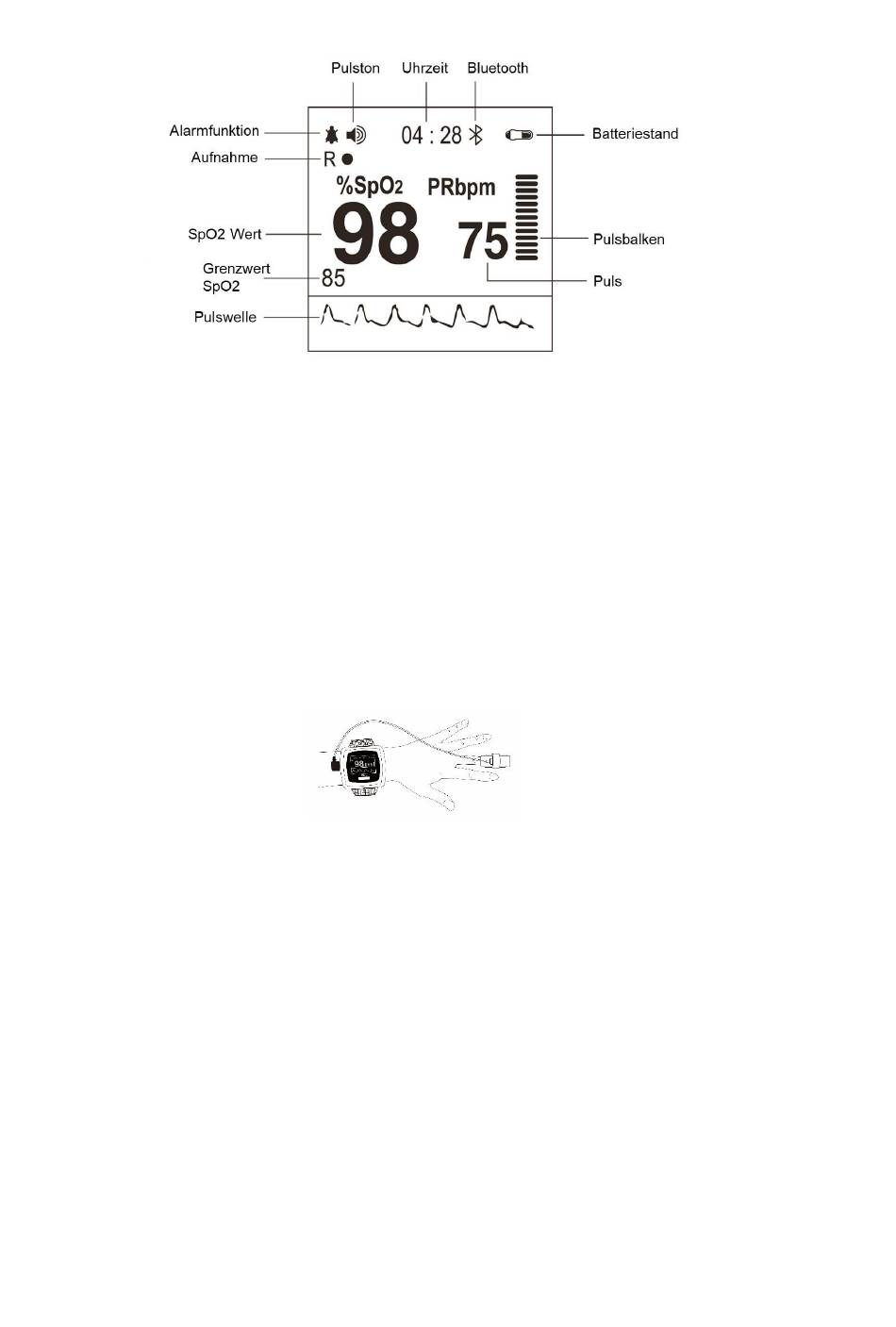

Abb. 3 Messbildschirm
Abb. 4 Platzierung des Sensors
DE
