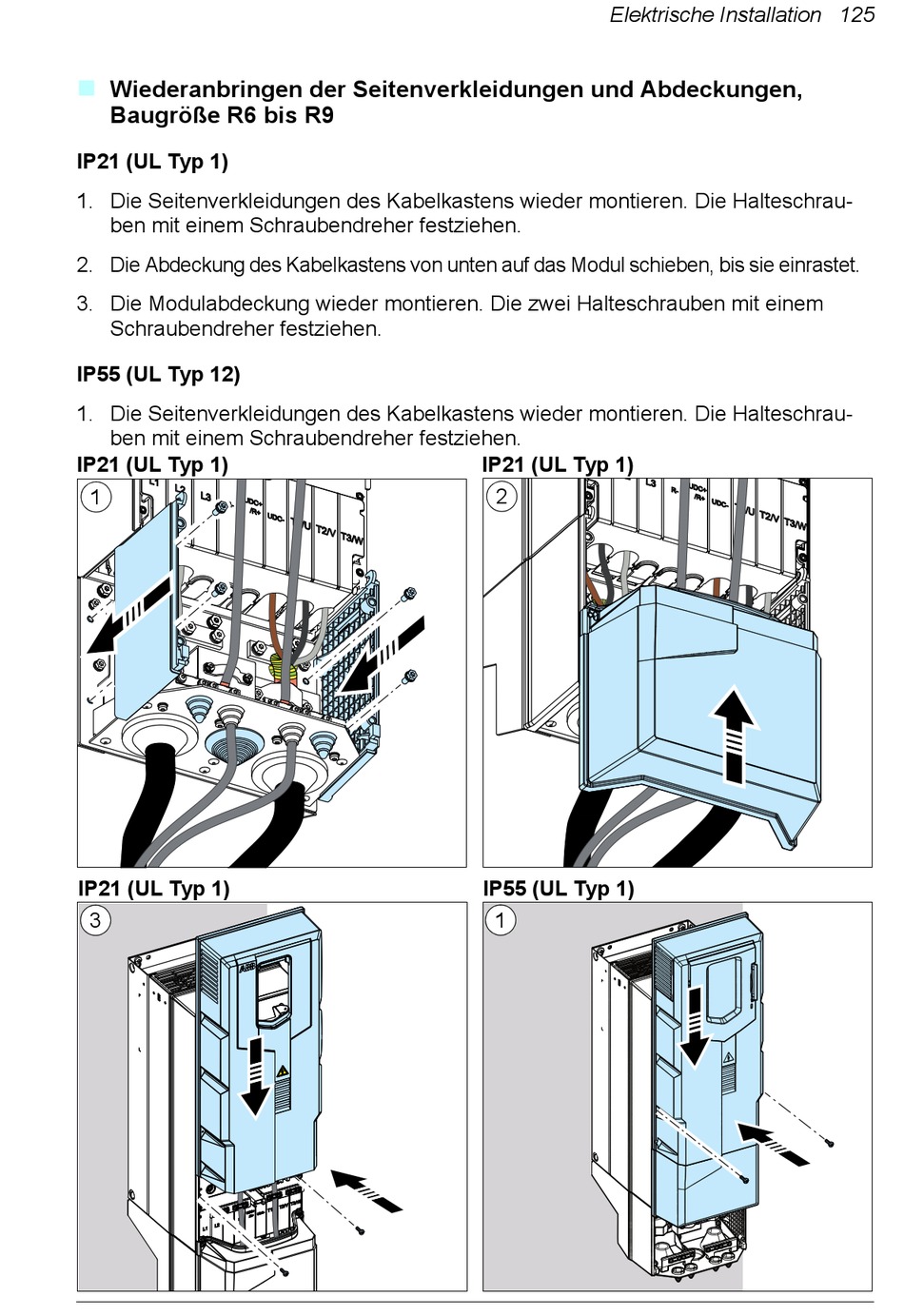

Wiederanbringen der Seitenverkleidungen und Abdeckungen,
Baugröße R6 bis R9
IP21 (UL Typ 1)
1. Die Seitenverkleidungen des Kabelkastens wieder montieren. Die Halteschrau-
ben mit einem Schraubendreher festziehen.
2. Die Abdeckung des Kabelkastens von unten auf das Modul schieben, bis sie einrastet.
3. Die Modulabdeckung wieder montieren. Die zwei Halteschrauben mit einem
Schraubendreher festziehen.
IP55 (UL Typ 12)
1. Die Seitenverkleidungen des Kabelkastens wieder montieren. Die Halteschrau-
ben mit einem Schraubendreher festziehen.
IP21 (UL Typ 1)
1
IP21 (UL Typ 1)
3
Elektrische Installation 125
IP21 (UL Typ 1)
2
IP55 (UL Typ 1)
1
