Tecnologic TLK32 Bedienungsanleitung

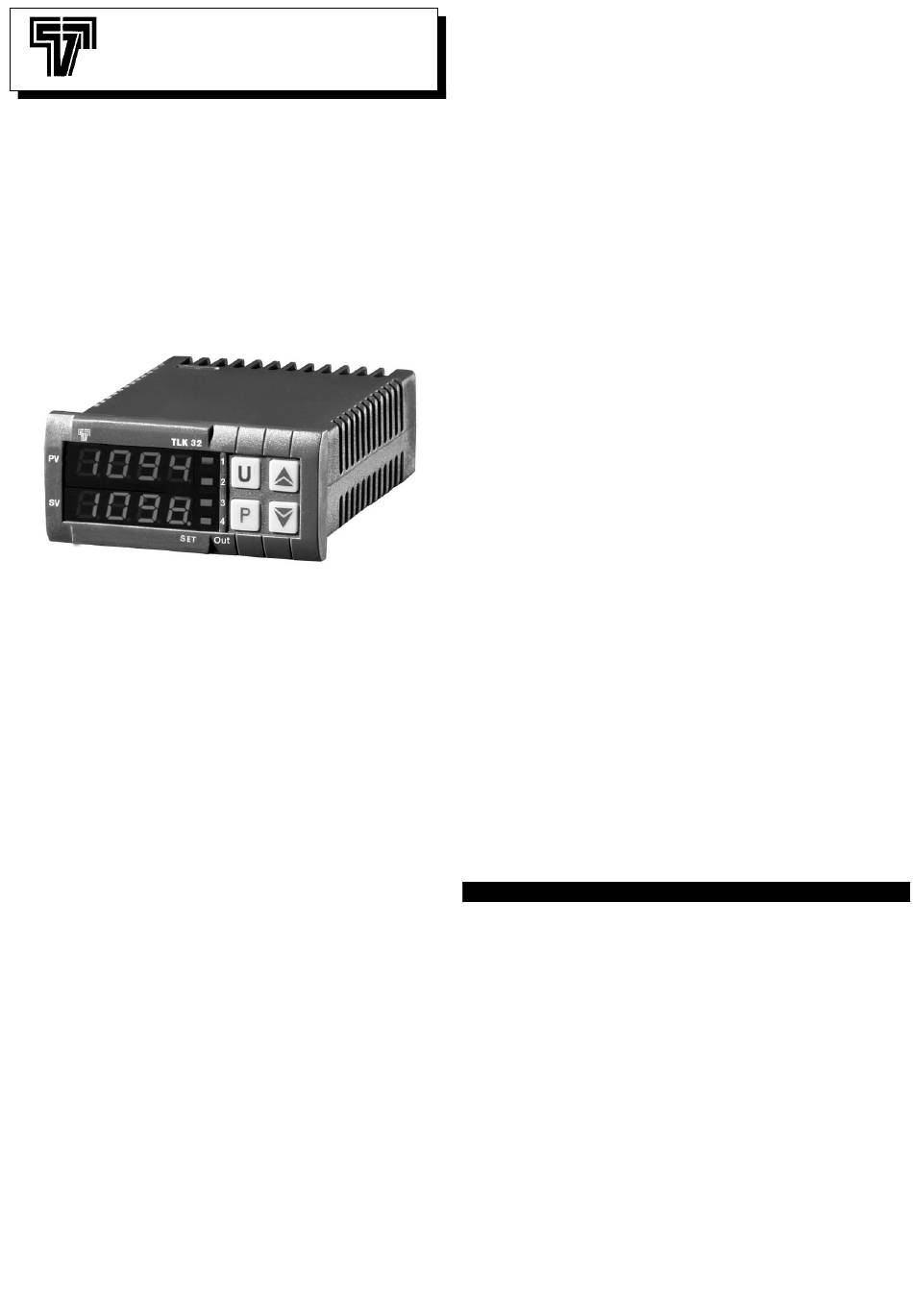

TLK 32
ELEKTRONISCHER
MIKROPROZESSOR
GESTEUERTER
DIGITALREGLER
BEDIENUNGSANLEITUNG
Vr. 02 (DEU) - cod.: ISTR 06153
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
VORWORT:
In der vorliegenden Anleitung sind alle Angaben enthalten, die für
eine einwandfreie Installation und Verwendung sowie Wartung des
Produktes erforderlich sind. Daher sollten die nachstehenden
Anweisungen aufmerksam
Zusammenstellung dieser Bedienungsanleitung wurde mit größter
Sorgfalt vorgegangen. Dennoch kann die Firma TECNOLOGIC
S.p.A. für Schäden,
Bedienungsanleitung hervorgehen, keine Haftung übernehmen.
Dies gilt auch für sämtliche Personen oder Gesellschaften, die an
der Zusammenstellung der Bedienungsanleitung beteiligt waren.
Alle Rechte der vorliegenden Unterlagen sind vorbehalten.
Nachdruck auch auszugsweise verboten, soweit nicht ausdrücklich
zuvor von TECNOLOGIC S.p.A. genehmigt. TECNOLOGIC S.p.A.
behält sich das Recht vor, jederzeit ohne besondere Anzeige jene
Änderungen vorzunehmen, die sie als notwendig erachtet.
TECNOLOGIC spa - TLK 32 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06153 - PAG. 1
gelesen werden.
die aus der Benutzung
INHALT
1 BESCHREIBUNG DES GERÄTES
1.1 ALLGEMEINE BESCHREIBUNG
1.2 BESCHREIBUNG DER FRONTTAFEL
2 PROGRAMMIERUNG
2.1 SCHNELLEINSTELLUNG DER SOLLWERTE
2.2 WAHL DER REGELZUSTÄNDE UND
PROGRAMMIERUNG DER PARAMETER
2.3 PROGRAMMIEREBENEN DER PARAMETER
2.4 REGELZUSTÄNDE
2.5 WAHL DES AKTIVEN SOLLWERTES
3 HINWEISE ZUR INSTALLATION UND ZUM GEBRAUCH
3.1 BESTIMMUNGSGEMÄSSER GEBRAUCH
3.2 MECHANISCHER EINBAU
3.3 ELEKTRISCHE ANSCHLÜSSE
3.4 ANSCHLUSSPLAN
4 BETRIEB
4.1 MESSUNG UND ANZEIGE
4.2 KONFIGURATION DER AUSGÄNGE
4.3 EIN/AUS-REGELUNG
4.4 EIN/AUS-REGELUNG BEI NEUTRALER ZONE
4.5 PID-REGELUNG MIT EINFACHER WIRKUNG
4.6 PID-REGELUNG MIT DOPPELTER WIRKUNG
4.7 AUTOTUNING- UND SELFTUNING-FUNKTIONEN
4.8 ERREICHEN DES SOLLWERTES BEI VORGEGEBENER
GESCHWINDIGKEIT UND AUTOMATISCHE
UMSCHALTUNG ZWISCHEN ZWEI SOLLWERTEN
4.9 SOFT-START-FUNKTION
4.10 BETRIEB DER ALARME
4.10.1 KONFIGURATION DER ALARMAUSGÄNGE
4.10.2 ALARMHYSTERESE
4.11 FUNKTION DES LOOP BREAK ALARMS
4.12 FUNKTION DER TASTE U
4.13 DIGITALER EINGANGE
4.14 SERIELLE SCHNITTSTELLE RS 485
4.15 KONFIGURATION DER PARAMETER MIT "KEY 01"
5 PROGRAMMIERBARE PARAMETER
5.1 PARAMETERTABELLE
5.2 BESCHREIBUNG DER PARAMETER
6 STÖRUNGEN, WARTUNG UND GARANTIE
6.1 FEHLERMELDUNGEN
6.2 REINIGEN
6.3 GEWÄHRLEISTUNG UND INSTANDSETZUNG
7 TECHNISCHE DATEN
7.1 ELEKTRISCHE MERKMALE
7.2 MECHANISCHE MERKMALE
7.3 MECHANISCHE EINBAUMASSE, DURCHBOHREN DER
TAFEL UND BEFESTIGUNG
7.4 FUNKTIONSMERKMALE
7.5 TABELLE DER MESSBEREICHE
7.6 CODIERUNG DES GERÄTES
1 - BESCHREIBUNG DES GERÄTES
1.1 - ALLGEMEINE BESCHREIBUNG
Das Modell TLK 32 ist ein mikroprozessorgesteuerter "single loop"
Digitalregler, mit Regelung EIN/AUS, EIN/AUS bei neutraler Zone,
PID mit einfacher Wirkung oder PID mit doppelter Wirkung (direkt
oder umgekehrt) und mit den Funktionen AUTOTUNING FAST,
SELFTUNING sowie automatischer Berechnung des Parameters
FUZZY OVERSHOOT CONTROL für die PID-Regelung.
Bei der
Die PID-Regelung
ZWEISTUFIGEN Algorithmus, der die beiden Regelwirkungen
unabhängig voneinander bei Prozessstörungen oder Änderungen
der
des Sollwertes optimiert.
Außerdem kann
Digitaleingange und
RS485 mit MODBUS-RTU Kommunikationsprotokoll und einer max.
Übertragungsgeschwindigkeit von 38400 Baud ausgestattet werden.

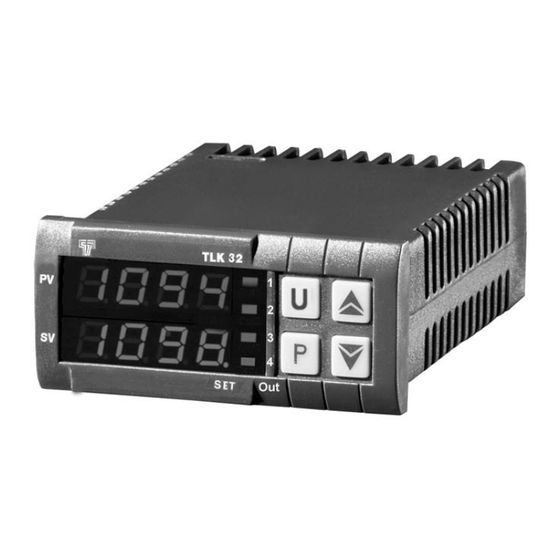

Der Istwert wird auf 4 roten und der Sollwert auf 4 grünen Displays
angezeigt, während die Statusanzeige der Ausgänge über 4 LEDs
erfolgt.
des Gerätes verfügt über einen besonderen
das Gerät auch mit
einer seriellen Kommunikationsschnittstelle
2 konfigurierbaren
