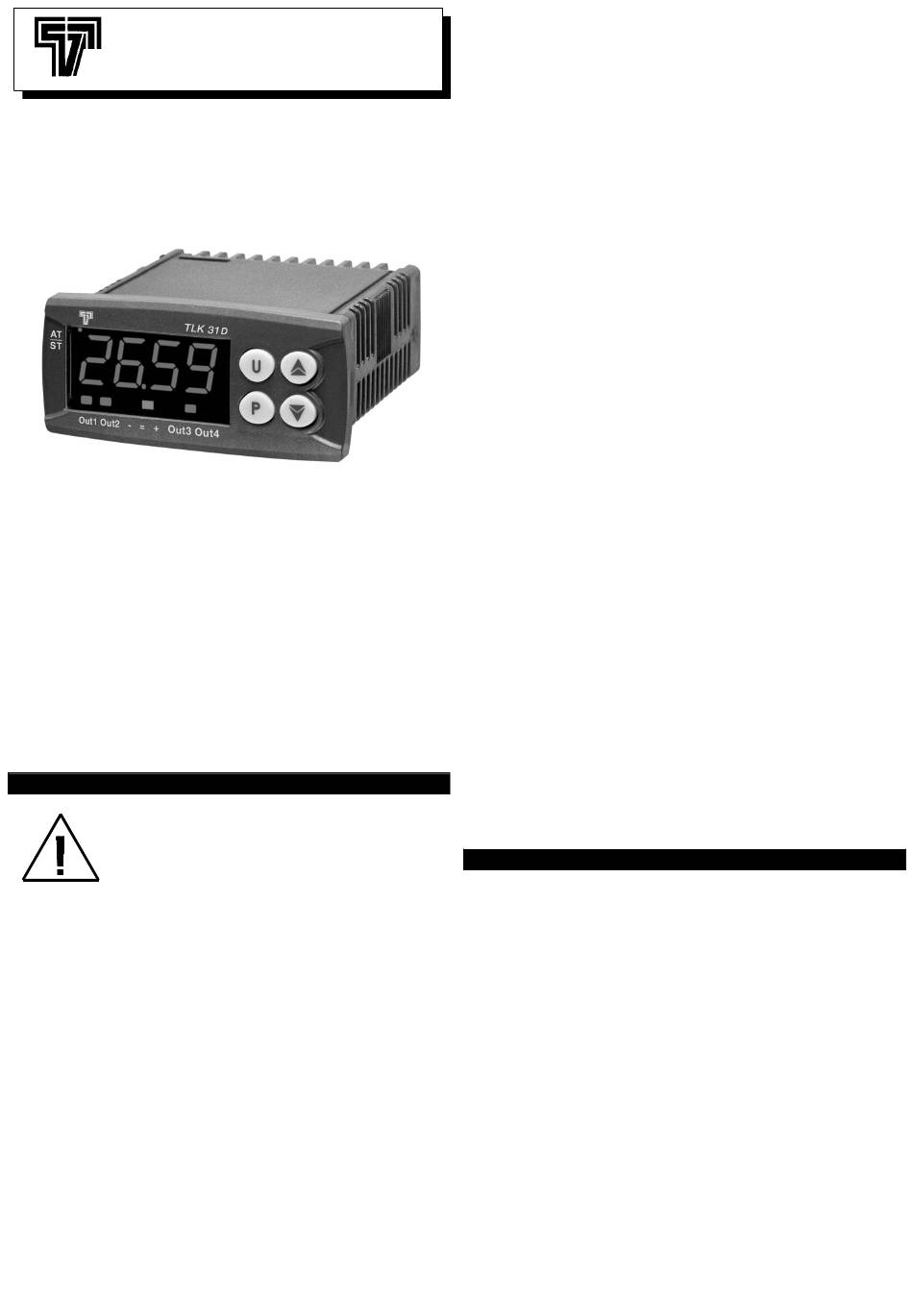

TLK 31 D
TERMOREGOLATORE
ELETTRONICO CON
REGOLAZIONE DIFFERENZIALE
ISTRUZIONI PER L'USO
Vr. 01 (ITA) - cod.: ISTR MTLK31DITA1
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
PREMESSA
Nel presente manuale sono contenute le
informazioni
installazione e le istruzioni per l'utilizzo e la
manutenzione del prodotto, si raccomanda
pertanto
conservarlo.
La presente pubblicazione è di esclusiva proprietà della
TECNOLOGIC S.p.A. la quale pone il divieto assoluto di
riproduzione
e
divulgazione,
espressamente autorizzata.
La TECNOLOGIC S.p.A. si riserva di apportare modifiche
estetiche e funzionali in qualsiasi momento e senza alcun
preavviso.
Qualora un guasto o un malfunzionamento dell'apparecchio
possa creare situazioni pericolose o dannose per persone, co-
se o animali si ricorda che l'impianto deve essere predisposto
con dispositivi aggiuntivi atti a garantire la sicurezza.
La Tecnologic S.p.A. ed i suoi legali rappresentanti non si ri-
tengono in alcun modo responsabili per eventuali danni a per-
sone, cose o animali derivanti da manomissioni, uso impro-
prio, errato o comunque non conforme alle caratteristiche del-
lo strumento.
TECNOLOGIC spa - TLK 31 D - ISTRUZIONI PER L'USO - Vr. 01 - ISTR-MTLK31DITA1 - PAG. 1
necessarie
ad
una
di
leggerlo
attentamente
anche
parziale,
INDICE
1
DESCRIZIONE STRUMENTO
1.1
DESCRIZIONE GENERALE
1.2
DESCRIZIONE PANNELLO FRONTALE
2
PROGRAMMAZIONE
2.1
IMPOSTAZIONE RAPIDA DEI SET POINT
2.2
SELEZIONE
PROGRAMMAZIONE DEI PARAMETRI
2.3
LIVELLI DI PROGRAMMAZIONE PARAMETRI
2.4
STATI DI REGOLAZIONE
2.5
SELEZIONE DEL SET POINT ATTIVO
3
AVVERTENZE PER INSTALLAZIONE ED USO
3.1
USO CONSENTITO
3.2
MONTAGGIO MECCANICO
3.3
COLLEGAMENTO ELETTRICO
3.4
SCHEMA ELETTRICO DI COLLEGAMENTO
4
FUNZIONAMENTO
4.1
MISURA E VISUALIZZAZIONE
4.2
CONFIGURAZIONE DELLE USCITE
4.3
REGOLATORE CON TEMPERATURA ASSOLUTA O
DIFFERENZIALE
4.4
REGOLATORE ON/OFF
4.5
REGOLATORE ON/OFF A ZONA NEUTRA
4.6
REGOLATORE PID A SINGOLA AZIONE
4.7
REGOLATORE PID A DOPPIA AZIONE
4.8
FUNZIONI DI AUTOTUNING E SELFTUNING
4.9
RAGGIUNGIMENTO DEL SET POINT A VELOCITA'
CONTROLLATA
TRA DUE SET POINT
4.10
FUNZIONE DI SOFT-START
4.11
FUNZIONAMENTO DEGLI ALLARMI
4.12
FUNZIONE ALLARME DI LOOP BREAK
4.13
FUNZIONAMENTO DEL TASTO U
4.14
INGRESSI DIGITALI
4.15
INTERFACCIA SERIALE RS 485
4.16
CONFIGURAZIONE PARAMETRI CON KEY 01 O A01
5
PARAMETRI PROGRAMMABILI
6
PROBLEMI , MANUTENZIONE E GARANZIA
6.1
SEGNALAZIONI DI ERRORE
6.2
PULIZIA
6.3
GARANZIA E RIPARAZIONI
7
DATI TECNICI
7.1
CARATTERISTICHE ELETTRICHE
7.2
CARATTERISTICHE MECCANICHE
7.3
DIMENSIONI MECCANICHE, FORATURA PANNELLO E
FISSAGGIO
7.4
CARATTERISTICHE FUNZIONALI
7.5
TABELLA RANGE DI MISURA
7.6
CODIFICA DELLO STRUMENTO
corretta
1 - DESCRIZIONE STRUMENTO
e
di
1.1 - DESCRIZIONE GENERALE

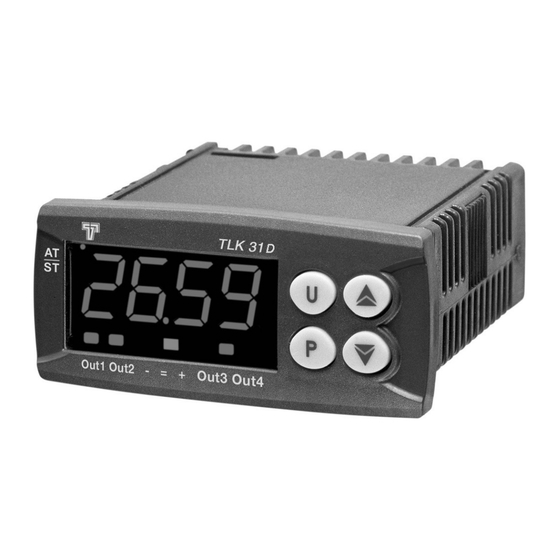

Il modello TLK 31 D
microprocessore "single loop", con regolazione ON/OFF, ON/OFF
a Zona Neutra, PID a singola azione o PID a doppia azione (diretta
se
non
e inversa) dotato di due ingressi per sonde di temperatura di tipo
PTC o NTC attraverso i quali è possibile realizzare la regolazione
differenziale di temperatura ed è pertanto utilizzabile nelle applica-
zioni che richiedono un controllo in funzione della differenza di tem-
peratura tra due diversi ambienti come ad esempio raffreddatori di
fluido (chiller), sistemi di climatizzazione naturale degli ambienti
attraverso il ricircolo dell'aria, riscaldamento attraverso pannelli
solari termici o comunque in molte altre applicazioni dove sono
richieste due misure di temperatura .
Il regolatore è inoltre dotato delle funzioni di AUTOTUNING Fast e
Oscillatorio, SELFTUNING e FUZZY OVERSHOOT CONTROL
per la regolazione PID.
Lo strumento offre la possibilità di disporre di due ingressi digitali
programmabili e di interfaccia di comunicazione seriale RS485 con
protocollo di comunicazione MODBUS-RTU e con velocità di
trasmissione sino a 38400 baud.
DEGLI
STATI
DI
REGOLAZIONE
E COMMUTAZIONE AUTOMATICA
è un termoregolatore digitale a
E
