Tecnologic THP 98 Handbuch

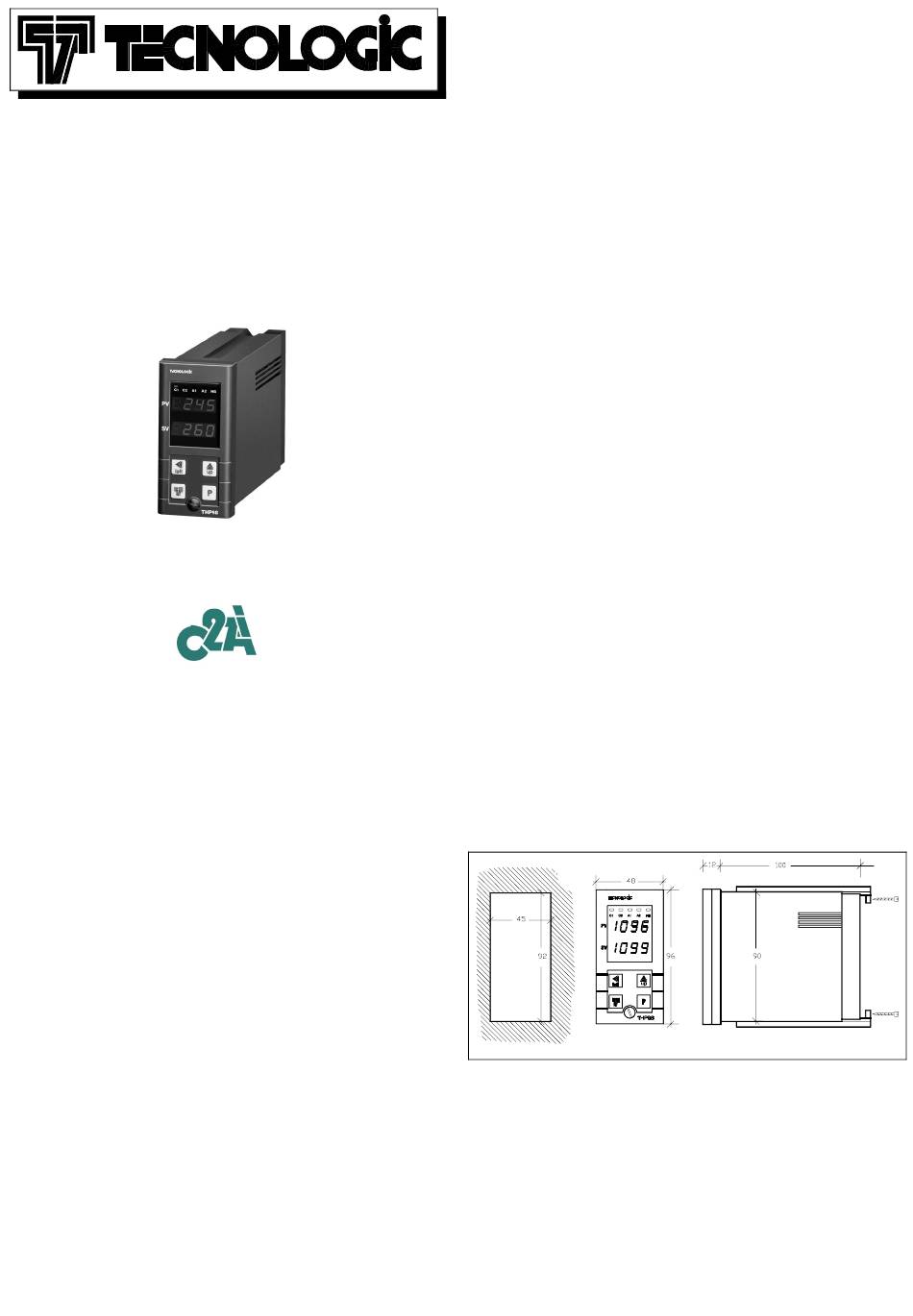

THP 98
THERMOREGULATEUR ELECTRONIQUE
DIGITAL A MICROPROCESSEUR
INSTRUCTIONS POUR L'UTILISATION
C2AI - 9 RUE DE CATALOGNE - 69153 DECINES
Téléphone: 04 72 15 88 70 - Fax: 04 78 26 41 35
INTRODUCTION: Ce manuel contient toutes les informations nécessaires
pour une installation correcte et les instructions pour l'utilisation et
l'entretien du produit, pour cela nous vous recommandons de lire
attentivement les instructions suivantes. Tout a été mis en œuvre pour la
réalisation de ce document, toutefois la Société TECNOLOGIC S.p.A. ne
peut s'assumer aucune responsabilité concernant son utilisation. C'est la
même chose pour toute personne ou Société concernée par la création de ce
manuel. Cette publication
TECNOLOGIC S.p.A. qui en interdit la reproduction et la divulgation,
même partielle, sans son autorisation préalable. La Société TECNOLOGIC
S.p.A. se réserve le droit d'apporter des modifications esthétiques et
fonctionnelles à tout moment et sans aucun préavis.
fait partie intégrante de la Société
TECNOLOGIC - THP 98 USER MANUAL (F - D) - Vr. 01 - ISTR 01052 - PAG. 1
INDEX
1 DESCRIPTION GENERALE
1.1 PANNEAU FACE AVANT
1.2 CODIFICATION DE L'INSTRUMENT
2 DONNEES TECHNIQUES
3 INSTALLATION
4 FONCTIONNEMENT
4.1 REGULATEUR T.O.R.
4.2 REGULATEUR PID A ACTION UNIQUE
4.3 REGULATEUR PID A DOUBLE ACTION
4.4 FONCTION D'AUTOTUNING
4.5 FONCTIONNEMENT DES SORTIES D'ALARME
4.6 FONCTION ALARME DE HEATER BREAK
5 PROGRAMMATION
6 DESCRIPTION DES PARAMETRES
6.1 TABLEAU DES PARAMETRES
7 PROBLEMES, ENTRETIEN ET GARANTIE
1 - DESCRIPTION GENERALE
Le modèle THP 98 est un thermorégulateur digital à microprocesseur
"single loop", avec réglage Tout ou Rien, PID à action unique, PID à
double action (directe et inverse) et avec fonction d'AUTOTUNING pour
le réglage PID. La valeur de procédé est visualisée sur 4 display rouges

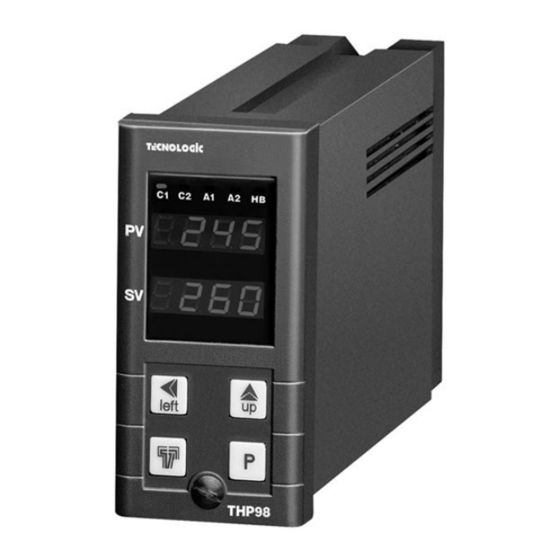

(PV) , la valeur de Set sur 4 display verts (SV), tandis que l'état des sorties
est signalé par 5 leds. L'instrument prévoit jusqu'à 5 sorties : 1 ou 2 sorties
de réglage (C1, C2), 1 ou 2 sorties d'alarme (A1,A2) et 1 sortie d'alarme
de Heater Break (HB) , toutes à relais ou pour le pilotage de relais statiques
(SSR) L'entrée accepte des sondes de température comme les
Thermocouples (J, K, R, S, T) et les Thermorésistances (Pt100).
L'instrument peut aussi avoir une entrée pour le transformateur
ampérométrique pour la fonction de Heater Break.
