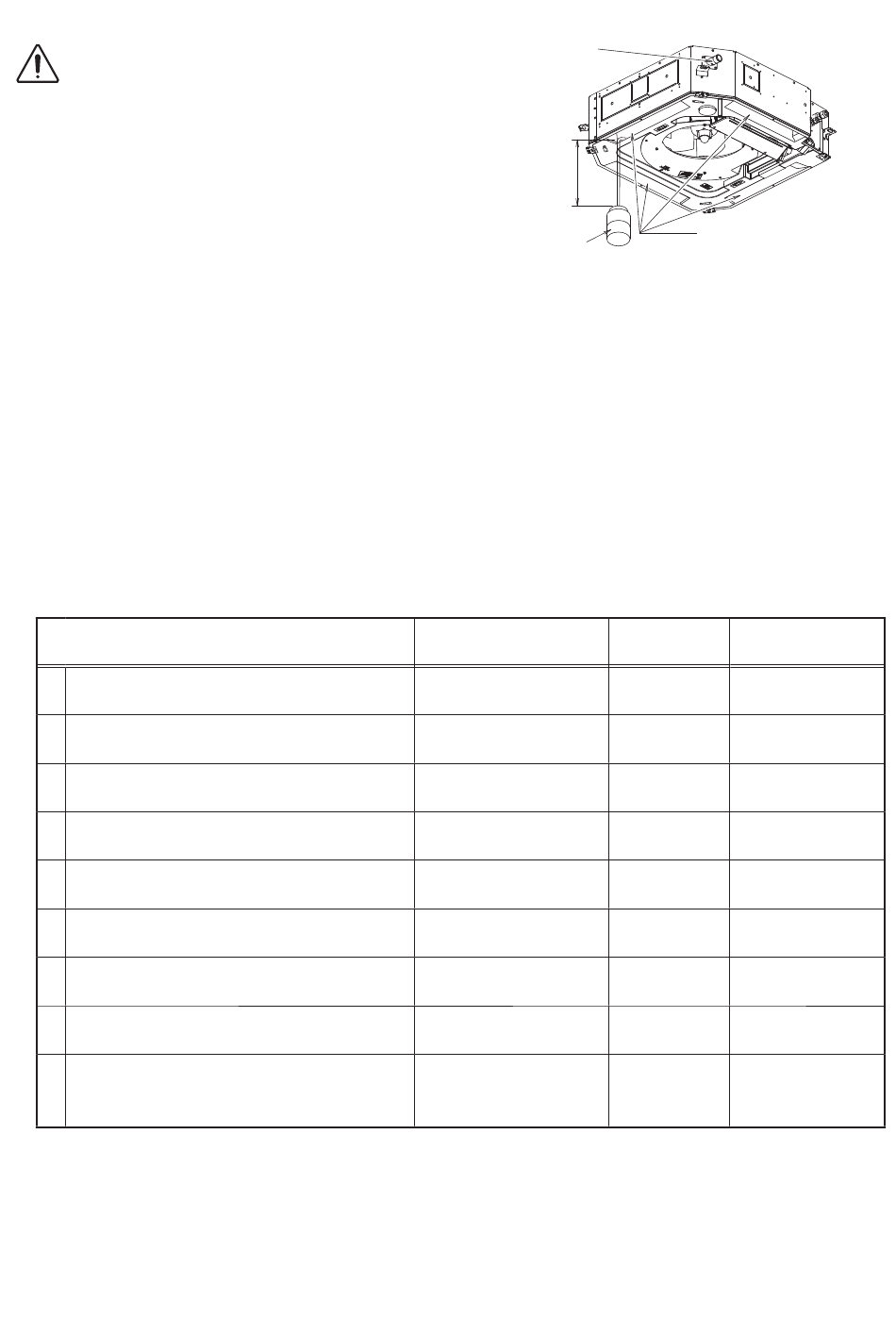

3-5-3. Memeriksa Pembuangan Air
Berhati-hatilah karena kipas akan
PERHATIAN
menyala saat Anda
menghubungpendekkan pena ke
papan kontrol dalam ruang.
Setelah pengkabelan (baca 4. PENGKABELAN LISTRIK.)
dan pemipaan pembuangan selesai, gunakan prosedur
berikut untuk memeriksa apakah air akan mengalir dengan
lancar. Maka dari itu, siapkan kaleng dan lap untuk
menampung dan menyeka air yang tumpah.
(1) Sambungkan daya ke papan terminal daya (terminal R,
S) di dalam kotak komponen listrik.
(2) Tuangkan sekitar 1.200 cc air perlahan-lahan ke dalam
wadah pembuangan untuk memeriksa pembuangan air.
(Gbr. 3-12)
(3) Hubung pendekkan pena penyetel (CHK) di
papan kontrol dalam ruang dan operasikan pompa
pembuangan. Periksa aliran air melalui pipa
pembuangan transparan dan lihat apakah ada
kebocoran.
(4) Jika pemeriksaan pembuangan air selesai, buka pena
penyetel (CHK) dan pasang kembali tutup pipa.
(5) Pos pemeriksaan setelah pemasangan
Setelah pemasangan unit dalam ruang dan luar ruang,
panel serta kabel listrik, periksa item berikut.
Pos pemeriksaan
Pastikan unit dalam ruang dan luar ruang
1
dipasang dengan benar.
2 Pastikan kebocoran gas diuji.
Pastikan pemberian isolasi selesai. (Pipa
3
refrigeran dan pipa pembuangan)
4 Pastikan air pembuangan mengalir lancar.
Pastikan tegangan daya sesuai dengan yang
5
tertera di pelat nama.
Pastikan apakah ada kesalahan
6
pengkabelan atau sambungan yang keliru.
7 Pastikan konstruksi pentanahan selesai.
Pastikan alat ukur kawat sesuai spesifikasi
8
yang disarankan.
Pastikan udara masuk dan saluran keluar
9 udara unit dalam ruang dan luar ruang
disegel dengan penghalang.
Pemeriksaan
pembuangan air
Lebih dari 100 mm
Wadah plastik
untuk saluran
masuk air
Gejala
Jatuh, getaran, derau
Tanpa pendinginan,
tanpa pemanasan
Kebocoran air
Kebocoran air
Tidak berfungsi,
terbakar
Tidak berfungsi,
terbakar
Kebocoran pentanahan
Tidak berfungsi,
terbakar
Tanpa pendinginan,
tanpa pemanasan
276
Saluran keluar wadah
pembuangan
Air (Sekitar 1.200 cc)
Pemeriksaan Keterangan
Gbr. 3-12
