Процедура подсоединения проводки к клемме
■ В случае многожильной проводки
(1) Отрежьте конец провода с помощью
кусачек, затем удалите изоляцию,
чтобы оголить примерно 10 мм
многожильной проводки, и надежно
скрутите концы провода. (Рис. 4-7)
(2) С помощью крестообразной отвертки
открутите винты клеммы на клеммной
панели.
(3) С помощью зажима кольцевой
клеммы или клещей надежно
соедините каждый оголенный конец
провода с прижимом кольцевой
клеммы.
(4) Установите прижим кольцевой
клеммы, установите на место и
затяните с помощью отвертки снятый
винт клеммы. (Рис. 4-8)

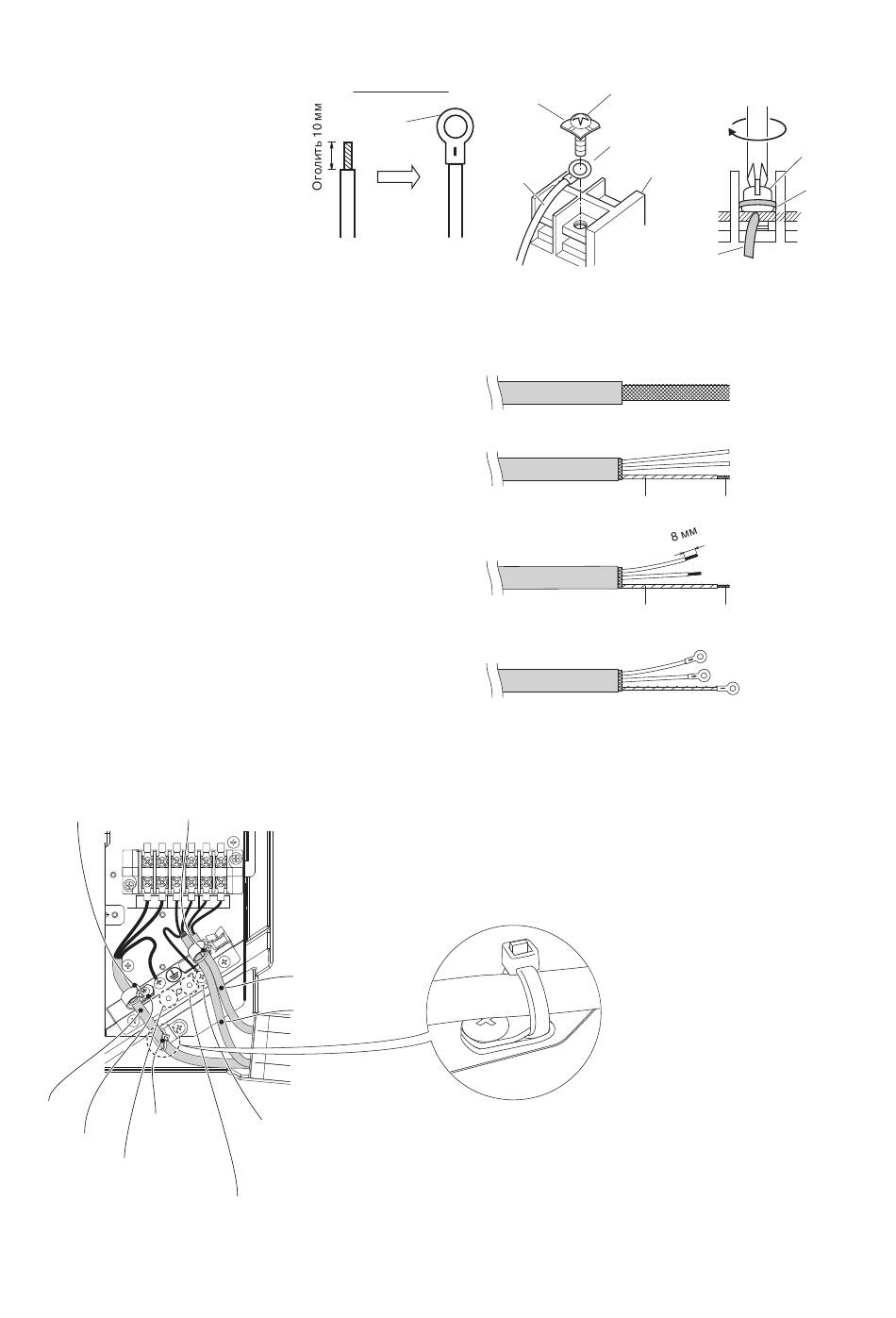

■ Примеры экранированного провода
(1) Удалите покрытие кабеля таким образом, чтобы не
поцарапать плетеный экран. (Рис. 4-9)
(2) Осторожно расплетите плетеный экран и надежно
скрутите вместе провода экрана. Изолируйте провода
экрана, пропустив их сквозь изоляционную трубку, или
обмотав изоляционной лентой. (Рис. 4-10)
(3) Снимите покрытие сигнального провода. (Рис. 4-11)
(4) Прикрепите прижимы кольцевой клеммы к
сигнальным проводам и экранированным проводам,
изолированным в Пункте (2). (Рис. 4-12)
■ Примеры подсоединения проводки
Тип U1
Фиксатор* Фиксатор*
1
Питание
Фиксатор*
Хомут
Винт защитного заземления
(комплект внешнего
электромагнитного клапана
для 3-стороннего выпуска)
* Затяните туго.
1
Многожильный провод
Прижим
кольцевой
клеммы
1
Проводка пульта
дистанционного
управления
Межблочная проводка
управления
1
Используйте этот винт во время подсоединения к
заземлению для межблочной проводки управления.
Винт функционального заземления (внешний комплект
электронного расширительного клапана и таймер расписания)
Специальная
шайба
Провод
Рис. 4-7
232
Винт
Прижим
кольцевой клеммы
Клеммная панель
Провод
Рис. 4-8
Рис. 4-9
Изоляционная лента
Сеть оплетки
Рис. 4-10
Изоляционная лента
Сеть оплетки
Рис. 4-11
Рис. 4-12
Винт и
специальная
шайба
Прижим
кольцевой
клеммы
