Bedienung mit PACTware™
5.4
PACTware™/DTM
Bis auf die Anzeigeeinheit D61 können alle Geräte der PLICS-
RADIO-Serie über einen Windows-PC bedient werden. Hierzu ist
die Konfigurationssoftware PACTware™ und ein passender Ge-
rätetreiber (DTM) nach dem FDT-Standard erforderlich. Zusätz-
lich können die VEGA-DTMs in andere Rahmenapplikationen
nach FDT-Standard eingebunden werden. Zum Anschluss wird
entweder der Schnittstellenwandler VEGACONNECT 4 oder die
RS232-/Ethernetschnittstelle beim C62 benötigt.
Alle derzeit verfügbaren VEGA-DTMs sind als DTM-Collection
mit der aktuellen PACTware™-Version auf einer CD zusammen-
gefasst. Diese CD kann gegen eine Schutzgebühr über die zu-
ständige VEGA-Vertretung bezogen werden. Außerdem kann
diese DTM-Collection inkl. PACTware™ in der Basic Version
kostenfrei übers Internet heruntergeladen werden. Die Professio-
nal Version beinhaltet zusätzlich das Speichern und Drucken der
Projektdokumentation. Hierzu kann eine DTM-Lizenz für die je-
weilige Gerätefamilie über die zuständige VEGA-Vertretung er-
worben werden.
Anschluss T61/T62/R61/R62 via VEGACONNECT
Alternativ zur Inbetriebnahme via Anzeige- und Bedienmodul ist
auch die Parametrierung via PC möglich. Zum Anschluss benö-
tigen Sie den Schnittstellenwandler VEGACONNECT 4. Dieser
kann statt des Anzeige- und Bedienmoduls in das PLICSRADIO
eingesetzt werden. Die Verbindung zum PC erfolgt über die USB-
Schnittstelle. Die Parametrierung eines angeschlossenen
VEGA-HART-Sensors kann ebenfalls über diese Verbindung er-
folgen. Weitere Informationen können Sie der Betriebsanleitung
des "VEGACONNECT 4" entnehmen.
Hinweis:
Der Anschluss des VEGACONNECT oder eines HART-
Modems direkt an die 4 ... 20 mA-Sensorleitung ist nicht
möglich.

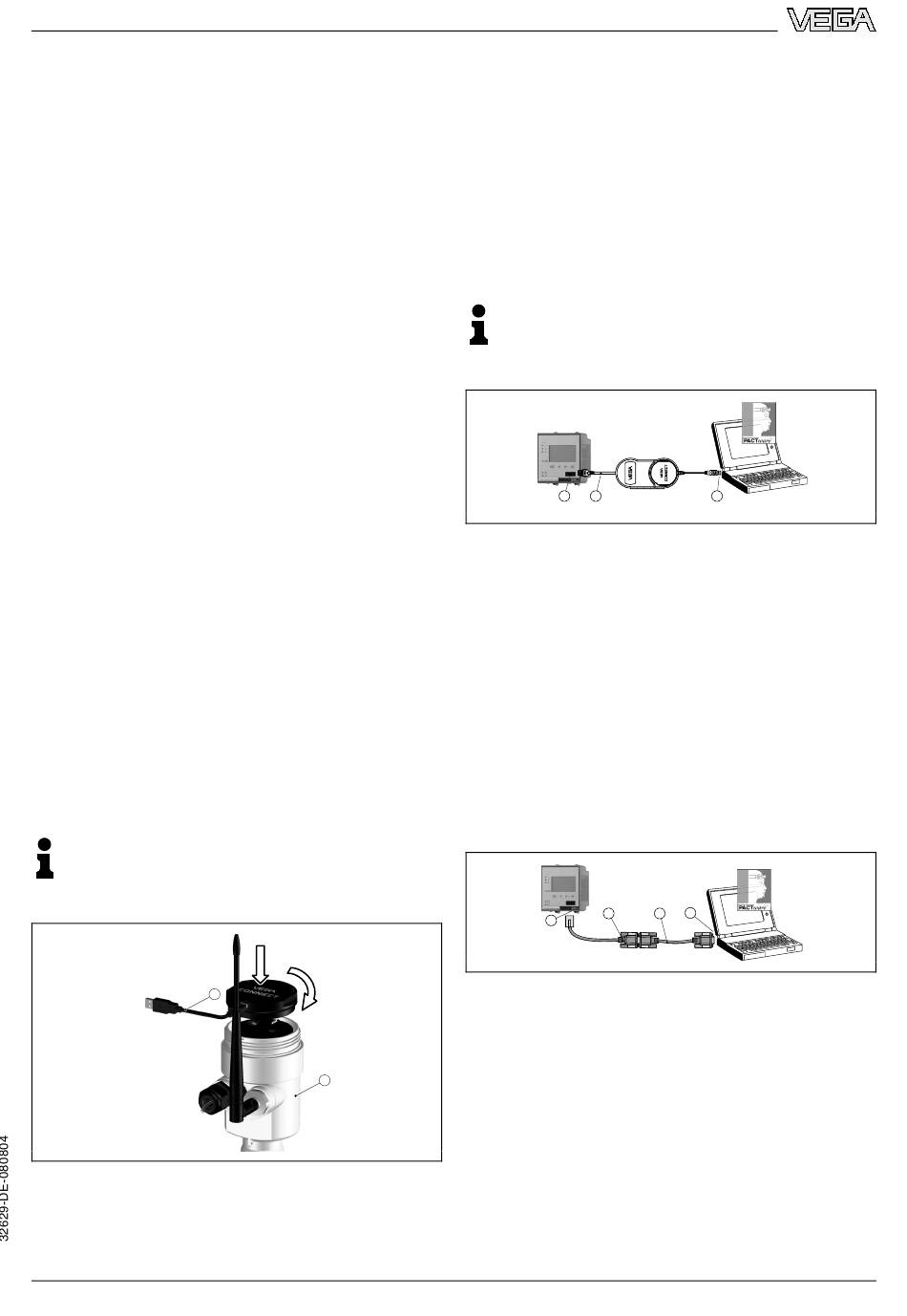

Abb. 13: Einbau und Anschluss in plics
1
USB-Kabel
®
plics
2
-Gerät
Auswertgeräte und Kommunikation – Drahtlose Messwertübertragung
1
2
®
-Gerät
Bedienung
Anschluss C62 via VEGACONNECT
Für kurzzeitigen Anschluss des PCs, beispielsweise zur Para-
metrierung, kann die Verbindung über den Schnittstellenwandler
VEGACONNECT erfolgen. Die hierfür erforderliche I²C-Schnitt-
stelle an der Front des PLICSRADIO ist bei jeder Geräteausfüh-
rung vorhanden. Rechnerseitig erfolgt die Verbindung über die
USB-Schnittstelle.
Information:
Über diese Schnittstellenverbindung kann nicht nur das
PLICSRADIO parametriert werden, sondern auch der
am Anfang der Messkette stehende Sensor.
3
Abb. 14: Anschluss via VEGACONNECT
1
USB-Schnittstelle des PCs
I²C-Anschlusskabel des VEGACONNECT 4
2
3
I²C-Schnittstelle
Anschluss C62 via RS232
Über die optionale RS232-Schnittstelle kann die direkte Para-
metrierung und Messwertabfrage des Gerätes via PACTware™
erfolgen. Verwenden Sie hierzu das im Lieferumfang enthaltene
RS232-Modemanschlusskabel und ein zusätzlich angeschlos-
senes Nullmodemkabel (z. B. Artikel-Nr. LOG571.17347). Zur
Reduzierung von EMV-Störungen sollten Sie den mitgelieferten
Klappferrit am RS232-Modemanschlusskabel anbringen.
Falls am PC keine RS232-Schnittstelle vorhanden oder diese
schon belegt ist, kann auch ein USB-RS232-Adapter verwendet
werden (z. B. Artikel-Nr. 2.26900).
4
Abb. 15: Anschluss des PCs via RS232
1
RS232-Schnittstelle des PCs
RS232-Nullmodemkabel (Artikel-Nr. LOG571.17347)
2
RS232-Modemanschlusskabel (im Lieferumfang)
3
RS232-Schnittstelle
4
Anschluss C62 via RS232 an ein Modem
Die optionale RS232-Schnittstelle ist zur einfachen Modeman-
bindung besonders geeignet. Hierbei können externe Analog-,
ISDN- und GSM-Modems mit serieller Schnittstelle zum Einsatz
kommen. Das erforderliche RS232-Modemanschlusskabel ist im
Lieferumfang des PLICSRADIO enthalten. Zur Reduzierung von
EMV-Störungen sollten Sie das mitgelieferte Klappferrit am
RS232-Modemanschlusskabel anbringen. Nun ist der eigen-
