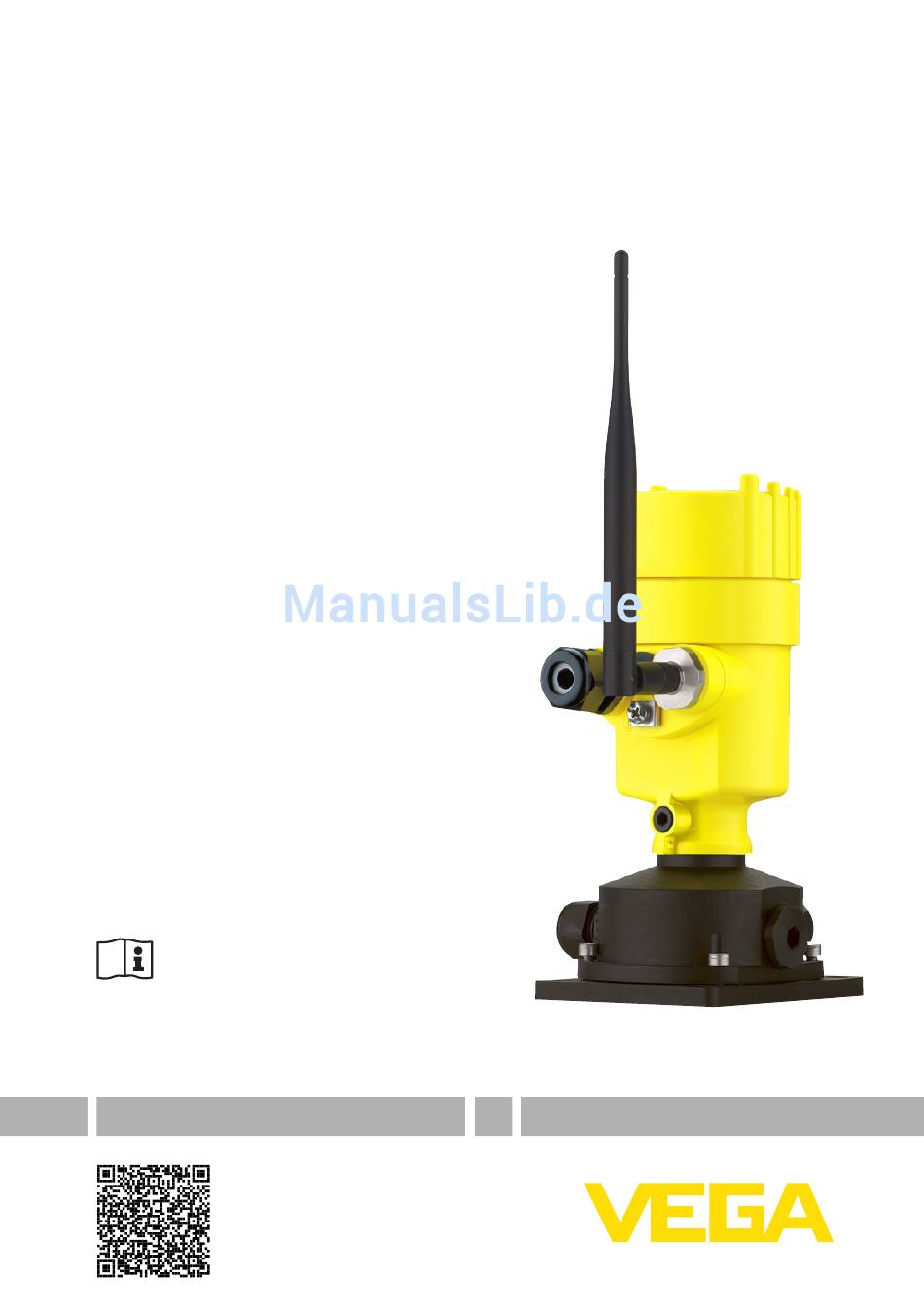

Betriebsanleitung
Einkanalige Empfängereinheit zur
drahtlosen Kommunikation
PLICSRADIO R61
Drahtlose Empfangseinheit (Einkanal)
Document ID: 32625

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VEGA PLICSRADIO R61

  • Seite 1 Betriebsanleitung Einkanalige Empfängereinheit zur drahtlosen Kommunikation PLICSRADIO R61 Drahtlose Empfangseinheit (Einkanal) Document ID: 32625...
  • Seite 2: Inhaltsverzeichnis

    Den PC anschließen ............27 Parametrierung mit PACTware .......... 27 Instandhalten und Störungen beseitigen Wartung ................29 Störungen beseitigen ............29 Das Gerät reparieren ............30 Ausbauen Ausbauschritte ..............31 Entsorgen ................. 31 10 Anhang PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 3 Inhaltsverzeichnis 10.1 Technische Daten ............. 32 10.2 Maße ................34 Redaktionsstand: 2013-02-07 PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 4: Zu Diesem Dokument

    Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 5: Zu Ihrer Sicherheit

    Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Das PLICSRADIO R61 ist ein Gateway zur drahtlosen Übertragung eines HART-Signals. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung".
  • Seite 6: Ce-Konformität

    Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 7: Produktbeschreibung Aufbau

    Technische Daten • Artikelnummern Dokumentation Die Seriennummer des Gerätes auf dem Typschild ermöglicht es Ihnen, die Auftragsdaten und die Dokumentation des Gerätes abzu- rufen. Gehen Sie hierzu auf www.vega.com, "VEGA Tools" und "serial number search". PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 8: Arbeitsweise

    Messwerte per Modem oder Netzwerk abgerufen und mit- tels Webbrowser, Visual VEGA oder WEB-VV zur Anzeige gebracht werden. Zusätzlich ist ein Messwert- und Meldungsversand via E-Mail möglich. Der Einsatz des PLICSRADIO R61 eignet sich besonders in den Bereichen Bestandserfassung, VMI (Vendor Managed Inventory) und Fernabfrage.
  • Seite 9 Ausgänge (3 x 4 … 20 mA, 3 x Relais, RS232/Ethernet) Anzeigeeinheit PLICSRADIO D61 Funktionsprinzip Ein in Funkreichweite vorhandenes PLICSRADIO R61 kann die Messwerte eines am PLICSRADIO T61/T62 angeschlossenen Sen- sors über die Funkkommunikation abrufen. Der Messwert wird an den integrierten 4 …...
  • Seite 10: Bedienung

    Mit einer Bediensoftware nach dem FDT/DTM-Standard, bei- spielsweise mit PACTware und einem VEGACONNECT 4 oder der Auswerteinheit PLICSRADIO C62 Die eingegebenen Parameter werden generell im PLICSRADIO R61 gespeichert, beim Bedienen mit PACTware optional auch auf dem PC. Information: Beim Einsatz von PACTware und entsprechendem VEGA-DTM kön- nen zusätzliche Einstellungen vorgenommen werden, welche mit der...
  • Seite 11: Montieren Allgemeine Hinweise

    4 Montieren Montieren Allgemeine Hinweise Montagemöglichkeiten In der Standardausführung ist das PLICSRADIO R61 für die Wand- montage konzipiert. Optional sind Montageadapter für Tragschienen- montage (Hutschiene 35 x 7,5 nach DIN EN 50022/60715) sowie für Rohrmontage erhältlich. Montageposition Wählen Sie die Montageposition möglichst so, dass Sie das Gerät beim Montieren und Anschließen sowie für das spätere Nachrüsten...
  • Seite 12: Montagevorbereitungen

    Behältern. Abb. 5: Maßnahmen gegen das Eindringen von Feuchtigkeit Montagevorbereitungen Werkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Innensechskantschlüssel, Größe 4 • Kreuzschlitzschraubendreher Größe 2 bzw. Torx Größe T10 • Schlitzschraubendreher 3 mm PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 13: Montageschritte

    180° auf der Wandmontageplatte versetzt werden. Warnung: Die vier Befestigungsschrauben des Sockelgehäuses dürfen nur handfest auf Block festgedreht werden. Ein Anzugsmoment > 5 Nm (3.688 lbf ft) kann zu Schäden an der Wandmontageplatte führen. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 14: An Die Spannungsversorgung Anschließen

    Spannungsversorgung finden Sie im Kapitel "Technische Daten" im "Anhang". Anschlusskabel auswäh- Die Betriebsspannung des PLICSRADIO R61 wird mit handelsübli- chem Kabel entsprechend den landesspezifischen Installationsstan- dards angeschlossen. Das PLICSRADIO R61 wird mit handelsüblichem zweiadrigem Kabel ohne Schirm angeschlossen. Ein Kabelaußendurchmesser von 5 …...
  • Seite 15: Anschlussschritte Spannungsversorgung

    Dichtring muss das Kabel komplett umschließen 7. Montageplatte wieder aufsetzen und Schrauben festziehen Anschlussschritte Spannungsversorgung Gehen Sie wie folgt vor: 1. Gehäusedeckel abschrauben 2. Evtl. vorhandenes Anzeige- und Bedienmodul durch leichtes Drehen nach links herausnehmen PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 16 11. Überwurfmutter der Kabelverschraubung fest anziehen. Der Dichtring muss das Kabel komplett umschließen 12. Klemmenabdeckung einsetzen und verschrauben 13. Evtl. vorhandenes Anzeige- und Bedienmodul durch leichtes Drehen nach rechts einsetzen 14. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 17: Anschlussplan

    Abb. 9: Anschluss Spannungs- und Sensorversorgung Elektronikgehäuse mit Anschlussklemmen für Spannungsversorgung Sockelgehäuse mit Anschlussklemmen für 4 … 20 mA-Ausgang Anschlussplan 4 … 20 mA-Ausgang im Sockelgehäuse Abb. 10: Anschluss des 4 … 20 mA-Ausgangs im Sockelgehäuse Erdung PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 18 5 An die Spannungsversorgung anschließen Anschlussplan Span- nungsversorgung im Elektronikgehäuse ( + ) ( - ) Abb. 11: Anschluss der Spannungsversorgung im Elektronikgehäuse Spannungsversorgung PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 19: In Betrieb Nehmen Mit Der Integrierten Anzeige- Und Bedieneinheit

    3. Anzeige- und Bedienmodul auf die Elektronik setzen und leicht nach rechts bis zum Einrasten drehen 4. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom PLICSRADIO R61 ver- sorgt, ein weiterer Anschluss ist nicht erforderlich. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 20 6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit Abb. 12: Anzeige- und Bedienmodul einsetzen Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 21: Bediensystem

    Die Inbetriebnahme umfasst in erster Linie die Einstellung der Funkverbindung (Auswahl Funkkanal und gesicherter Betrieb). Die Auswahl des gewünschten Anzeigewertes z. B. in Prozent, linearisier- te Prozent oder skaliert sind weitere Einstellmöglichkeiten (nur bei Einsatz von VEGA-Sensorik). PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 22 6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit Einschaltphase Nach dem Einschalten führt das PLICSRADIO R61 zunächst einen kurzen Selbsttest durch. Folgende Schritte werden durchlaufen: • Interne Prüfung der Elektronik • Anzeige des Gerätetyps, der Firmwareversion sowie des Geräte- TAGs (Gerätename)
  • Seite 23 Wird ein T62 ausgewählt, muss zusätzlich die Eingangsnum- mer definiert werden. Information: Nach einem Reset auf Werkseinstellung ist das PLICSRADIO R61 so konfiguriert, dass der Messwert 1 der angeschlossenen T61/T62 mit Adr. 1 ausgelesen wird. Messstelle - Ausgang - Für den Störfall kann festgelegt werden, welchen Wert der Stromaus-...
  • Seite 24: Menüplan

    Merkmale des PLICSRADIO R61 Optionale Einstellungen Zusätzliche Einstell- und Diagnosemöglichkeiten sind über die Windows-Software PACTware und passendem DTM verfügbar. Der Anschluss erfolgt hierbei über den Schnittstellenwandler VEGA- CONNECT 4. Weitere Informationen finden Sie in der Online-Hilfe von PACTware bzw. des DTMs. Menüplan Messwertansicht PLICSRADIO R61 •...
  • Seite 25 6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit Geräteeinstellungen Messstelle - Eingang Messstelle - Ausgang - Stromausgang Display PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 26 6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit Diagnose Service Info PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 27: In Betrieb Nehmen Mit Pactware

    Parametrierung via PC möglich. Zum Anschluss benötigen Sie den Schnittstellenwandler VEGACONNECT 4. Dieser kann statt des Anzeige- und Bedienmoduls in das PLICSRADIO R61 eingesetzt werden. Die Verbindung zum PC erfolgt über die USB-Schnittstelle. Die Parametrierung der per Funkkommunikation erreichbaren PLICSRADIO T61/T62 sowie den daran angeschlossenen Sensoren kann ebenfalls über diese Verbindung erfolgen.
  • Seite 28 In der Vollversion ist zusätzlich eine erweiterte Druckfunktion zur vollständigen Projektdokumentation sowie die Speichermöglichkeit von Messwert- und Echokurven enthalten. Weiterhin ist hier ein Tank- kalkulationsprogramm sowie ein Multiviewer zur Anzeige und Analyse der gespeicherten Messwert- und Echokurven verfügbar. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 29: Instandhalten Und Störungen Beseitigen

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...
  • Seite 30: Verhalten Nach Störungsbeseitigung

    Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparaturformular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen.
  • Seite 31: Ausbauen Ausbauschritte

    Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 32: 10 Anhang

    Ʋ Ausführung erhöhte Reichweite 920 … 927,2 MHz Antennenanschluss R-SMA Antennentyp Standard Rundstrahl-(Omni)Antenne Sendeleistung Standardantenne Ʋ Standardausführung 15 dBm (32 mW) Ʋ Ausführung erhöhte Reichweite 19 dBm (80 mW) Antennengewinn Standardantenne Nur zulässig in USA/Kanada PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 33 Ʋ 115/230 V-Ausführung Elektrische Trennmaßnahmen Sichere Trennung gemäß VDE 0106 Teil 1 zwischen Spannungsversorgung und Eingang Ʋ Bemessungsspannung 253 V (50 V bei 24 V Netzteilausführung) Voraussetzung für die Einhaltung der Schutzart ist das passende Kabel. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 34 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden.
  • Seite 35: Gehäusesockel Mit Anschlussraum

    10 Anhang Gehäusesockel mit Anschlussraum 90 mm (3.54") 110 mm (4.33") ~ 66 mm (2.6") Abb. 16: Gehäusesockel mit Anschlussraum PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 36: Abgesetzte Antenne

    10 Anhang Abgesetzte Antenne 138 mm (5.43") 19 mm (0.75") 90 mm (3.54") 110 mm (4.33") ~ 66 mm (2.6") Abb. 17: Abgesetzte Antenne Antenne Bügel für Rohrmontage Antennenkabel 3 m PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 37: Gewerbliche Schutzrechte

    Линии продукции фирмы ВЕГА защищаются по всему миру правами на интеллектуальную собственность. Дальнейшую информацию смотрите на сайте VEGA系列产品在全球享有知识产权保护。 进一步信息请参见网站< >。 10.4 Warenzeichen Alle verwendeten Marken sowie Handels- und Firmennamen sind Eigentum ihrer rechtmäßigen Eigentümer/Urheber. PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 38 Hotline 29 Typschild 7 Inbetriebnahme 21 VEGACONNECT 4 27 Visualisierung 8 VMI 8 Kabel – Abschirmung 14 Kanal 22 Wandmontage 13 WEB-VV 8 WEEE-Richtlinie 31 Lin.-Prozent 23 Werkseinstellung 24 Werkzeuge 12 WLAN 8 Messwertanzeige 22 PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 39 Notizen PLICSRADIO R61 • Drahtlose Empfangseinheit (Einkanal)
  • Seite 40 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2013 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
