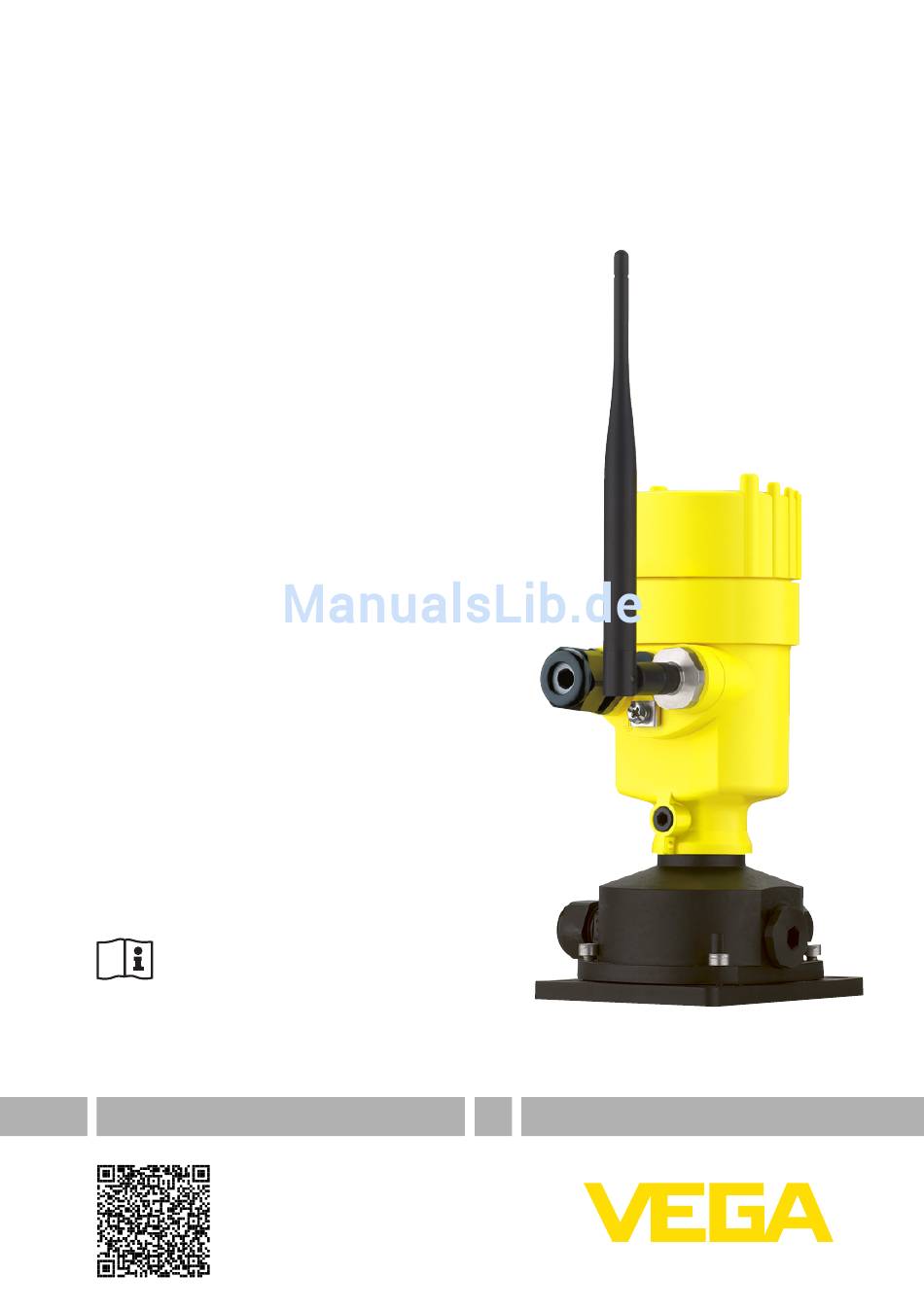

- Seite 1 Betriebsanleitung Mehrkanalige Empfängereinheit zur drahtlosen Kommunikation PLICSRADIO R62 Drahtlose Empfangseinheit (Mehrkanal) Document ID: 32970...
-
Seite 2: Inhaltsverzeichnis
Den PC anschließen ............25 Parametrierung mit PACTware .......... 25 Instandhalten und Störungen beseitigen Wartung ................27 Störungen beseitigen ............27 Das Gerät reparieren ............28 Ausbauen Ausbauschritte ..............29 Entsorgen ................. 29 10 Anhang PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) - Seite 3 Inhaltsverzeichnis 10.1 Technische Daten ............. 30 10.2 Maße ................32 Redaktionsstand: 2013-02-07 PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
-
Seite 4: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 5: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Das PLICSRADIO R62 ist ein Gateway zur drahtlosen Übertragung von 4 … 20 mA/HART-Signalen und Schaltzuständen. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". -
Seite 6: Ce-Konformität
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 7: Produktbeschreibung 3.1 Aufbau
Technische Daten • Artikelnummern Dokumentation Die Seriennummer des Gerätes auf dem Typschild ermöglicht es Ihnen, die Auftragsdaten und die Dokumentation des Gerätes abzu- rufen. Gehen Sie hierzu auf www.vega.com, "VEGA Tools" und "serial number search". PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 8: Arbeitsweise
Messwerte per Modem oder Netzwerk abgerufen und mit- tels Webbrowser, Visual VEGA oder WEB-VV zur Anzeige gebracht werden. Zusätzlich ist ein Messwert- und Meldungsversand via E-Mail möglich. Der Einsatz des PLICSRADIO R62 eignet sich besonders in den Bereichen Bestandserfassung, VMI (Vendor Managed Inventory) und Fernabfrage. - Seite 9 Ausgänge (3 x 4 … 20 mA, 3 x Relais, RS232/Ethernet) Anzeigeeinheit PLICSRADIO D61 Funktionsprinzip Die Empfangseinheit PLICSRADIO R62 erhält über die Funkstrecke die Messwerte eines oder mehrerer T61/T62 und gibt sie an die Aus- werteinheit C62 weiter. Bis zu drei kontinuierliche Messwerte und drei Schalteingänge können so einzelnen Messstellen zugeordnet und in...
-
Seite 10: Bedienung
Mit einer Bediensoftware nach dem FDT/DTM-Standard, bei- spielsweise mit PACTware und einem VEGACONNECT 4 oder der Auswerteinheit PLICSRADIO C62 Die eingegebenen Parameter werden generell im PLICSRADIO R62 gespeichert, beim Bedienen mit PACTware optional auch auf dem PC. Information: Beim Einsatz von PACTware und entsprechendem VEGA-DTM kön- nen zusätzliche Einstellungen vorgenommen werden, welche mit der... -
Seite 11: Montieren 4.1 Allgemeine Hinweise
4 Montieren Montieren Allgemeine Hinweise Montagemöglichkeiten In der Standardausführung ist das PLICSRADIO R62 für die Wand- montage konzipiert. Optional sind Montageadapter für Tragschienen- montage (Hutschiene 35 x 7,5 nach DIN EN 50022/60715) sowie für Rohrmontage erhältlich. Montageposition Wählen Sie die Montageposition möglichst so, dass Sie das Gerät beim Montieren und Anschließen sowie für das spätere Nachrüsten... -
Seite 12: Montagevorbereitungen
Behältern. Abb. 5: Maßnahmen gegen das Eindringen von Feuchtigkeit Montagevorbereitungen Werkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Innensechskantschlüssel, Größe 4 • Kreuzschlitzschraubendreher Größe 2 bzw. Torx Größe T10 • Schlitzschraubendreher 3 mm PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 13: Montageschritte
180° auf der Wandmontageplatte versetzt werden. Warnung: Die vier Befestigungsschrauben des Sockelgehäuses dürfen nur handfest auf Block festgedreht werden. Ein Anzugsmoment > 5 Nm (3.688 lbf ft) kann zu Schäden an der Wandmontageplatte führen. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 14: An Die Spannungsversorgung Anschließen
Die Betriebsspannung des PLICSRADIO R62 wird mit handelsübli- chem Kabel entsprechend den landesspezifischen Installationsstan- dards angeschlossen. Die Verbindung PLICSRADIO R62 - C62 wird mit handelsüblichem zweiadrigem Kabel mit Schirm ausgeführt. Verwenden Sie Kabel mit rundem Querschnitt. Ein Kabelaußendurch- messer von 5 … 9 mm (0.2 … 0.35 in) gewährleistet die Dichtwirkung der Kabelverschraubung. -
Seite 15: Anschlussschritte Spannungsversorgung
Dichtring muss das Kabel komplett umschließen 7. Montageplatte wieder aufsetzen und Schrauben festziehen Anschlussschritte Spannungsversorgung Gehen Sie wie folgt vor: 1. Gehäusedeckel abschrauben 2. Evtl. vorhandenes Anzeige- und Bedienmodul durch leichtes Drehen nach links herausnehmen PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) - Seite 16 11. Überwurfmutter der Kabelverschraubung fest anziehen. Der Dichtring muss das Kabel komplett umschließen 12. Klemmenabdeckung einsetzen und verschrauben 13. Evtl. vorhandenes Anzeige- und Bedienmodul durch leichtes Drehen nach rechts einsetzen 14. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
-
Seite 17: Übersicht
5 An die Spannungsversorgung anschließen Anschlussplan Übersicht Abb. 9: Anschluss Spannungsversorgung und Verbindung zum C62 Elektronikgehäuse mit Anschlussklemmen für Spannungsversorgung Sockelgehäuse mit Anschlussklemmen für Verbindung zum PLICSRADIO PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 18: Anschlussplan Spannungsversorgung Im Elektronikgehäuse
C62 im Sockel- gehäuse Abb. 10: Anschluss der Verbindung zum C62 im Sockelgehäuse Erdung Anschlussplan Span- nungsversorgung im Elektronikgehäuse ( + ) ( - ) Abb. 11: Anschluss der Spannungsversorgung im Elektronikgehäuse Spannungsversorgung PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 19: In Betrieb Nehmen Mit Der Integrierten Anzeige- Und Bedieneinheit
3. Anzeige- und Bedienmodul auf die Elektronik setzen und leicht nach rechts bis zum Einrasten drehen 4. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom PLICSRADIO R62 ver- sorgt, ein weiterer Anschluss ist nicht erforderlich. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) - Seite 20 6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit Abb. 12: Anzeige- und Bedienmodul einsetzen Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
-
Seite 21: Bediensystem
Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Inbetriebnahmeschritte Inbetriebnahme Die Inbetriebnahme umfasst in erster Linie die Einstellung der Funkverbindung (Auswahl Funkkanal und gesicherter Betrieb). Die Auswahl der Messstellen und Eingänge erfolgt im PLICSRADIO C62. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) - Seite 22 Hinweis: Der Aufbau einer Funkverbindung ist nur möglich, wenn ein PLICS- RADIO C62 angeschlossen und betriebsbereit ist. Einschaltphase Nach dem Einschalten führt das PLICSRADIO R62 zunächst einen kurzen Selbsttest durch. Folgende Schritte werden durchlaufen: • Interne Prüfung der Elektronik •...
- Seite 23 Optionale Einstellungen Zusätzliche Einstell- und Diagnosemöglichkeiten sind über die Windows-Software PACTware und passendem DTM verfügbar. Der Anschluss erfolgt hierbei über den Schnittstellenwandler VEGA- CONNECT 4. Weitere Informationen finden Sie in der Online-Hilfe von PACTware bzw. des DTMs. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
-
Seite 24: Menüplan
6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit Menüplan Signalstärkeanzeige Geräteeinstellungen Diagnose Service Info PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 25: Den Pc Anschließen
Parametrierung via PC möglich. Zum Anschluss benötigen Sie den Schnittstellenwandler VEGACONNECT 4. Dieser kann statt des Anzeige- und Bedienmoduls in das PLICSRADIO R62 eingesetzt werden. Die Verbindung zum PC erfolgt über die USB-Schnittstelle. Die Parametrierung der per Funkkommunikation erreichbaren PLICS- RADIO T61/T62 sowie den daran angeschlossenen Sensoren kann ebenfalls über diese Verbindung erfolgen. - Seite 26 In der Vollversion ist zusätzlich eine erweiterte Druckfunktion zur vollständigen Projektdokumentation sowie die Speichermöglichkeit von Messwert- und Echokurven enthalten. Weiterhin ist hier ein Tank- kalkulationsprogramm sowie ein Multiviewer zur Anzeige und Analyse der gespeicherten Messwert- und Echokurven verfügbar. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
-
Seite 27: Instandhalten Und Störungen Beseitigen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer... -
Seite 28: Das Gerät Reparieren
Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparaturformular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. -
Seite 29: Ausbauen 9.1 Ausbauschritte
Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 30: Technische Daten
Antennentyp Standard Rundstrahl-(Omni)Antenne Sendeleistung Standardantenne Ʋ Standardausführung 15 dBm (32 mW) Ʋ Ausführung erhöhte Reichweite 19 dBm (80 mW) Antennengewinn Standardantenne Ʋ Standardausführung 4 dBi Ʋ Ausführung erhöhte Reichweite 1,3 dBi Nur zulässig in USA/Kanada PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) - Seite 31 Sichere Trennung gemäß VDE 0106 Teil 1 zwischen Spannungsversorgung und Eingang Ʋ Bemessungsspannung 253 V (50 V bei 24 V Netzteilausführung) Ʋ Isolationsfestigkeit 3,75 kV (1,5 kV bei 24 V Netzteilausführung) Voraussetzung für die Einhaltung der Schutzart ist das passende Kabel. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
-
Seite 32: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden. -
Seite 33: Gehäusesockel Mit Anschlussraum
10 Anhang Gehäusesockel mit Anschlussraum 90 mm (3.54") 110 mm (4.33") ~ 66 mm (2.6") Abb. 16: Gehäusesockel mit Anschlussraum PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 34: Abgesetzte Antenne
10 Anhang Abgesetzte Antenne 138 mm (5.43") 19 mm (0.75") 90 mm (3.54") 110 mm (4.33") ~ 66 mm (2.6") Abb. 17: Abgesetzte Antenne Antenne Bügel für Rohrmontage Antennenkabel 3 m PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) -
Seite 35: Gewerbliche Schutzrechte
Линии продукции фирмы ВЕГА защищаются по всему миру правами на интеллектуальную собственность. Дальнейшую информацию смотрите на сайте VEGA系列产品在全球享有知识产权保护。 进一步信息请参见网站< >。 10.4 Warenzeichen Alle verwendeten Marken sowie Handels- und Firmennamen sind Eigentum ihrer rechtmäßigen Eigentümer/Urheber. PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal) - Seite 36 – Ursachen 27 Hotline 27 Tankkalkulation 26 Typschild 7 Inbetriebnahme 21 Visualisierung 8 VMI 8 Kabel 14 Kanal 22 Wandmontage 13 WEB-VV 8 Montage 11 WEEE-Richtlinie 29 Multiviewer 26 Werkseinstellung 23 Werkzeuge 12 WLAN 8 PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
- Seite 37 Notizen PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
- Seite 38 Notizen PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
- Seite 39 Notizen PLICSRADIO R62 • Drahtlose Empfangseinheit (Mehrkanal)
- Seite 40 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2013 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
