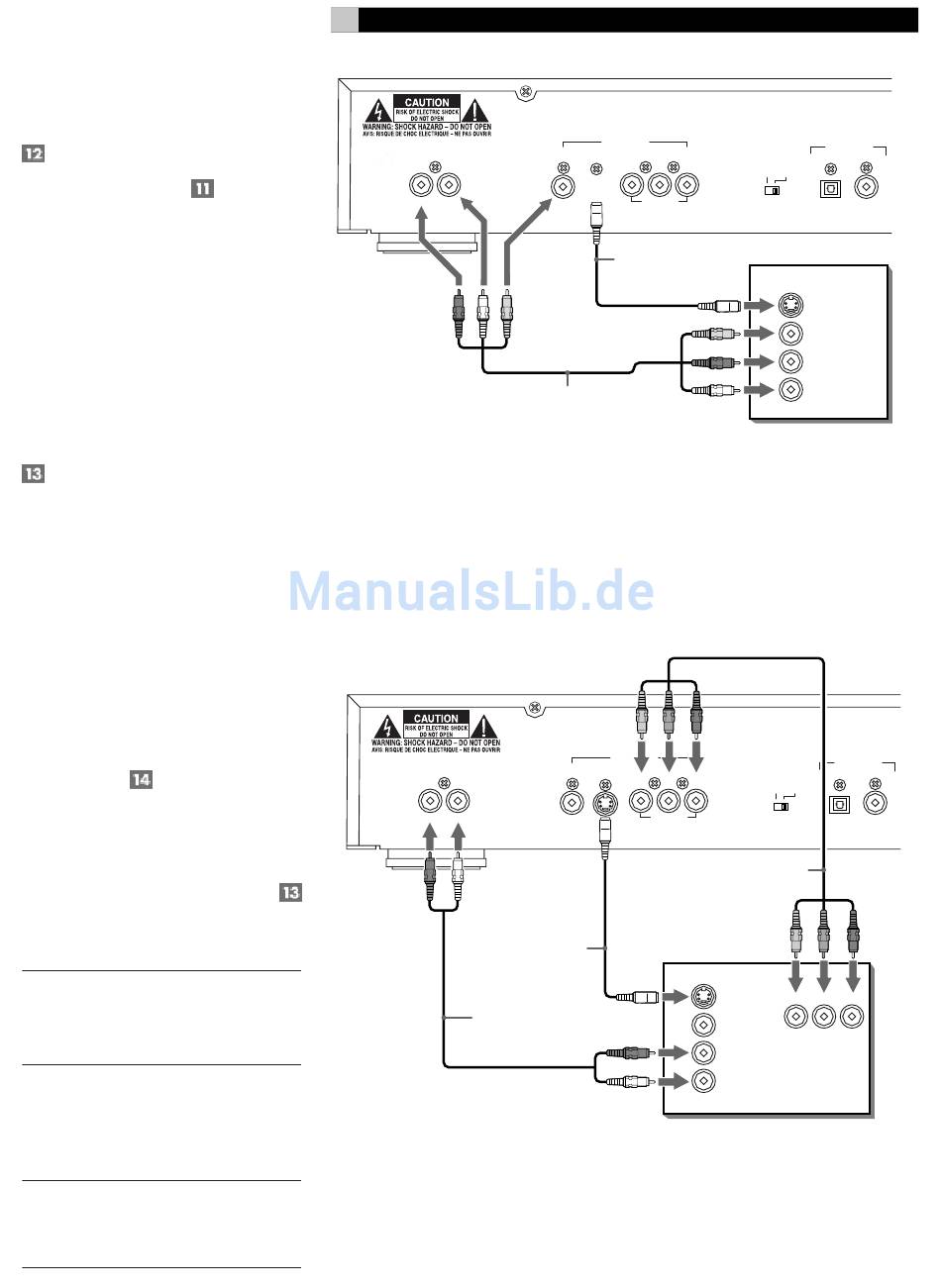

Anschluß des Fernsehers an
den Composite-Eingang
Verbinden Sie den COMPOSITE VIDEO-Ausgang
mit dem Composite Video-Eingang Ihres
Fernsehers. Verbinden
ANALOGAUSGÄNGE
Audioeingängen Ihres Fernsehgerätes. Ein
entsprechendes Verbindungskabel liegt bei.
Verfügt Ihr Fernseher nur über einen Audioeingang
anstelle von zwei Stereoeingängen, benötigen Sie
einen „Y"-Kabeladapter, um die beiden
Ausgangskanäle des RDV-995 mit dem einen
Eingangskanal zu verbinden.
Sie können die Klangqualität des Systems
verbessern, indem Sie die Audioausgänge mit
einem separaten HiFi-Audiosystem verbinden.
(Nähere Hinweise erhalten Sie in einem der
folgenden Abschnitte.)
Verfügt Ihr Fernsehgerät über einen S-Video-
Eingang, sollten Sie es mit dem S-VIDEO-Ausgang
des RDV-995 verbinden. Verwenden Sie dazu
zusätzlich zu den Standard-Videokabeln das
beiliegende S-Video-Kabel. Dadurch wird die
Bildqualität verbessert.
Anschluß des Fernsehers an
den Component-Eingang
Nur bei Anschluß eines NTSC-Fernsehers,
nicht bei PAL-Fernsehern nutzen.
Besitzt Ihr Fernsehgerät Component Video-
Eingangsbuchsen, so erhalten Sie eine bessere
Bildqualität, wenn Sie die COMPONENT VIDEO-
Ausgangsbuchsen des RDV-995 nutzen. Das
dazu erforderliche Kabel liegt nicht bei. Verbinden
Sie den mit „Y" gekennzeichneten Ausgang mit
dem „Y"-Eingang, den „PB"-Ausgang mit „PB"
und den „PR"-Ausgang mit Eingang „PR".
Verfügt Ihr Fernseher über einen S-Video-Eingang,
sollten Sie ihn mit dem S-VIDEO-Ausgang
des RDV-995 verbinden. Verwenden Sie dazu das
beiliegende S-Video-Kabel. Dadurch wird die
Bildqualität verbessert.
HINWEIS: Werden die beiden
Komponenten nicht über das S-Video-Kabel
verbunden, so ist es möglich, daß einige
Funktionen Ihres Fernsehers nicht genutzt
werden können.
Sie können die Klangqualität des Systems
verbessern, indem Sie die Audioausgänge mit
einem separaten HiFi-Audiosystem verbinden.
(Nähere Hinweise erhalten Sie in einem der
folgenden Abschnitte.)
HINWEIS: Einige Fernseher haben als
Component-Signaleingänge BNC-
Anschlüsse. In diesen Fällen werden
Adapter oder Spezialkabel benötigt.
