Produkt Einfahren - WAREMA 390 Bedienungs- Und Wartungsanleitung

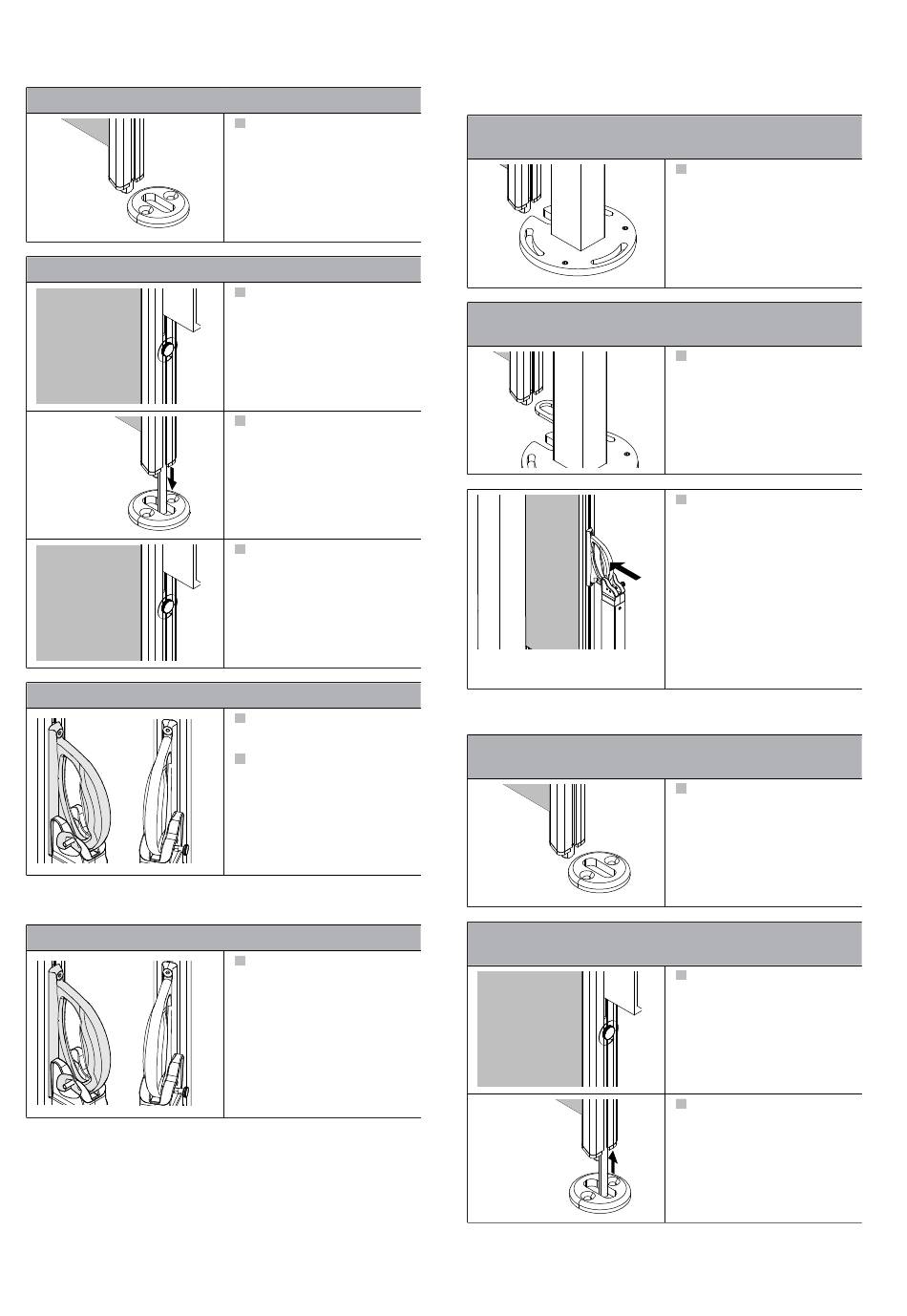

Bedienung
Sicherung Auszugprofil: Haltepfosten ohne Gefälle
Sicherung Auszugprofil: Haltepfosten mit Gefälle
Sicherung Griff
3.2

Produkt einfahren

Sicherung Griff lösen
Seite 6 | 14
Adapter in Aufnahme
führen!
Rändelschraube lösen!
Vierkantstab in Aufnah-
me führen!
Rändelschraube anzie-
hen!
Griff in Halterpfosten
(Stift) einhaken!
Griffsicherung 1/4-Um-
drehung drehen und
einrasten lassen! Marki-
se ist gesichert.
Griff aus Halterpfos-
ten/Wandhalter (Stift)
aushaken!
Variante: Haltepfosten
Sicherung Auszugprofil lösen: Haltepfosten ohne Ge-
fälle
Sicherung Auszugprofil lösen: Haltepfosten mit Ge-
fälle
Variante: Wandhalter
Sicherung Auszugprofil lösen: Haltepfosten ohne Ge-
fälle
Sicherung Auszugprofil lösen: Haltepfosten mit Ge-
fälle
Adapter aus Ausspa-
rung der Bodenplatte
führen!
Adapter aus Befesti-
gungswinkel an Halte-
pfosten ausschwenken!
Griff festhalten und Mar-
kise langsam einfah-
ren! Beim Einfahren
darauf achten, dass der
Stoff gerade eingezo-
gen wird.
Anhaltspunkt für Stoff: Ab-
stand zwischen Stoffsaum
und Kassettendeckel oben
bzw. unten.
Adapter aus Aufnahme
führen!
Rändelschraube lösen!
Vierkantstab in Aufnah-
me führen!
