2.3

Windwiderstand

Das Produkt erreicht folgenden Windwider-
stand: Klasse 2
Die Klasse 2 entspricht Beaufort 5.
Beaufort 5 entspricht maximal 10,4 m/s und ist definiert als
frische Brise/frischer Wind, d. h. kleine Laubbäume begin-
nen zu schwanken, Schaumkronen bilden sich auf Seen.
3

Bedienung

INFO
Das Produkt nur in technisch einwandfreiem Zu-
stand bedienen!
Das Produkt mit einer Beschädigung sollte nicht
mehr bedient werden! In jedem Fall den Fach-
händler kontaktieren und nach Absprache das
Produkt sichern!
VORSICHT
Verletzungsgefahr durch unter Federspannung ste-
hende Teile!
Das Auszugprofil wird durch Federkraft immer in
Richtung Kassette gezogen.
Den Griff am Auszugprofil beim Ausfahren bis
zum Arretieren in dem Haltepfosten/Wandhalter
oder beim Einfahren bis zum Anschlag an der
Kassette festhalten!
Den Griff ordnungsgemäß in den Haltepfos-
ten/Wandhalter einhängen und sichern!
3.1

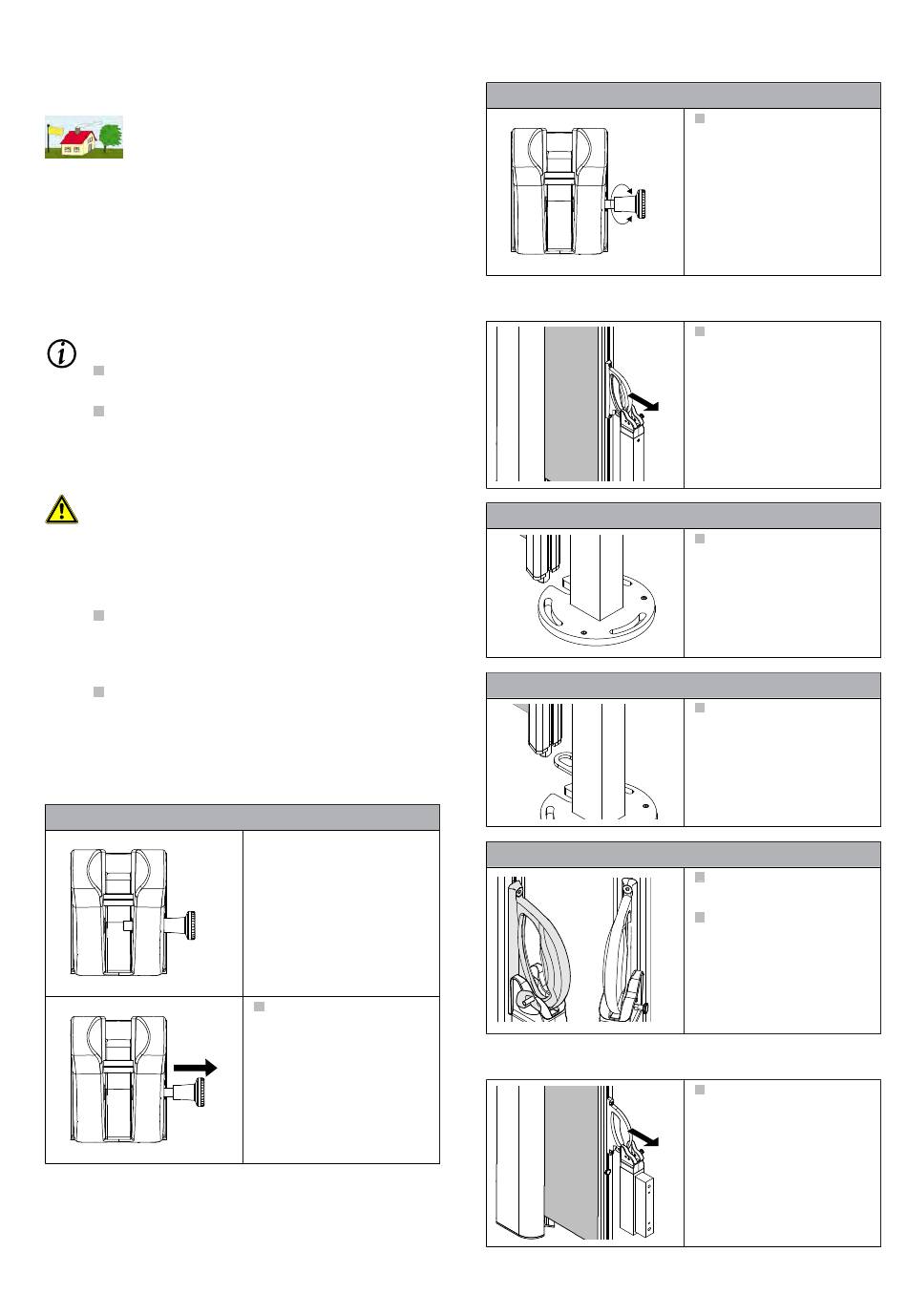

Produkt ausfahren

Griffsicherung bedienen
867141 [Rev. 7 - de]/2017-10-04
Ausgangssituation: Griffsi-
cherung ist eingerastet.
Nur bei zurückgezoge-
ner Griffsicherung kann
der Griff in den Haltepfos-
ten/Wandhalter eingehängt
werden.
Griffsicherung heraus-
ziehen, bis Griffsiche-
rung drehbar ist!
Information zum Produkt
Griffsicherung bedienen
Variante: Haltepfosten
Sicherung Auszugprofil: Haltepfosten ohne Gefälle
Sicherung Auszugprofil: Haltepfosten mit Gefälle
Sicherung Griff
Variante: Wandhalter
Griffsicherung 1/4-Um-
drehung drehen und
langsam loslassen!
Griffsicherung bleibt zu-
rückgezogen.
Auszugprofil am Griff
herausziehen! Mit stei-
gendem Auszug nimmt
die Federkraft zu.
Adapter in Aussparung
der Bodenplatte führen!
Adapter in Befesti-
gungswinkel an Halte-
pfosten einschwenken!
Griff in Halterpfosten
(Stift) einhaken!
Griffsicherung 1/4-Um-
drehung drehen und
einrasten lassen! Marki-
se ist gesichert.
Auszugprofil am Griff
herausziehen! Mit stei-
gendem Auszug nimmt
die Federkraft zu.
