Sicherung Auszugprofil lösen: Haltepfosten mit Ge-
fälle

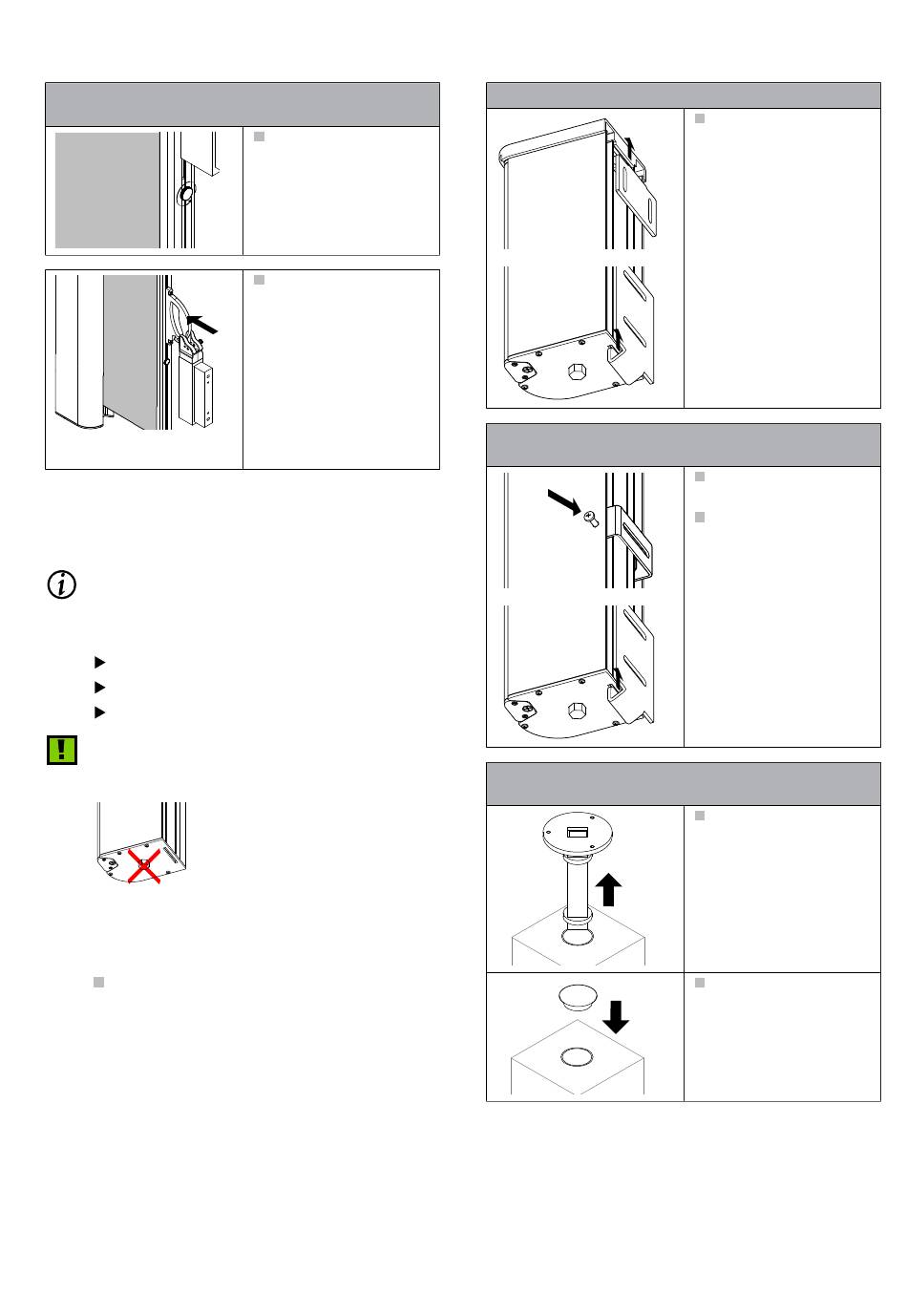

3.3 Produkt ab- und aufbauen durch den Be-
diener
Produkt abbauen
INFO
In folgenden Fällen kann es notwendig sein, dass
das Produkt abgebaut wird. Die Arbeiten können
durch den Bediener vorgenommen werden.
Produkt wird für den Winter abgebaut (optional)
Produkt versperrt den Weg
Produkt ist unbrauchbar geworden
HINWEIS
Produktbeschädigung durch falsches Vorgehen bei
der Lagerung der Markise!
In der Tuchwelle ist eine Feder-
mechanik eingebaut. Der Bolzen
auf der Unterseite ist mit der Fe-
dermechanik verbunden. Durch
Abstellen der Kassette auf den
Bolzen kann sich die Federme-
chanik entspannen und die Marki-
se kann nicht mehr ausgefahren
werden.
Beim Abstellen der Markise darf auf den Bolzen
kein Druck ausgeübt werden!
867141 [Rev. 7 - de]/2017-10-04
Rändelschraube anzie-
hen!
Griff festhalten und Mar-
kise langsam einfah-
ren! Beim Einfahren
darauf achten, dass der
Stoff gerade eingezo-
gen wird.
Anhaltspunkt für Stoff: Ab-
stand zwischen Stoffsaum
und Kassettendeckel oben
bzw. unten.
Wandkonsole oben/Wandkonsole unten (Standard)
Wandkonsole fest/beispielsweise Wandkonsole unten
(Alternative)
Variante 3: Haltepfosten mit Bodenhülse steckbar
(z. B. im Winter)
Bedienung
Kassette anheben und
Hinterhakung zwischen
Konsolen und Kassette
lösen!
Beidseitig Schrauben
herausdrehen!
Kassette anheben und
Hinterhakung zwischen
Konsole und Kassette
lösen!
Baugruppe Bodenhülse
aus Rohr für Bodenhül-
se entfernen!
Rohrendstopfen in Rohr
für Bodenhülse stecken!
