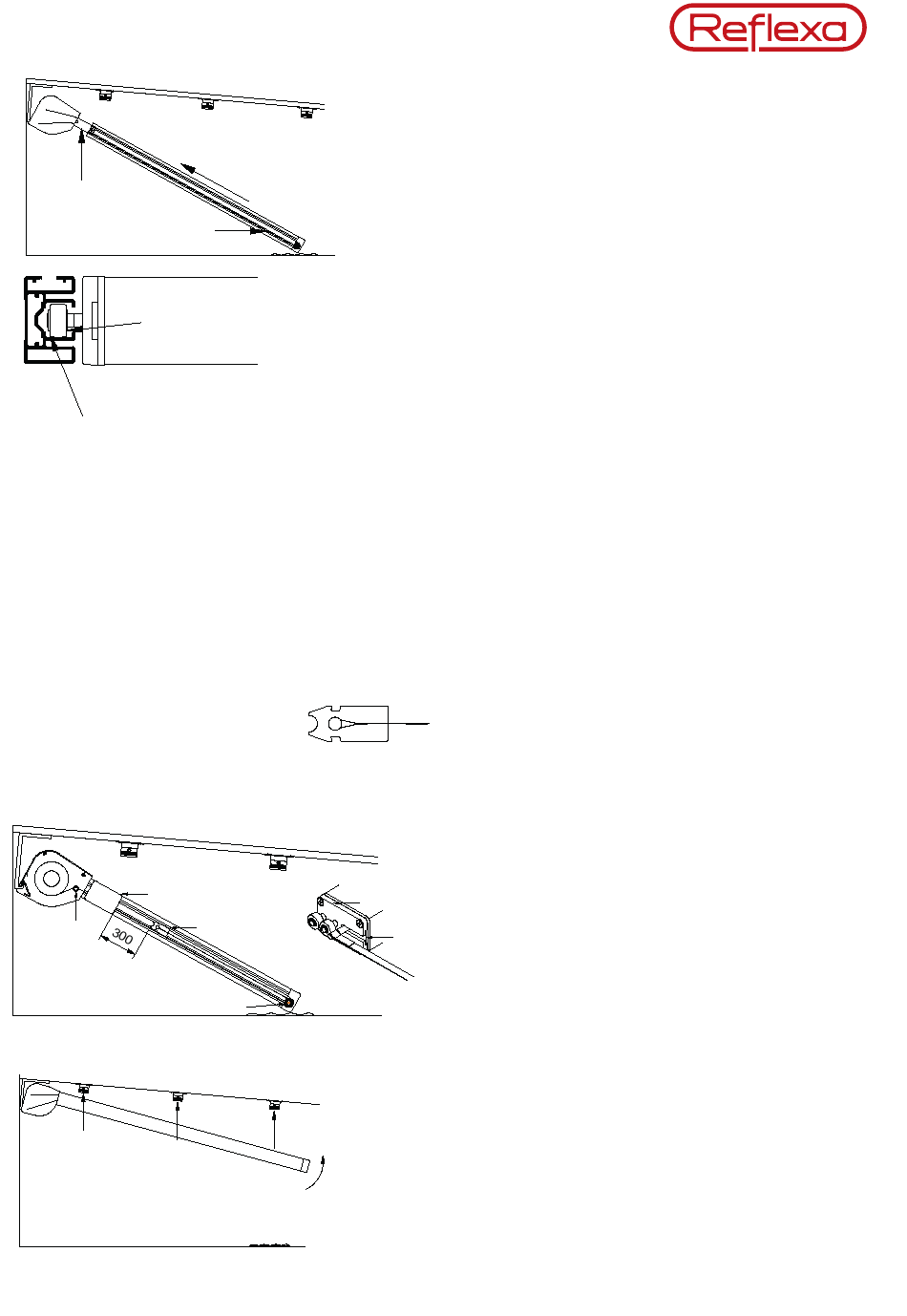

5. Montage Markisenkasten und Führungsschienen
Hängen Sie den Markisenkasten wieder in die Halter ein. Schieben Sie beide
Führungsschienen (1) gleichmäßig bis zur Hälfte der Ausleger der Kastensei-
tenkappen (2) auf.
Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür vorgesehene
Gasse der Führungsschienen (4).
Schieben Sie dann die Führungsschienen ganz auf die Seitenlager.
Schrauben Sie die Führungsschienen wieder fest (2).
6. Montage der Zugbänder
Die Zugbänder:
Über die Umlenkrolle im Markisenkasten legen (1)
In den unteren Schlitz der Führungsschiene legen
Fahren Sie die Markise wieder ganz zu
Um die untere Umlenkrolle führen (2)
Im oberen Schlitz der Führungsschiene zurückführen
Die Schlaufen der Zugbänder um den Bolzen der Bleche legen
Zugbänder ziehen (ca. 300 mm) und das Blech (3) in den Laufwagen ein-
schieben (4) bis dieses eingerastet ist
Die Montage und Demontage der Zugbänder macht man am besten zu
zweit!
Achtung: Zugbänder nicht verdrehen.
Heben Sie die Führungsschienen gleichmäßig an und Clipsen diese in die
Schienenhalter ein.
Ziehen Sie die Klemmschrauben (1) wieder an.
