3. Demontage des defekten Getriebes

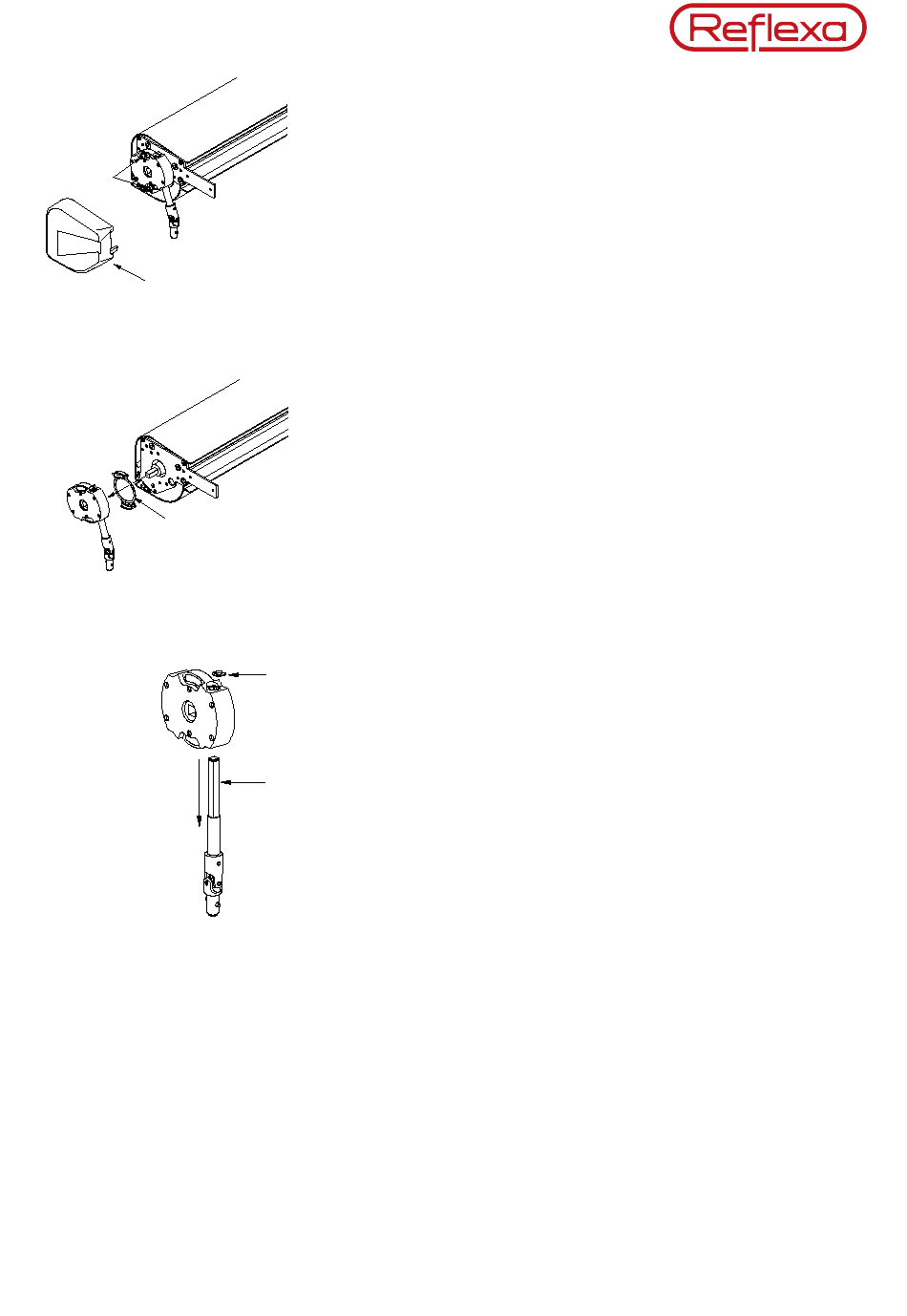

Nehmen Sie die Kastenseitenkappe (1) ab.
Lösen Sie die Schrauben (2) die das Getriebe mit dem Seitenlager verbin-
den.
Nehmen Sie das Getriebe und die Unterlegscheibe (3) seitlich herunter.
Lösen Sie den Sicherungsring (4) und ziehen Sie die Getriebestange (5)
nach unten heraus.
.
4. Montage des neuen Getriebes
Gehen Sie in umgekehrter Reihenfolge vor:
Schieben Sie die Getriebestange (5) in das neue Getriebe ein und sichern
Sie dieses mit dem Sicherungsring (4).
Schieben Sie das Getriebe mit der Unterlegscheibe (3) über den Vierkant.
Schrauben Sie das Getriebe an das Seitenlager an.
Stecken Sie die Kastenseitenkappe wieder auf.
